内螺纹连接式手动拧紧截止阀三维设计

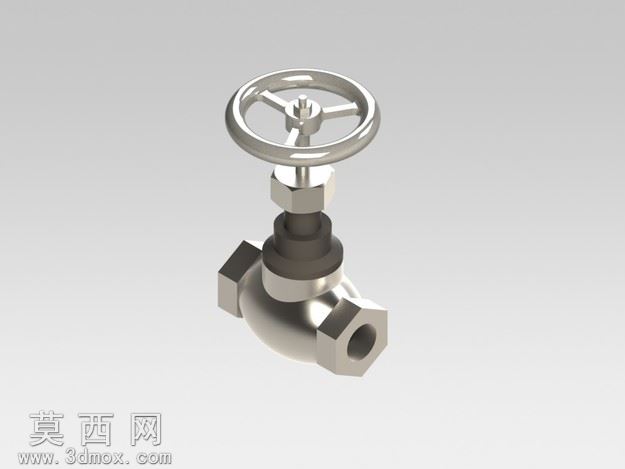

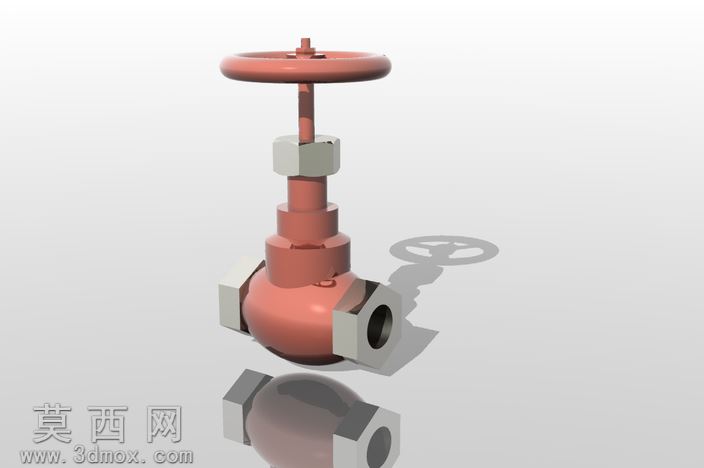

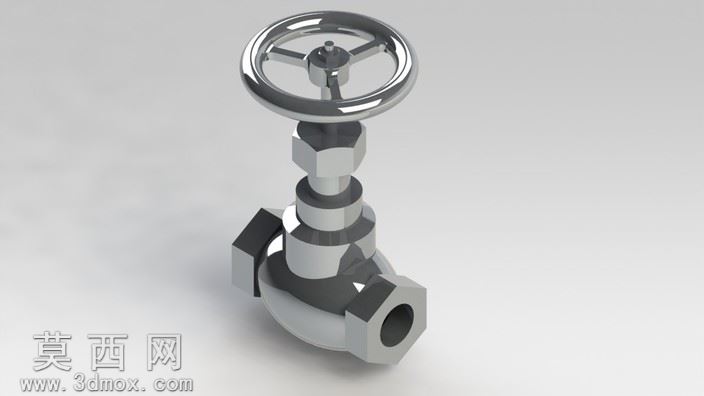

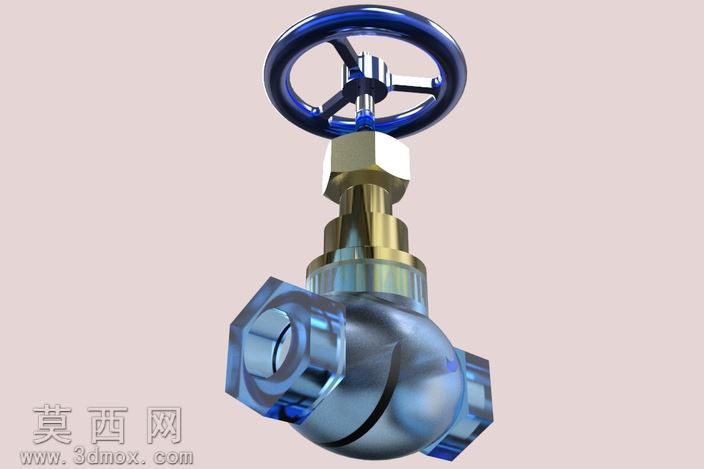

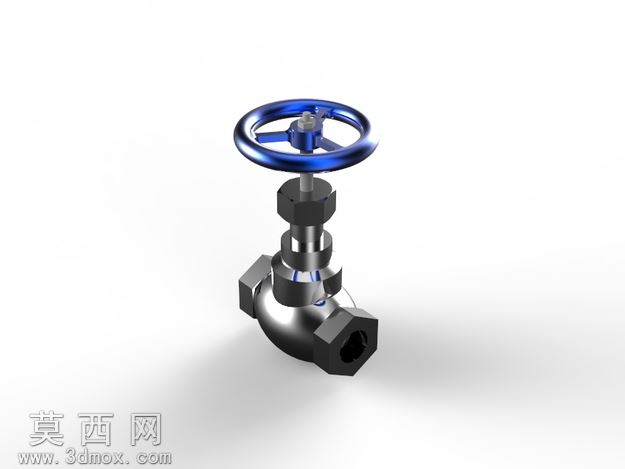

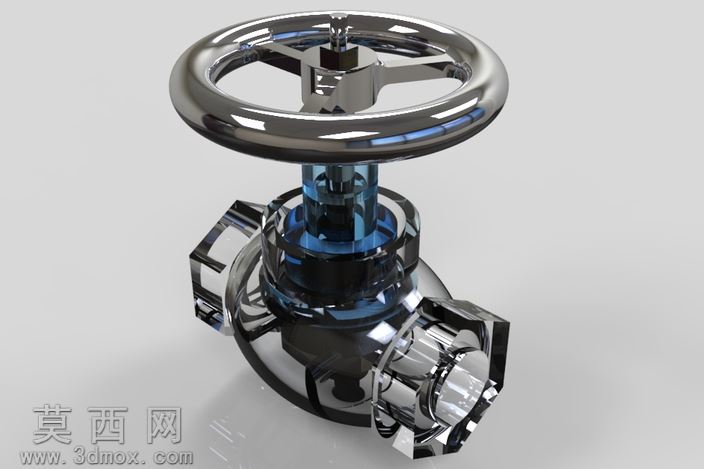

本作品为手动拧紧式截止阀的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化零件构建与装配校验，从底层结构逻辑出发还原工业级截止阀的真实形态。建模过程中首先对核心流道壳体进行草绘轮廓搭建，通过旋转凸台命令生成阀体的主体空腔结构，精准还原两端内螺纹连接接口的尺寸公差与内壁过渡弧度，保证流道截面的平滑性以匹配真实流体通径设计；其次依次构建阀瓣、阀杆、压紧螺母、密封填料压盖、顶部手轮等独立零件，对阀瓣与阀座的密封配合面做了0.02mm的公差偏移设置，还原金属硬密封的贴合精度，阀杆部分采用梯形传动螺纹的螺旋扫描特征建模，完整复刻螺纹牙型的升角与啮合间隙，确保虚拟装配时阀杆升降动作的逻辑合理性。装配阶段采用自下而上的装配逻辑，添加同轴心、面重合、螺旋配合等约束关系，完整模拟手轮旋转带动阀杆升降、阀瓣启闭流道的运动过程，可直接用于运动仿真演示干涉情况。材质与渲染阶段，针对阀体、阀瓣等承压金属部件赋予抛光铸钢材质，调整金属粗糙度为0.15、反射强度0.7，还原工业金属的哑光金属质感；手轮部分赋予镀铬亮面金属材质，提高高光反射强度至0.9，模拟镀铬操作件的光亮表面效果；密封填料部位赋予柔性石墨的深灰哑光材质，区分不同功能部件的视觉差异。渲染采用三点布光方案，主光源从侧上方45度投射打出主体结构阴影，辅光源补光消除暗部死黑，顶部轮廓光勾勒手轮与阀体的边缘轮廓，最终输出的渲染图清晰展现截止阀的六角连接端、多级压紧密封结构、轮辐式手轮的全部细节特征。设计过程中严格遵循手动截止阀的通用设计规范，对各部件的壁厚、螺纹啮合长度、密封面宽度都做了符合工业标准的参数设置，既保证三维模型的外观还原度，也具备结构合理性，可用于阀门产品的结构展示、教学演示、装配工艺模拟等场景。
