带手动杠杆的双弹簧式姆斯安全阀结构模型

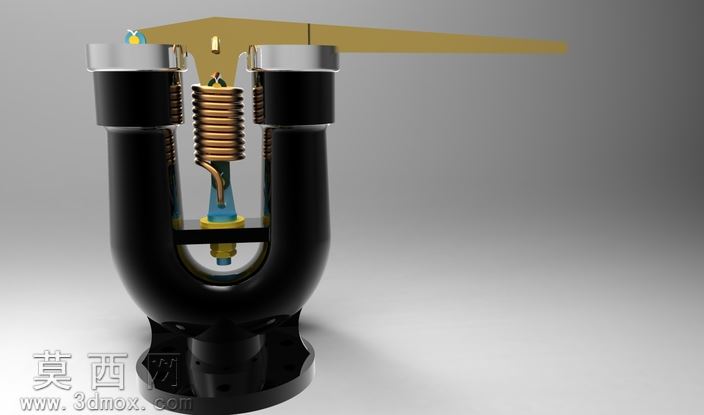

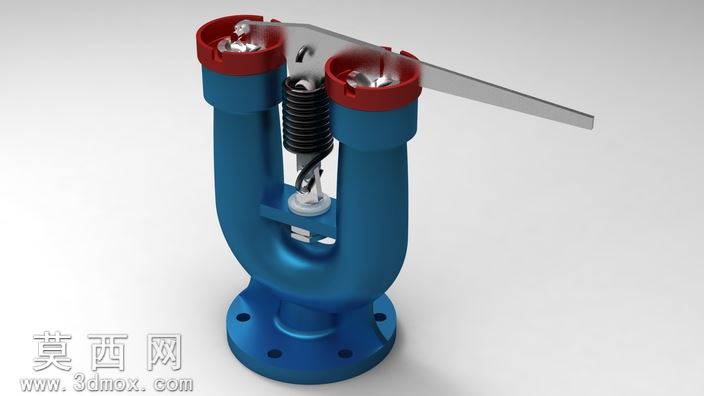

本模型为带手动操作杠杆的双弹簧式安全阀三维建模成果，建模过程中严格遵循安全阀的实际结构比例与装配逻辑，首先完成底部法兰基座的特征构建，通过拉伸、阵列命令实现法兰盘的螺栓孔、密封端面结构，保证法兰连接尺寸符合通用管道安装规范。阀体部分采用U型双通路流道结构，建模时通过曲面放样、实体抽壳命令构建内部流道与外部壳体，精准还原阀体的弧形过渡结构，避免应力集中的结构设计在模型中得到完整体现。上部阀瓣启闭组件的建模中，对弹簧部件采用螺旋扫描命令生成精准的螺旋实体，匹配弹簧的节距、丝径参数，还原弹簧预紧状态下的形态；手动操作杠杆通过拉伸、倒角命令构建，还原杠杆的操作端与铰接支点结构，清晰展示手动泄压的操作逻辑。模型的材质渲染阶段，为阀体赋予蓝色金属烤漆材质，还原工业阀门的典型涂装效果，弹簧、阀杆、杠杆部件赋予抛光不锈钢材质，顶部阀盖压圈赋予红色工程塑料材质，通过材质区分清晰展现不同部件的功能分区，法兰端面赋予金属密封面的磨砂金属质感，提升模型的真实感。结构设计上，模型完整呈现了双弹簧对称布置的结构特点，该结构可保证阀瓣启闭过程中受力均匀，避免单侧卡滞问题，手动杠杆的铰接结构、阀瓣与阀座的密封配合结构、弹簧的上下定位座结构均做了精细化建模，各部件之间的装配间隙、配合关系完全符合实际产品的装配要求，可直观展示安全阀在超压时自动开启泄放、手动扳动杠杆强制泄压的工作原理，模型各特征参数可编辑，能够为同类安全阀的结构设计、教学演示提供直观的三维参考。
