450级遥控直升机传动机架结构设计

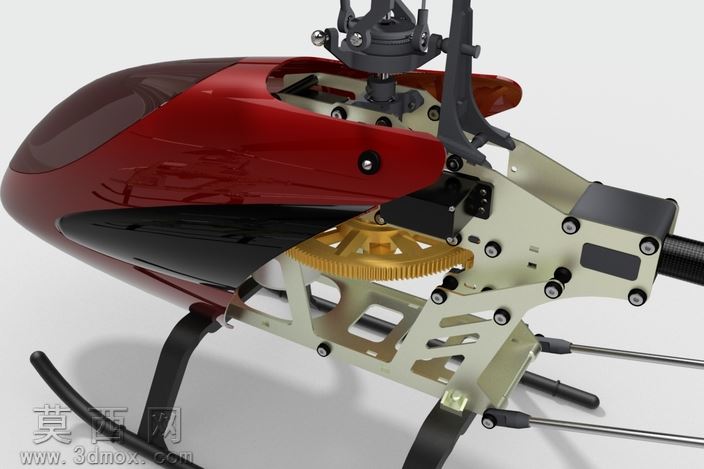

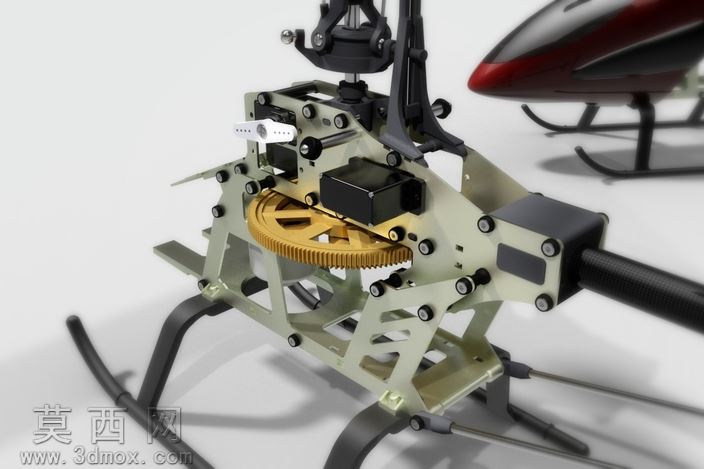

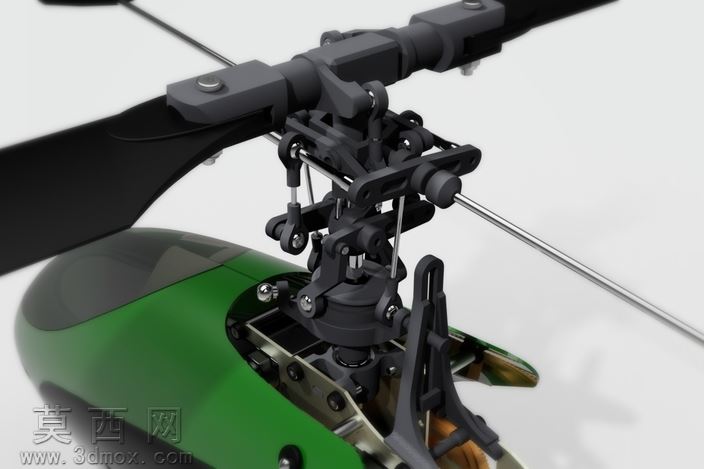

本作品为450级遥控直升机核心传动机架的三维建模设计，完整还原了航模直升机从动力输入到旋翼输出的整套机械结构，建模过程严格遵循航模产品的实际装配逻辑，对每一处连接结构、传动部件都做了等比例的参数化还原。建模阶段首先搭建机架主体的基准框架，采用轻量化镂空的金属机架结构设计，在保证结构强度的前提下尽可能降低整机自重，机架上的每一处安装孔位、螺栓连接位都按照实际装配公差做了精准定位，确保后续虚拟装配时各部件不会出现干涉问题。传动系统部分完整还原了大直径主减速齿轮的齿形参数，齿轮与动力输出轴的配合结构、轴承安装位都做了精细化建模，齿轮的齿距、模数参考同级别航模直升机的通用参数设置，保证传动比符合450级直升机的动力输出需求。旋翼头部分的倾斜盘结构、连杆传动机构、舵机安装位都按照实际航模的操纵逻辑搭建，每一处铰接结构都预留了合理的活动间隙，能够直观展现直升机周期变距的操纵原理。渲染阶段针对不同部件做了差异化的材质设置，机架主体采用哑光阳极氧化铝合金材质，还原金属机架的细腻磨砂质感与金属反光特性；传动齿轮采用黄铜材质，表现出铜质齿轮特有的暖金色金属光泽与轻微的使用质感；螺栓、轴承等标准件采用镀锌钢材材质，突出金属紧固件的冷调反光；舵机等电子部件采用黑色工程塑料材质，还原电子元器件的哑光塑料质感。场景布光采用柔和的影棚布光方案，主光源从斜上方45度角照射，突出结构的立体感与材质层次，辅助光源补充暗部细节，避免结构阴影过重遮挡关键传动部位，背景采用浅灰色渐变背景，将视觉焦点集中在机架的机械结构本身。设计过程中重点考量了航模直升机的维护便利性，机架上的舵机安装位、电机固定位都采用快拆式结构设计，既保证飞行时的结构刚性，又方便日常调试与零件更换，整套模型完整展现了遥控直升机核心机械部分的设计逻辑，可用于航模结构教学、机械传动原理演示以及相关产品的设计参考。
