多喷油器控制小型液压抓取执行机构

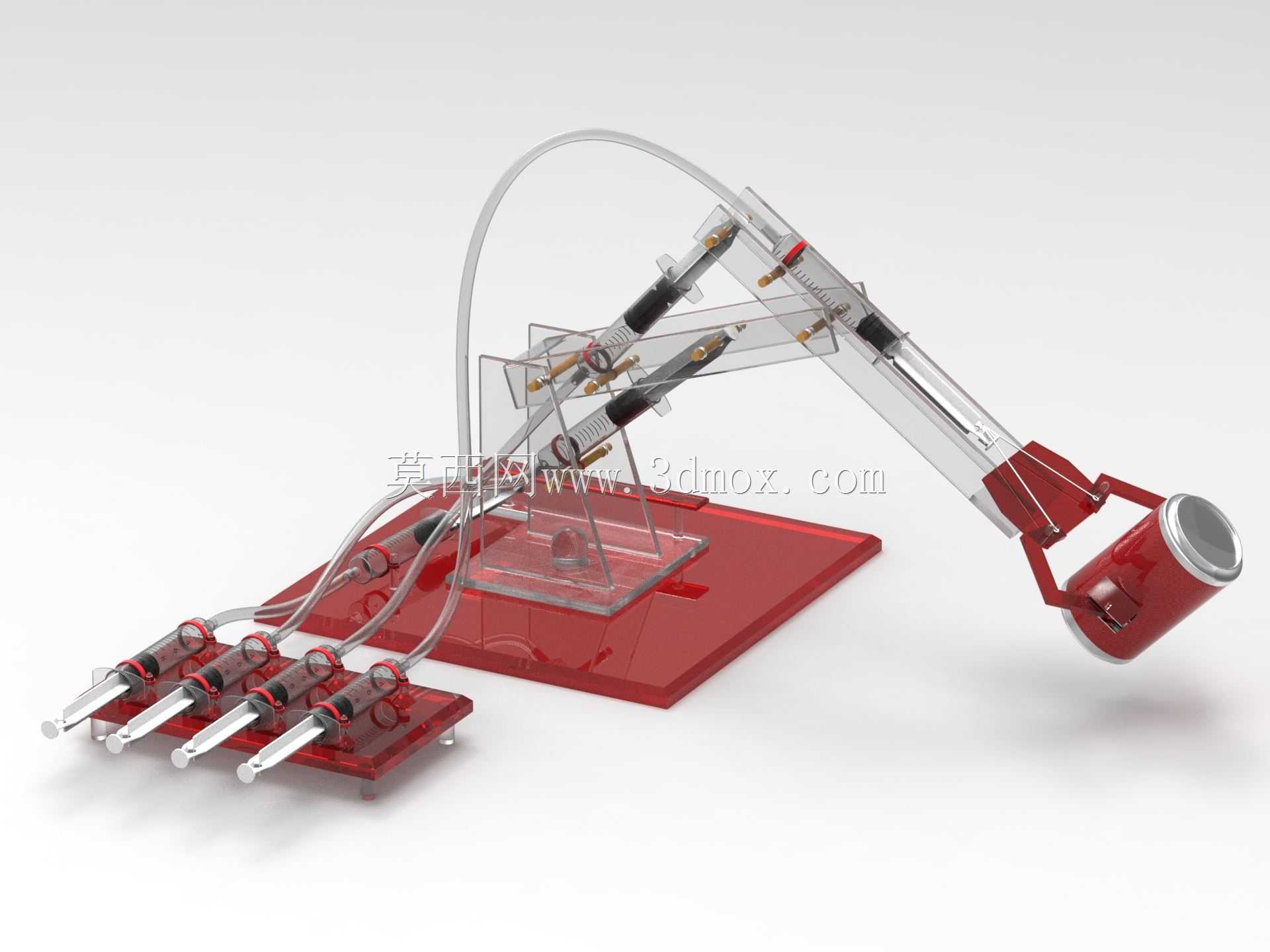

这款液压抓取执行机构主要面向教学演示、小型精密装配、轻载物料分拣等应用场景，可作为自动化实训平台的核心执行单元，也可嵌入小型桌面自动化产线完成轻量物件的抓取与转移作业，适配电子元器件分拣、小型工件上下料、教学实验演示等多种对负载要求不高但需要直观展示液压驱动逻辑的使用场景。设备的核心用途是通过液压驱动方式完成末端夹爪的开合与臂体的多维度姿态调整，实现对小型物件的抓取、抬升、转移与释放动作，相比纯机械连杆式抓取结构，液压驱动的输出力控制更线性，动作平稳性更强，可适配不同重量、不同表面硬度的小型物件抓取需求，不会因为刚性冲击对被抓取物件造成表面损伤。产品在功能特性上采用四组独立喷油器作为控制单元，每一组喷油器对应一路液压回路，分别控制臂体的俯仰、伸缩、夹爪开合等不同动作维度，可实现多自由度的独立调节，动作控制精度更高，各动作之间的干扰极小；整体结构采用透明材质制作主体臂身与管路固定结构，可直观观察内部液压管路的排布与驱动部件的运动过程，非常适合教学场景下的原理展示，能让观察者清晰理解液压传动的路径与动作对应关系；末端夹爪采用环抱式结构设计，接触位置做了圆弧过渡处理，可适配圆柱型、方块型等多种外形的小型物件，夹持稳定性更强，不会出现物件脱落的情况。在设计思路上，这款机构优先简化了传统液压机械手的复杂阀组结构，采用喷油器直接作为控制执行元件，大幅降低了整体结构的复杂度，同时缩小了设备的整体体积，让整套机构可以在桌面级平台上完成安装与使用；底座采用分体式设计，控制单元与臂体主体分别固定在两块独立的红色安装基板上，既可以拆分展示液压控制回路的组成，也可以拼接成完整的作业单元，安装灵活性更强；管路采用外置排布方式，既方便后期的维护与管路更换，也能直观展示每一条液压回路的连接逻辑，降低了原理学习的门槛。在外形尺寸与安装边界上，整套机构的臂体完全伸展后水平延伸长度控制在四百毫米范围内，垂直抬升高度不超过三百毫米，底座安装所需的平面尺寸不超过五百毫米乘三百毫米，不需要额外的大型安装基座，仅需通过螺栓将两块基板固定在平整的工作台面即可完成安装，对安装空间的要求极低；臂体活动范围内无多余的突出结构，作业时的运动边界清晰，不会与周边的其他实训设备或产线部件产生运动干涉，适配桌面级小型作业空间的安装使用需求。
