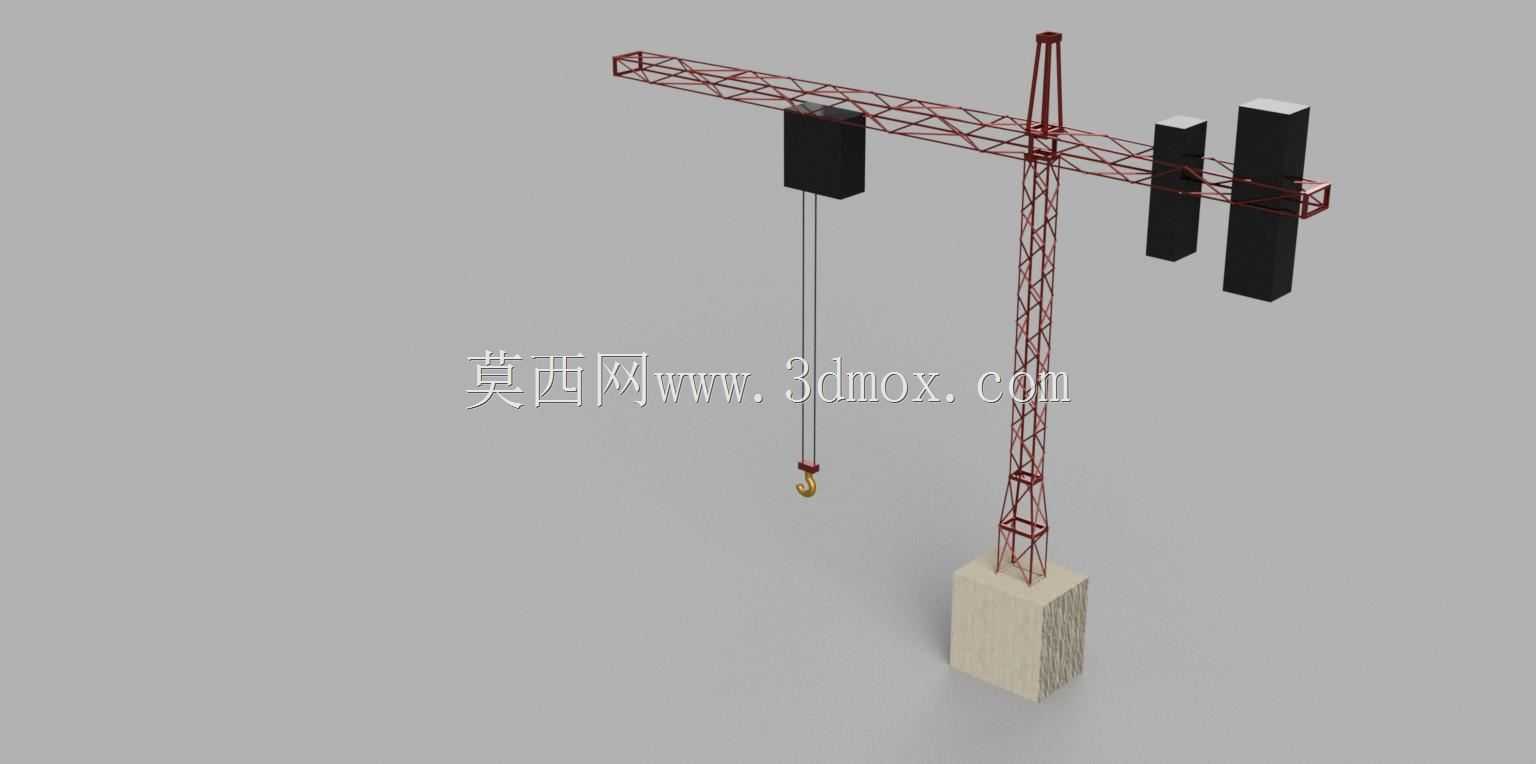

塔式起重塔机焊接结构三维设计

这款塔式起重塔机的三维设计，紧密围绕建筑施工领域的核心吊装需求展开，主要适配城市高层住宅、商业综合体、工业厂房等土建施工场景，承担施工现场钢筋骨架、预制混凝土构件、模板体系、大型施工机具以及建筑主材的垂直转运与水平半径内的精准吊装作业，是覆盖中高层建筑施工全周期的核心起重作业设备，能够在狭小的施工场地内完成大覆盖范围的物料调度，大幅减少施工过程中的人力搬运成本，提升高空物料输送的作业效率与安全系数。

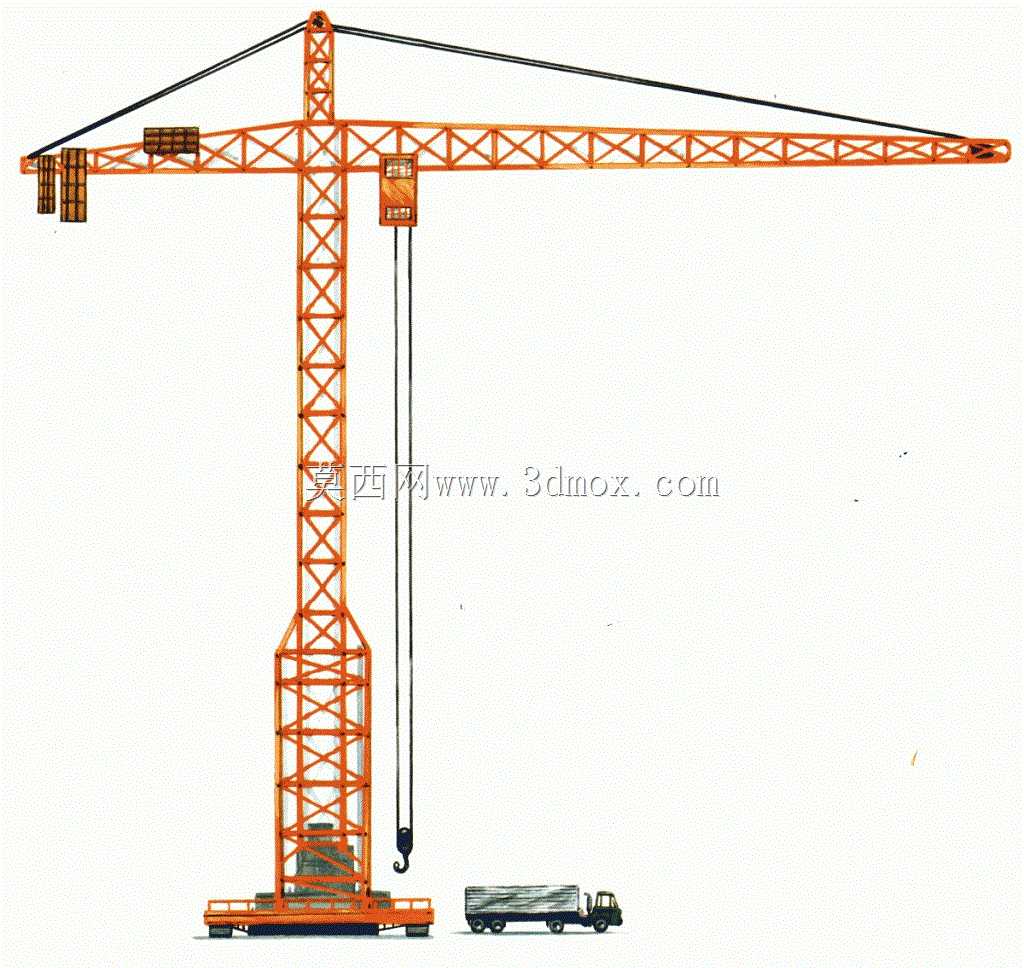

从功能特性来看，该塔机采用水平臂架、小车变幅的经典结构布局，上回转自升式的塔身设计能够跟随建筑主体的施工进度逐步加节升高，无需额外搭设大型辅助起重设施即可完成自身高度的适配调整；臂架下方配置的起重小车可沿臂架轨道全程移动，配合起升机构的吊钩升降动作，能够实现作业半径内任意点位的物料精准落点控制，配合力矩限制、行程限位等安全防护结构的预留设计，可有效规避超载、超行程作业带来的安全风险，满足不同施工阶段的吊装载荷与作业幅度需求。

在设计思路上，整体结构采用焊接件模块化拆分设计，塔身标准节、臂架节段均采用格构式桁架结构，在保证整体结构强度、抗扭刚度与抗风载稳定性的前提下，最大程度降低结构自重，减少材料消耗与基础承载压力；各节段之间采用标准化的连接接口设计，既方便生产阶段的分段加工制造，也便于运输过程的拆分装载，以及现场安装阶段的快速拼接，同时为后续的设备拆卸、转场复用提供了便利。设计过程中充分考虑了不同工况下的受力传递路径，从吊钩的载荷传入，经臂架、回转支座传递至塔身，最终均匀传导至底部基础结构，各受力节点的焊接结构均做了应力分散优化，避免应力集中带来的结构疲劳损伤。

从安装边界与尺寸适配来看，该塔机的底部基座预留了与施工场地混凝土基础的固定连接接口，安装时需根据设备最大独立高度、最大起重量对应的载荷参数，匹配设计对应承载能力的钢筋混凝土基础，保证基础的水平度与承载强度满足安装要求；作业覆盖半径可根据施工场地的实际需求，通过增减臂架节段调整作业幅度，塔身加节过程中需预留足够的上部安装操作空间，臂架回转覆盖范围内需提前排查高压线路、周边既有建筑等障碍物，设置足够的安全作业距离，确保设备安装、顶升、作业全流程的空间边界符合施工安全规范要求。
