迷彩外观单兵手榴弹精细结构设计

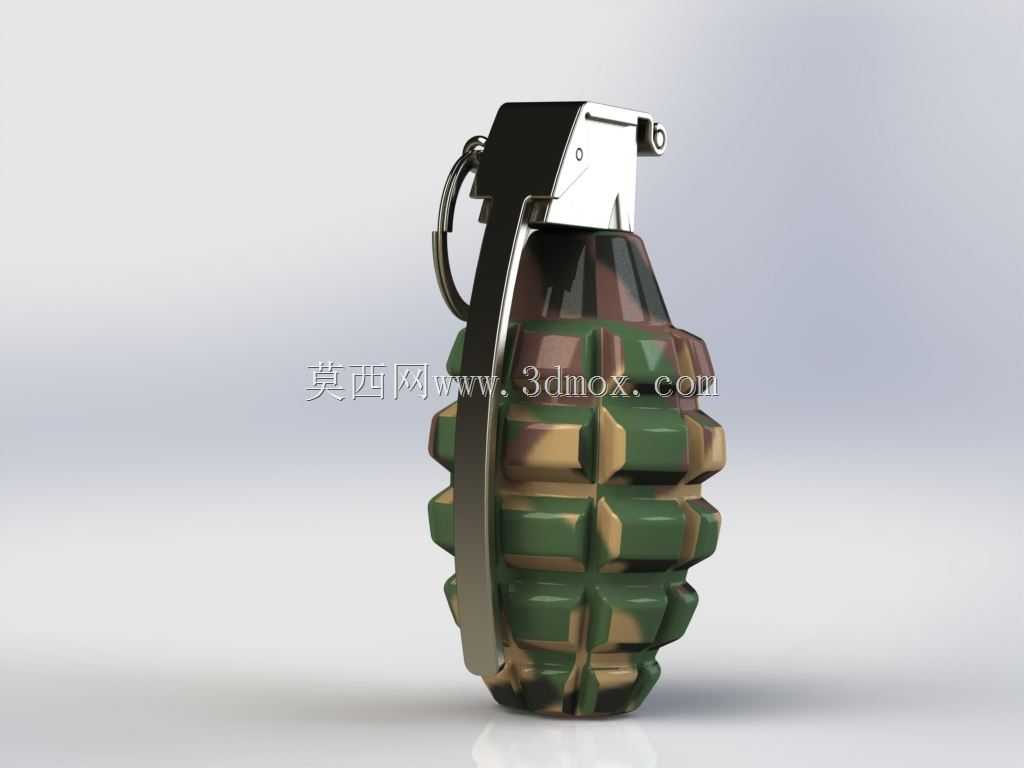

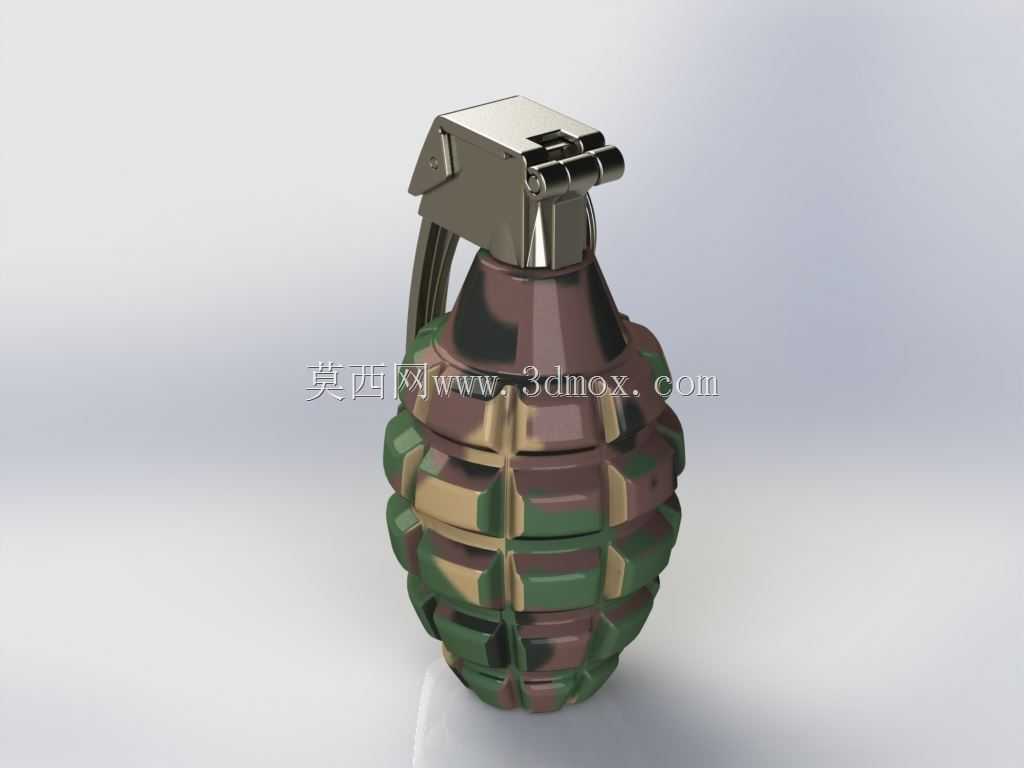

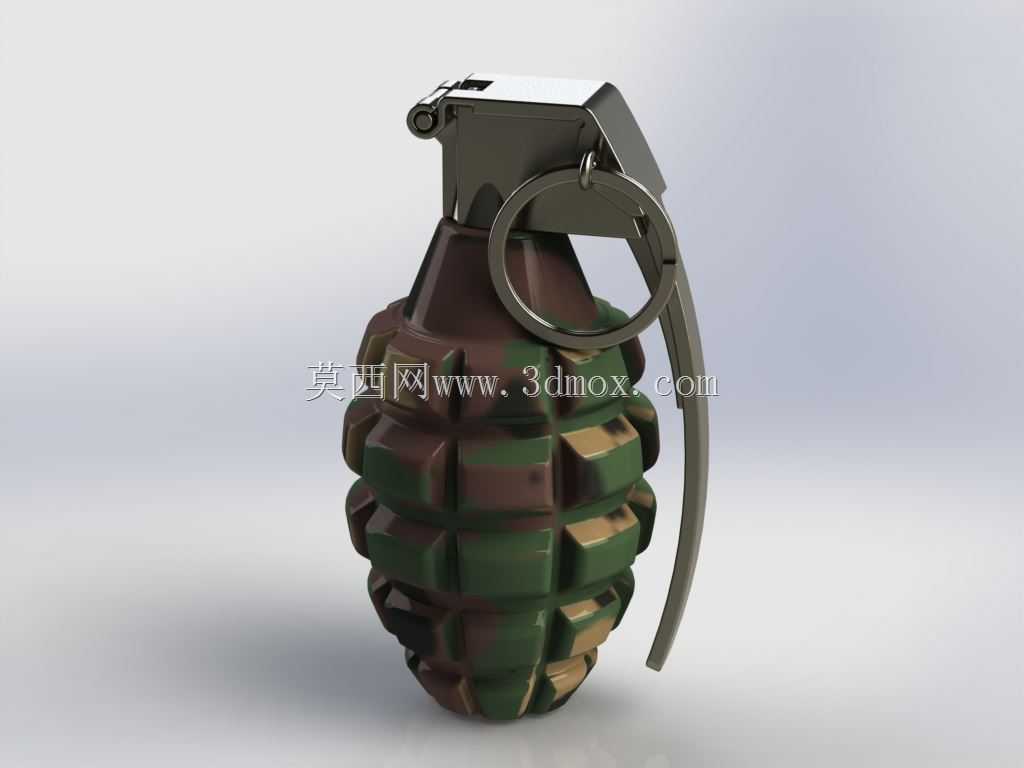

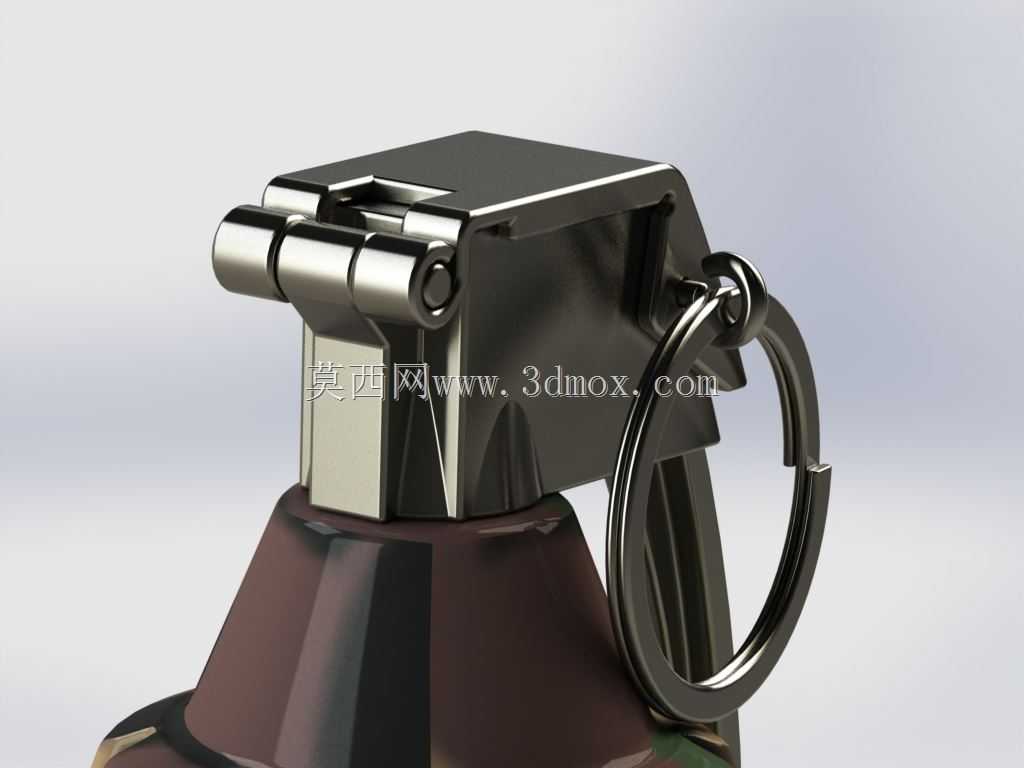

本次呈现的手榴弹三维结构设计，主要面向国防教育展陈、战术模拟训练、军事题材文创开发以及兵工类专业教学演示场景，在实际应用中可作为战术推演的具象道具、国防科普展馆的陈列展品，也能为军事题材影视动画制作、战术类游戏资产开发提供精准的结构参考，同时可辅助兵工相关专业的学员理解单兵投掷类弹药的基础构造逻辑。从实际用途来看，该设计还原的是常规防御型单兵手榴弹的核心构造，这类装备在单兵作战场景中主要用于杀伤近距离有生目标，依靠弹体破片形成范围杀伤效果，模型完整还原了从保险机构到弹体主体的全部核心结构，能够清晰展现其待击、触发的全流程动作逻辑。在功能特性层面，模型完整复现了手榴弹的核心功能模块：顶部的保险握片与保险销结构完整还原了安全锁定逻辑，拔出保险销后握片在击针簧作用下的翻转动作路径完全符合实物运动规律，引信部位的击针、火帽、延期药管的层级结构清晰可辨，弹体外部的预制破片槽结构完整还原，能够直观展现破片在起爆后的飞散分布逻辑，表面的迷彩涂装做了分色处理，还原了实战装备的隐蔽性外观设计特征。设计思路上，整体采用自上而下的层级装配逻辑，先确定弹体的卵形核心轮廓作为装配基准，再依次向上装配引信基座、击发机构、保险组件，弹体表面的防滑破片槽采用阵列式凹凸结构设计，既还原了实物便于握持防滑的实用属性，也兼顾了预制破片的功能需求，迷彩分色采用多曲面贴合的材质映射方式，保证不同曲面转折处的迷彩纹理衔接自然无拉伸，金属部件的材质做了哑光金属质感处理，还原实战装备的低反光特性，避免暴露目标的设计需求。外形尺寸与安装边界方面，整体轮廓严格遵循常规防御手榴弹的尺寸比例，弹体最大直径处的握持尺寸符合成年男性单手握持的人机工程学要求，顶部引信机构的突出高度控制在合理范围内，保证握持时手部不会误触保险机构，保险拉环的尺寸适配手指勾拉的操作空间，各部件之间的装配间隙严格按照实物公差设定，既保证结构展示时的装配精度，也能清晰展现各活动部件的运动行程边界，不会出现结构干涉的问题，弹体底部的平整结构可保证其竖直放置时的稳定性，适配展陈摆放的需求。
