多环嵌套万向平衡陀螺仪结构设计

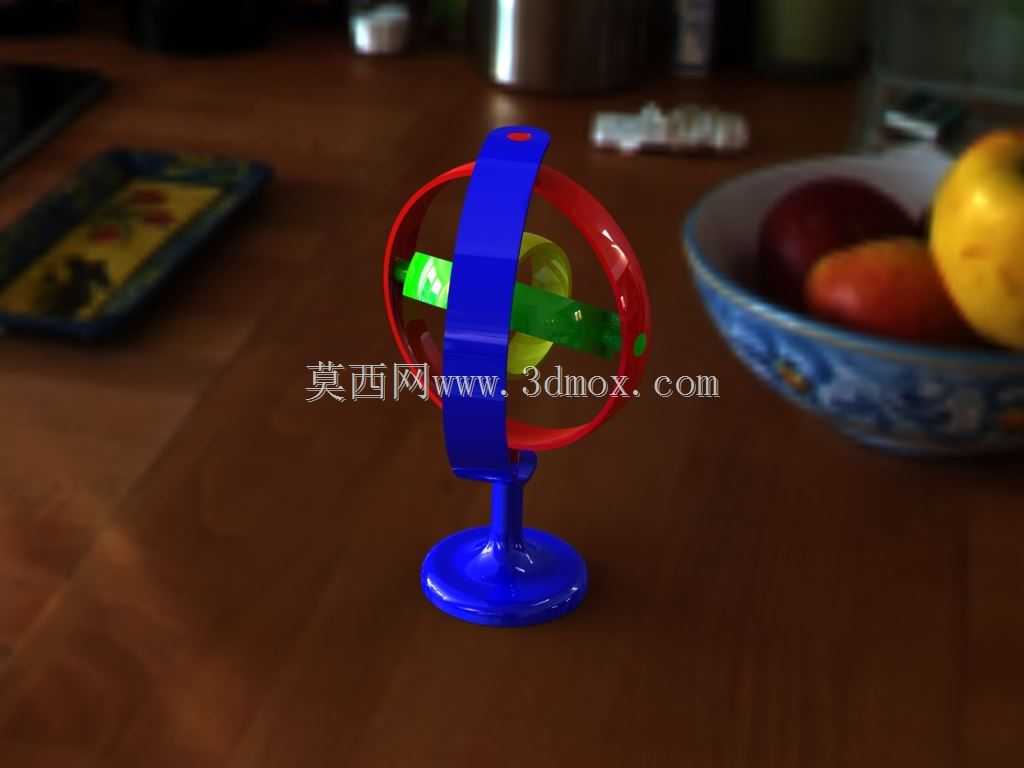

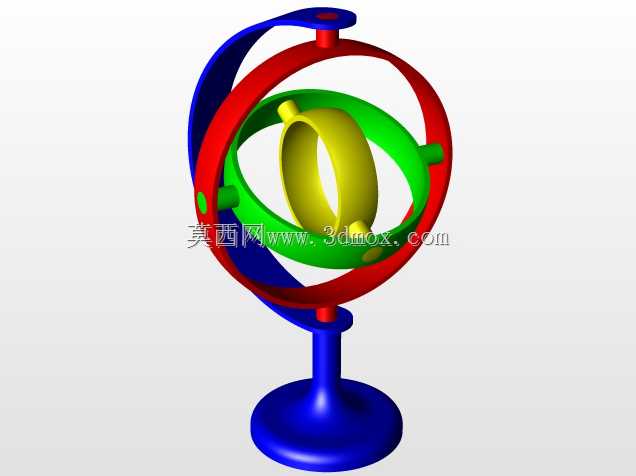

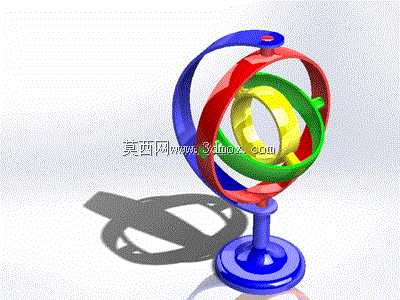

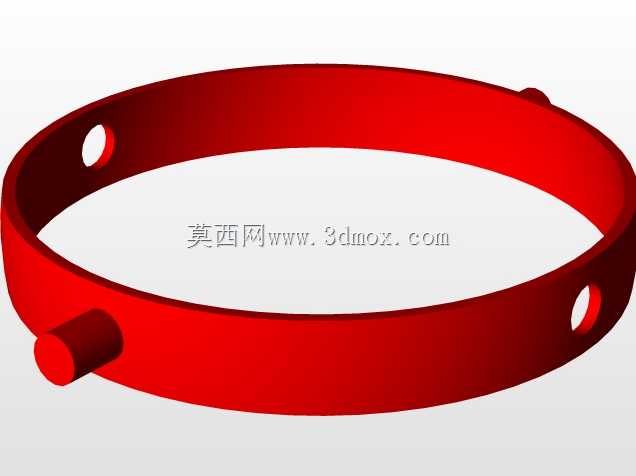

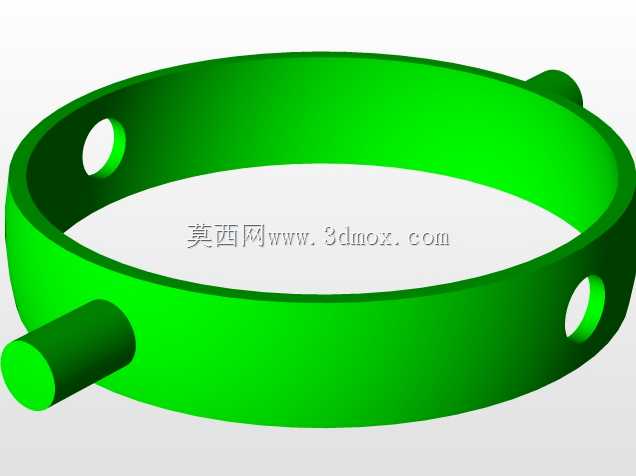

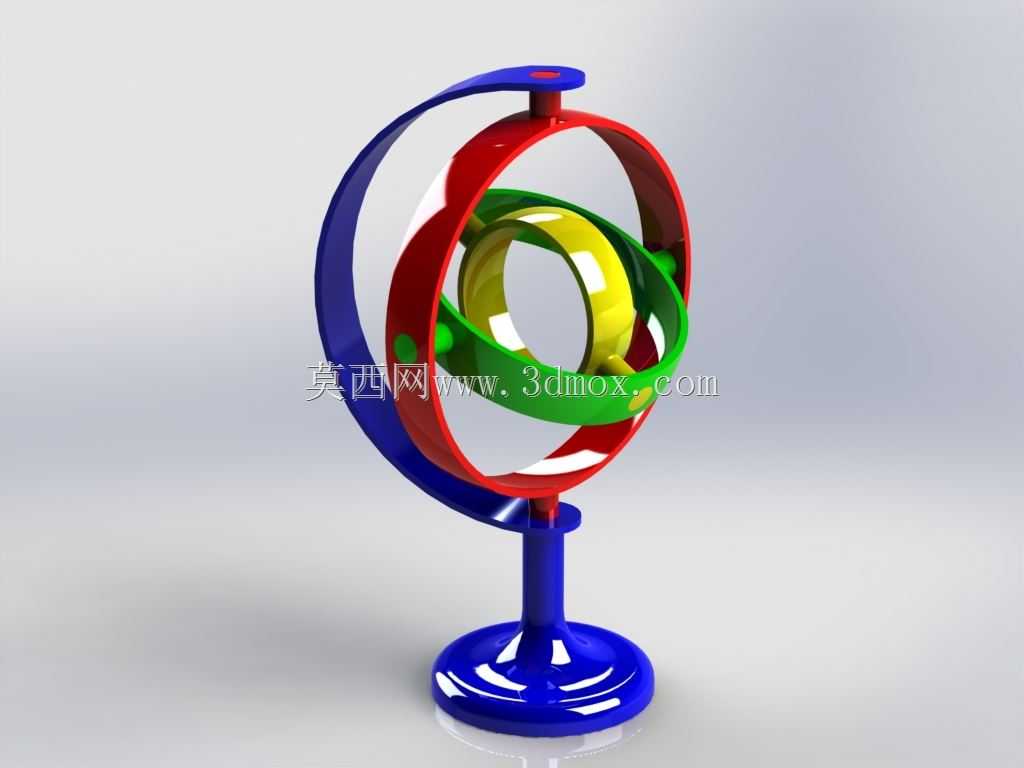

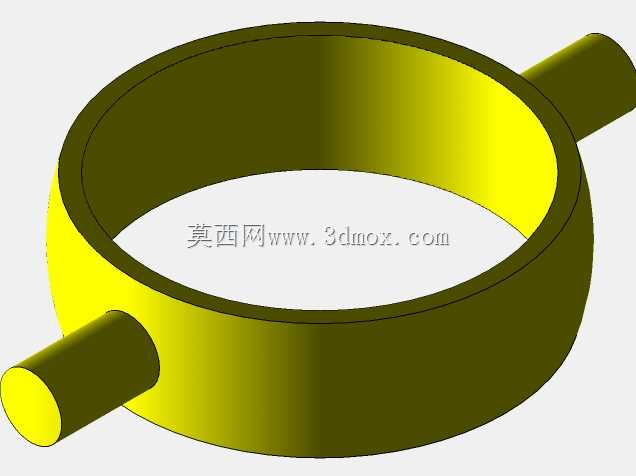

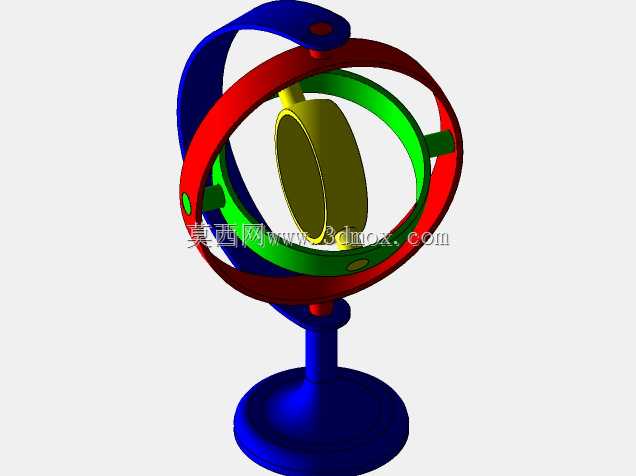

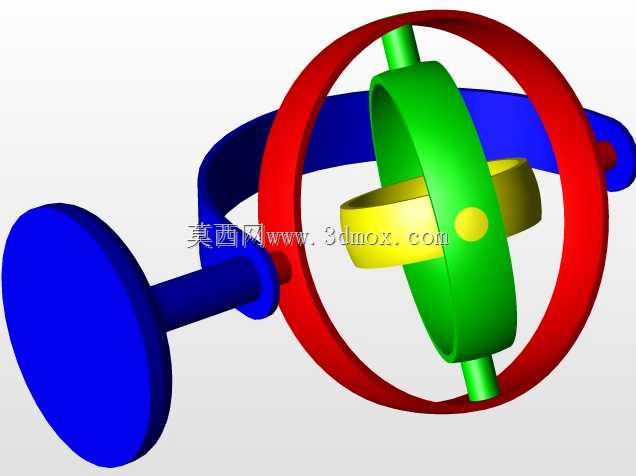

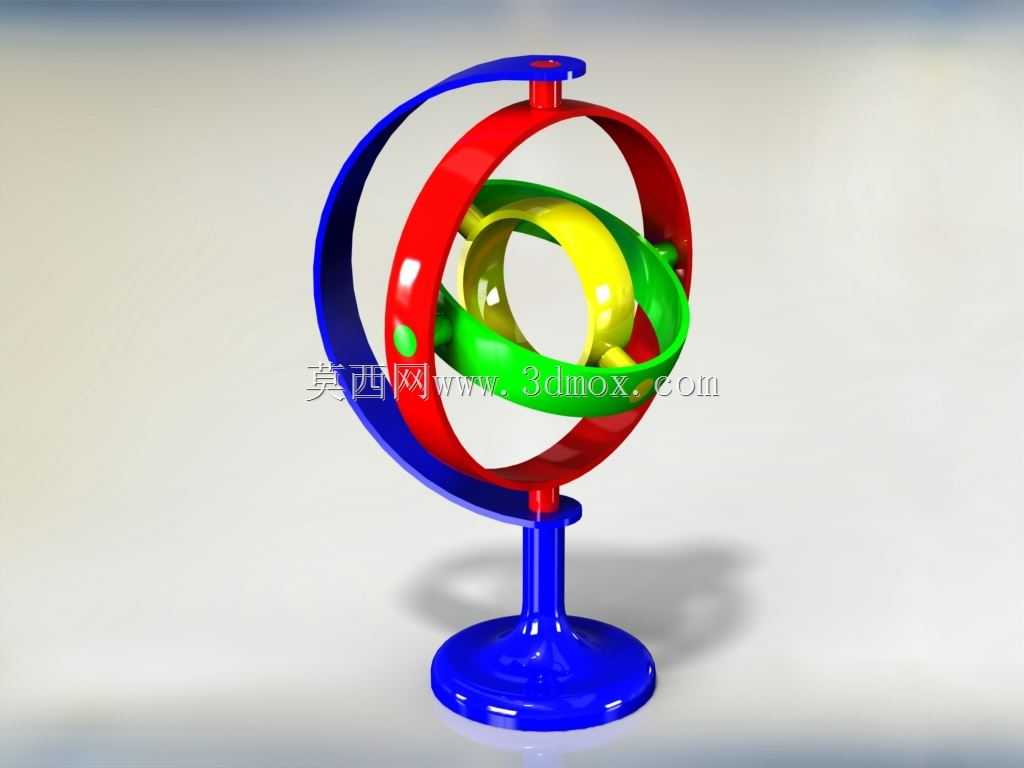

这款多环嵌套结构的平衡陀螺仪，核心采用多层同心环铰接的万向架构设计，从最内层的黄色核心环向外，依次嵌套绿色、红色、蓝色三层可独立旋转的环形构件，最外侧通过蓝色立柱与圆形底座连接形成稳定支撑。从实际工程应用场景来看，这类万向平衡结构可拓展应用于姿态稳定平台、惯性导航演示教具、精密设备防抖支撑等场景，依靠多环独立旋转的自由度抵消外部姿态扰动，维持核心构件的空间指向稳定。设计过程中，各环形构件的铰接轴采用两两垂直的空间布局，每一层环的旋转轴都与相邻层的旋转轴保持90度空间夹角，确保核心环可在三维空间内实现任意角度的自由偏转，不会出现运动卡滞或自由度受限的问题。支撑底座采用圆盘式结构，直径大于最外层蓝色环的最大旋转外径，确保整个装置在任意环体旋转状态下，整体重心投影始终落在底座支撑面范围内，无需额外固定即可保持放置稳定，不会出现侧翻风险。各环形构件的截面采用等宽圆弧设计，既保证环体自身的结构刚度，在旋转过程中不会发生形变干涉，又控制了整体重量，降低铰接位置的摩擦负载，让旋转动作更顺滑。铰接位置采用小直径凸台轴结构，轴与孔的配合间隙控制在合理范围，既保证旋转灵活性，又避免间隙过大导致的环体晃动偏移。从安装边界来看，整个装置的最大外轮廓由最外层蓝色环的旋转直径决定，底座高度与立柱高度匹配，确保最下层红色环旋转时不会与底座表面发生刮擦，各层环之间预留足够的旋转间隙，即使在最大偏转角度下，相邻环体也不会发生接触碰撞。这类结构在做三维建模时，需要重点校核各环的旋转空间包络，通过运动仿真模拟全角度偏转状态下的干涉情况，调整各环的直径差与铰接点位置，确保所有运动路径无干涉。实际使用中，核心环可根据需求搭载配重块或功能元件，依靠多层环的旋转自由度解耦外部的倾斜、晃动等扰动，实现核心部件的姿态稳定，不管是用于物理教学演示，还是作为小型稳定平台的原理验证结构，都能清晰展现万向陀螺仪的工作逻辑，结构直观，运动特性明确，便于后续拓展优化为实际功能部件。
