带安装支座的T型手柄传动调节螺丝

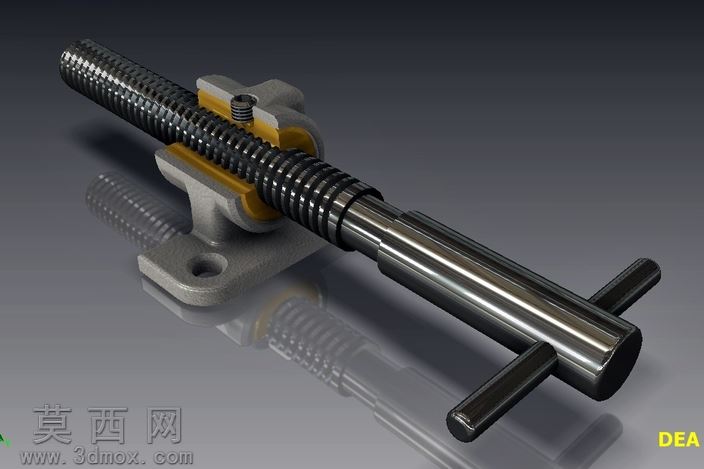

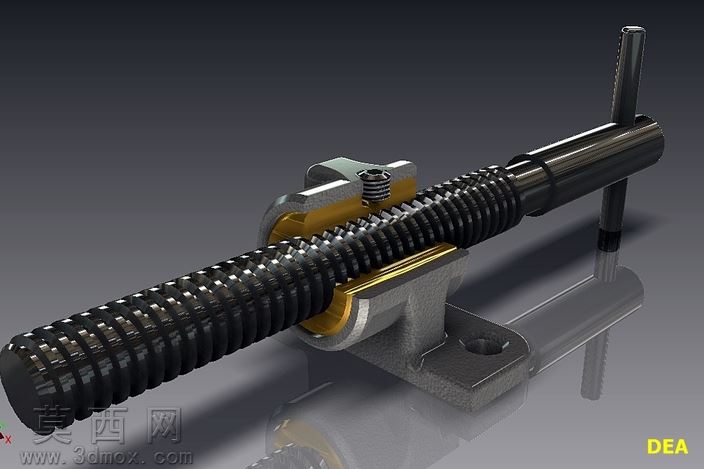

本作品为带安装支座的T型手柄传动调节螺丝三维模型，建模阶段先梳理整体结构逻辑，将模型拆分为梯形传动丝杆、分体式安装支座、铜质传动螺母、T型转动手柄、锁紧顶丝五个独立子部件，按照机械加工的实际尺寸比例完成各部件的基准定位。丝杆部分采用螺旋扫描特征生成梯形传动螺纹，螺纹牙型角、螺距、牙顶间隙均参照通用梯形螺纹标准设定，杆身与手柄连接段做了同轴度约束，表面做了精车质感的细节处理，还原金属轴类零件的加工纹理。安装支座采用带安装孔的分体式夹座结构，建模时先绘制底座的拉伸轮廓，完成两个沉头安装孔的切除特征，再制作上半部分的夹装抱箍结构，抱箍与底座的定位凸台、连接孔位完全对齐，还原实际装配的配合关系；支座与铜螺母接触的位置做了限位卡槽结构，保证螺母安装后不会随丝杆转动发生周向偏移。铜质传动螺母单独建模，内螺纹与丝杆的梯形螺纹做完全啮合的配合校验，外轮廓做了与支座卡槽匹配的扁位结构，表面赋予黄铜材质，区分于钢制部件的金属质感。T型手柄采用圆柱杆垂直相交的结构，手柄与丝杆端部的连接段做了过盈配合的插接结构，手柄表面做了发黑处理的金属质感，还原工装调节手柄的实际外观。锁紧顶丝采用内六角紧定螺丝结构，设置在支座抱箍位置，用于锁死调节完成后的丝杆位置。渲染阶段采用工作室渐变背景，打光采用侧上方主光源搭配底部补光，突出金属部件的反光质感与螺纹的细节层次，不同部件分别赋予对应材质：钢制丝杆与手柄做镀铬发黑的金属材质，粗糙度参数调整至0.15左右还原金属哑光反光效果，安装支座做铸铁喷塑的灰黑色质感，粗糙度提升至0.6体现铸件的颗粒感，铜螺母做亮黄铜材质，粗糙度0.2突出铜件的温润金属光泽。整体装配过程添加了同轴、重合、螺纹配合等约束关系，可直观演示丝杆转动时带动支座做直线位移的传动过程，完整还原手动调节丝杆组件的结构原理与装配关系，可用于机械调节机构的结构演示、工装设计参考等场景。
