全金属精密行星齿轮指尖旋玩结构

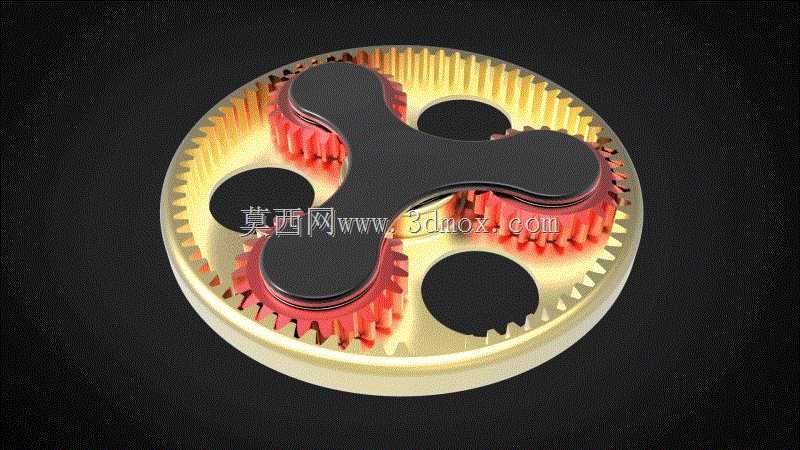

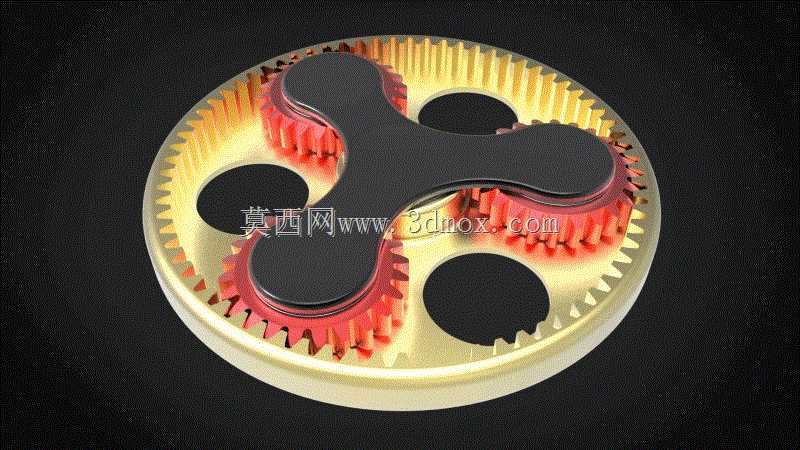

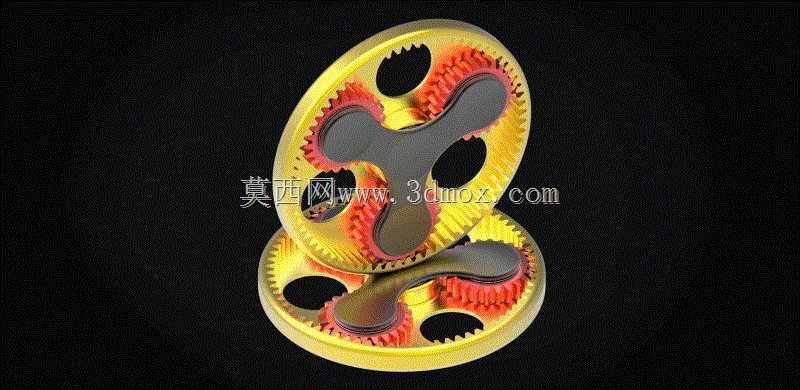

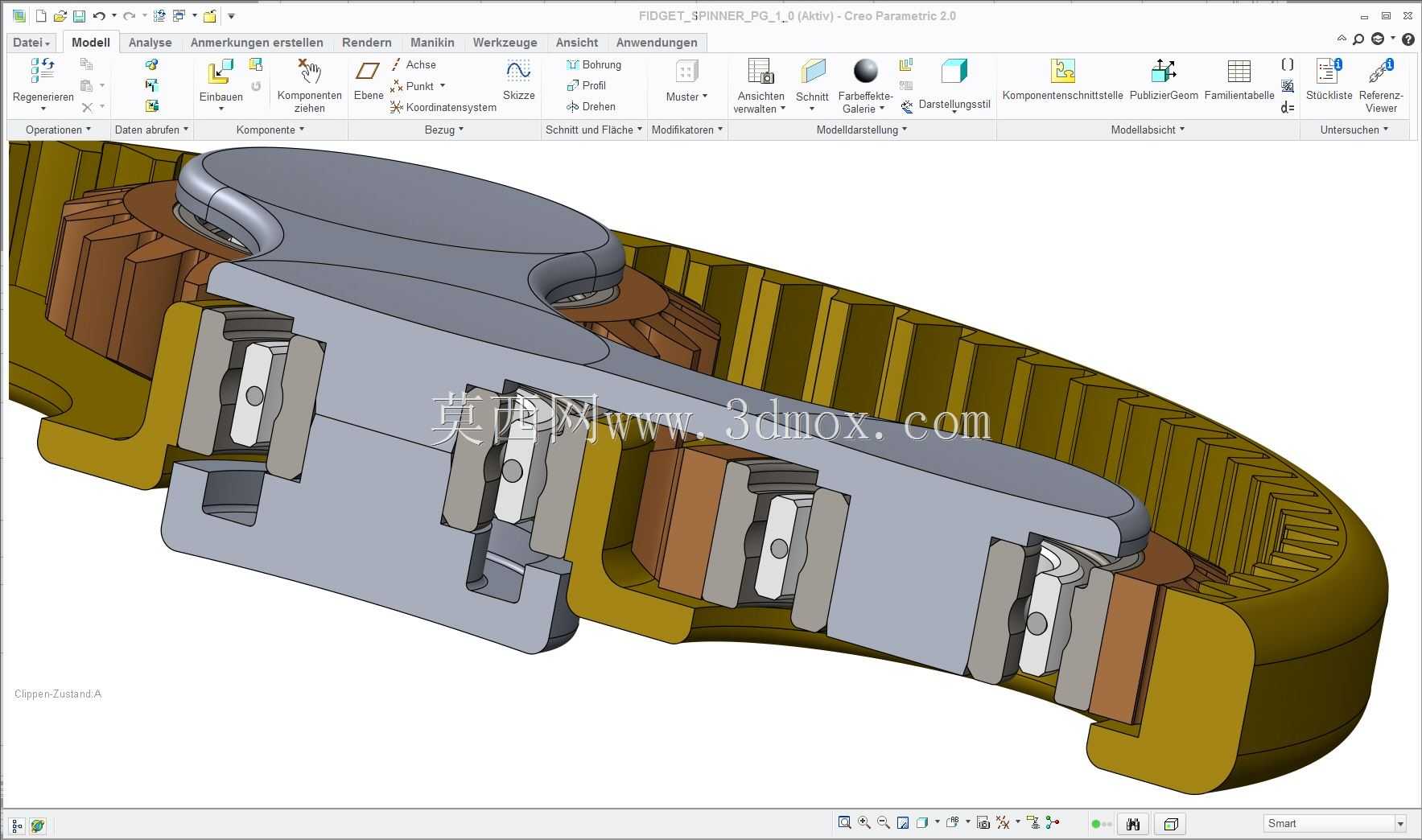

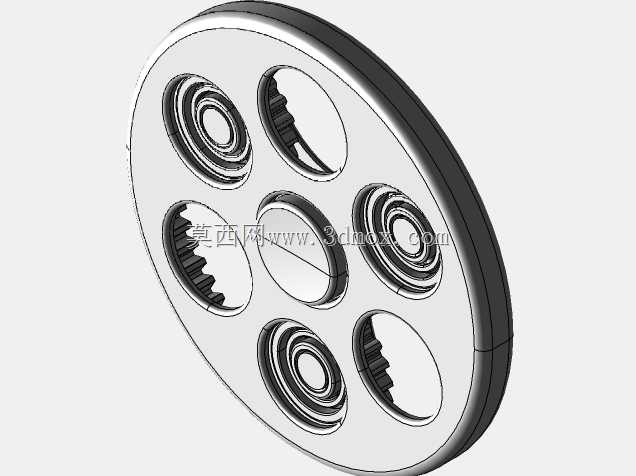

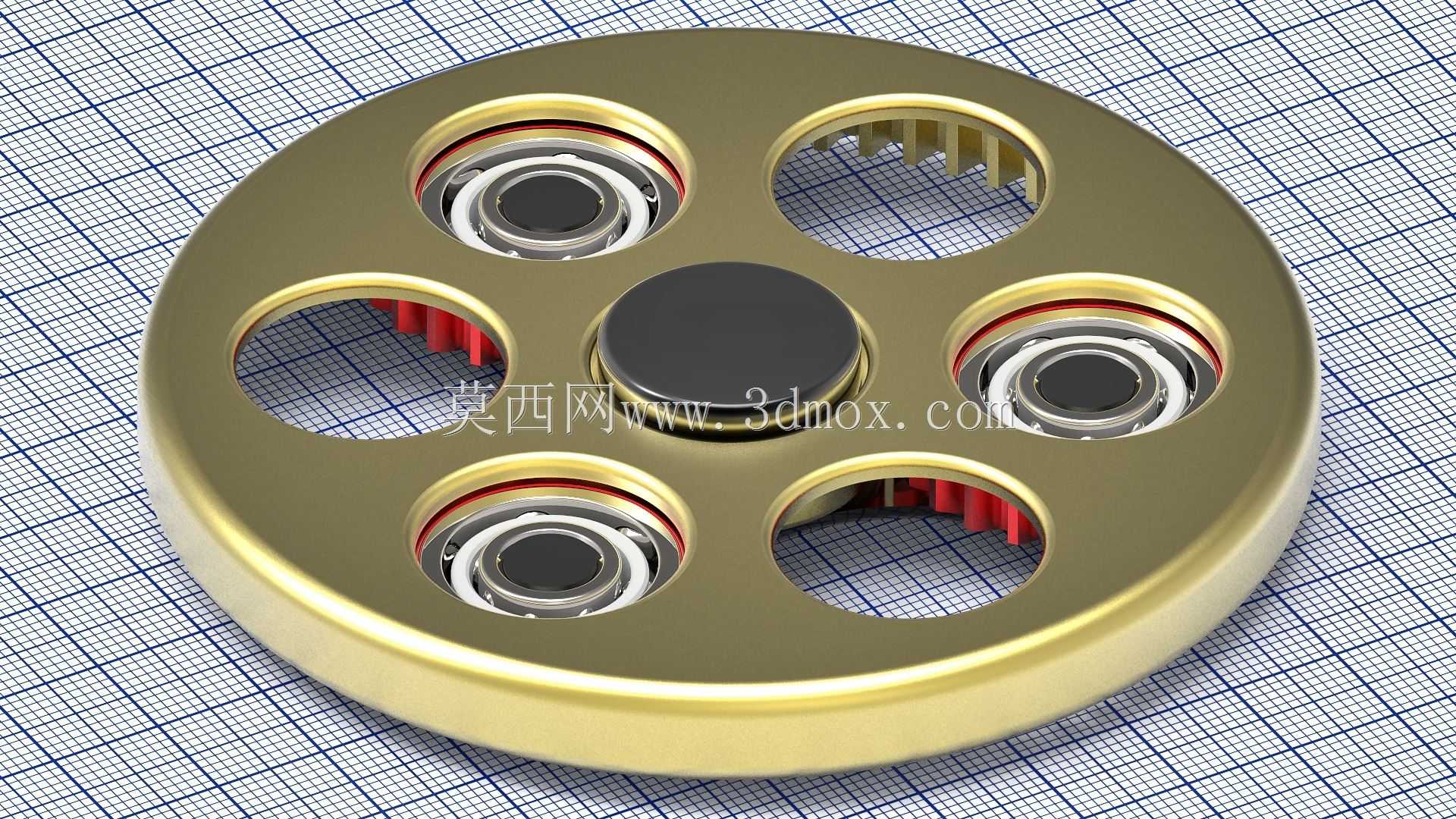

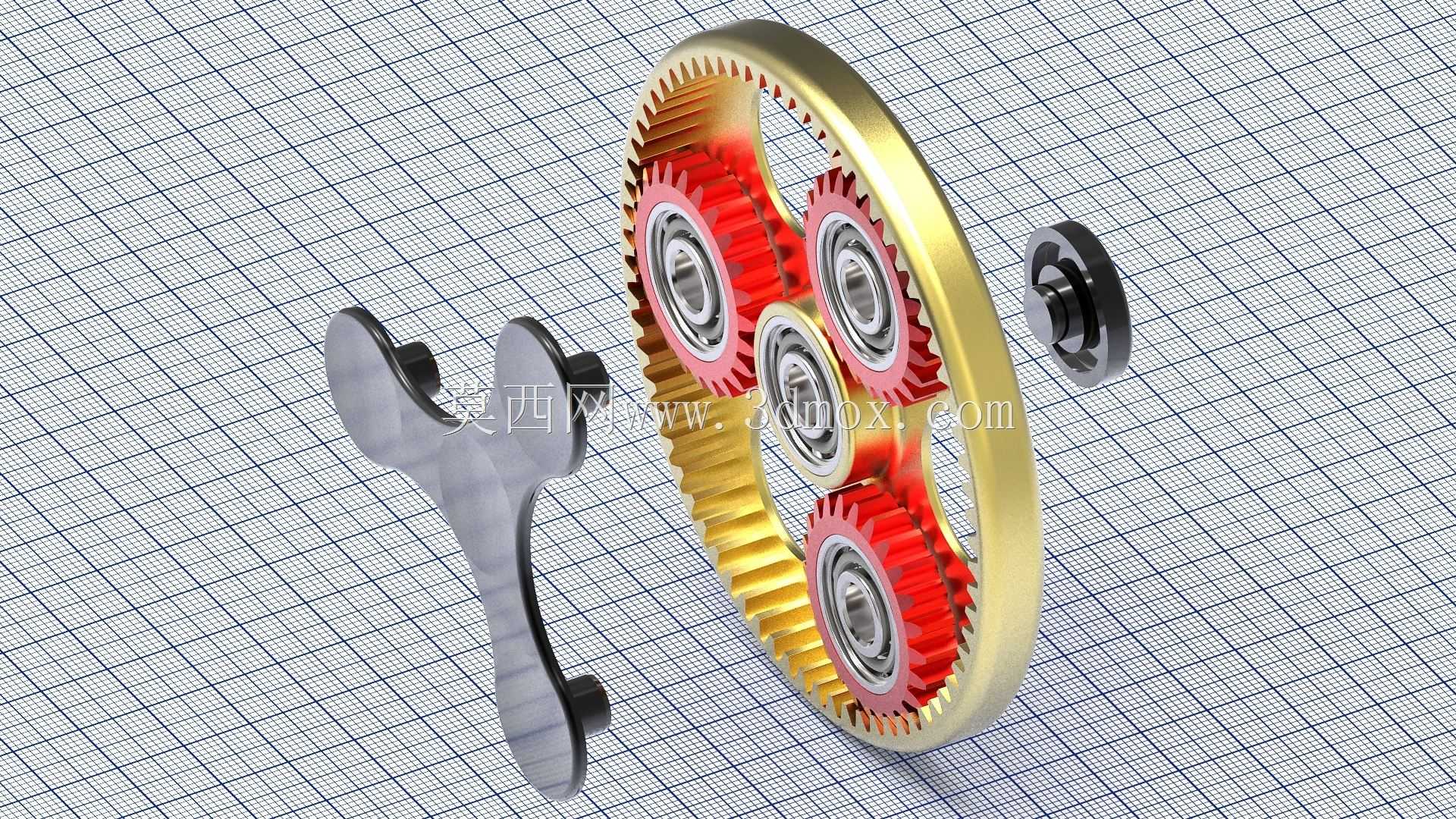

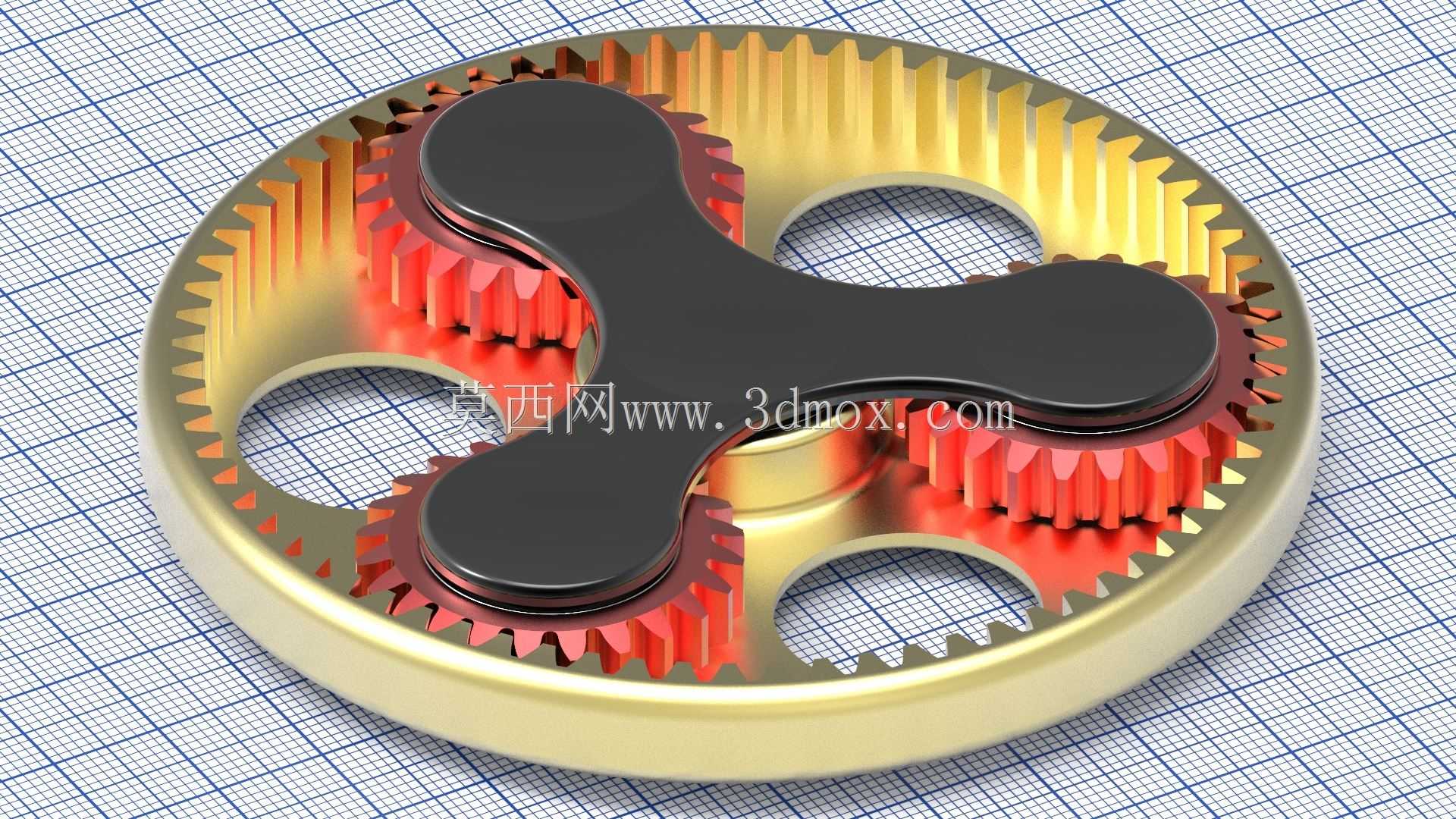

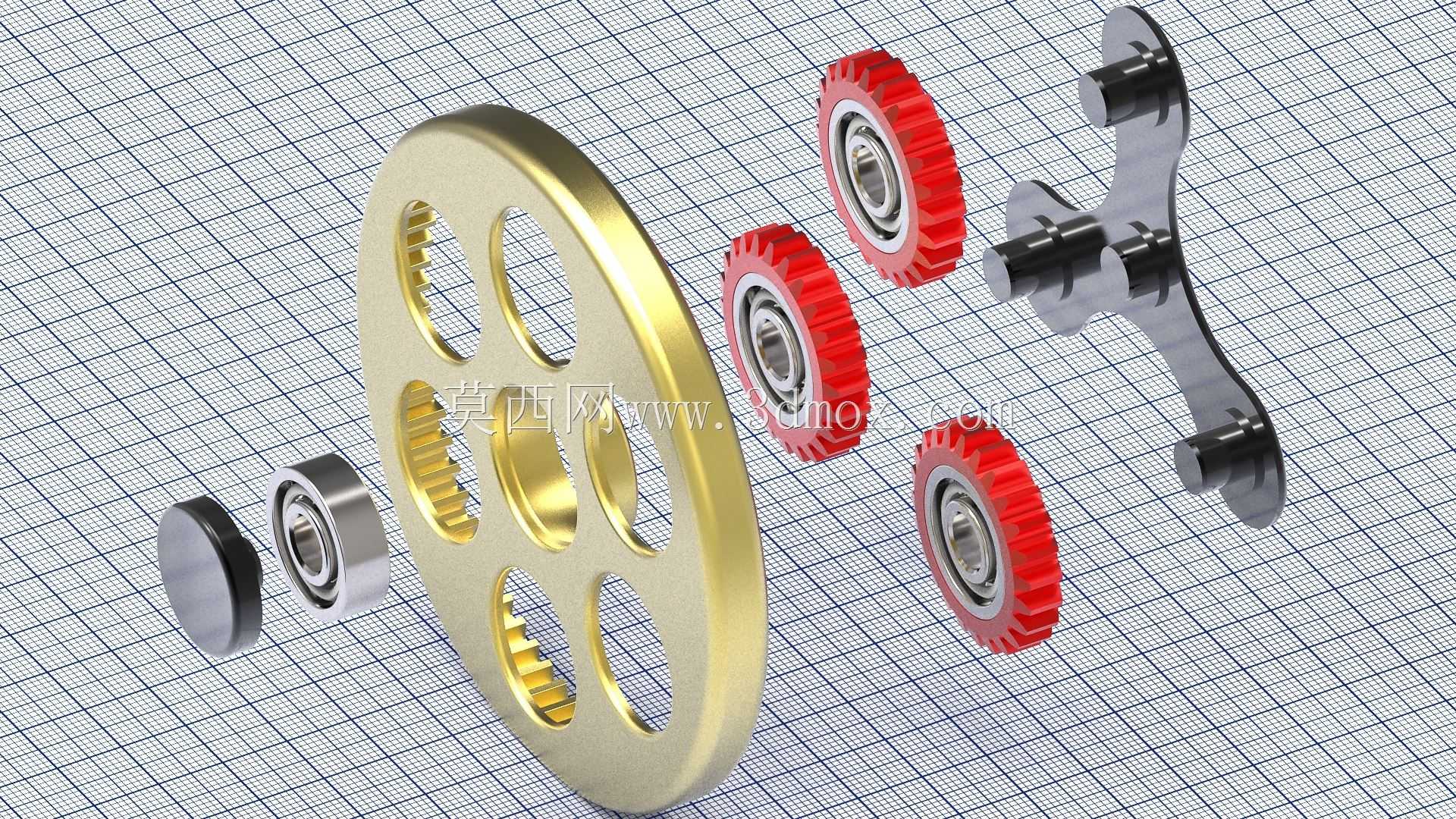

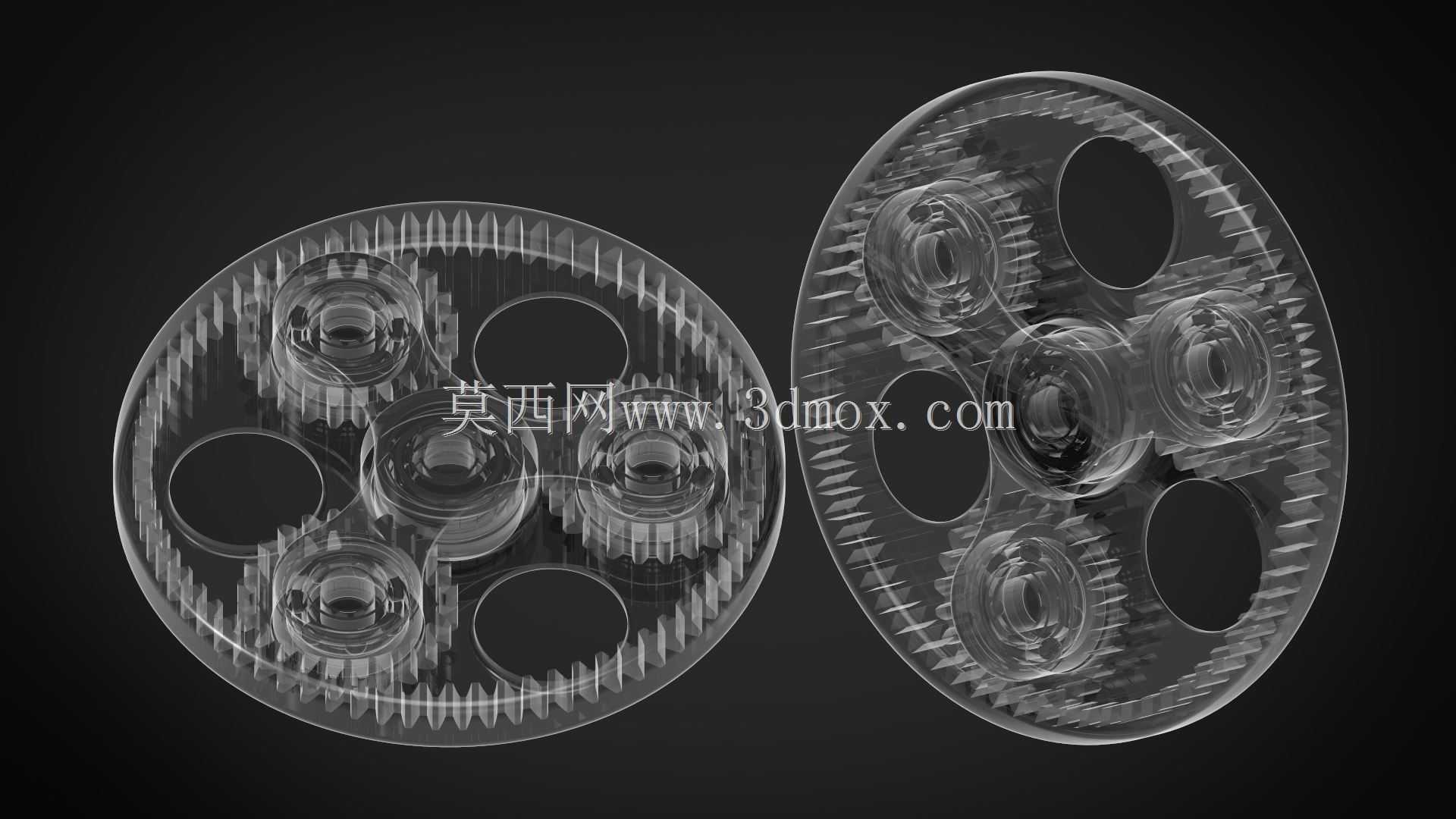

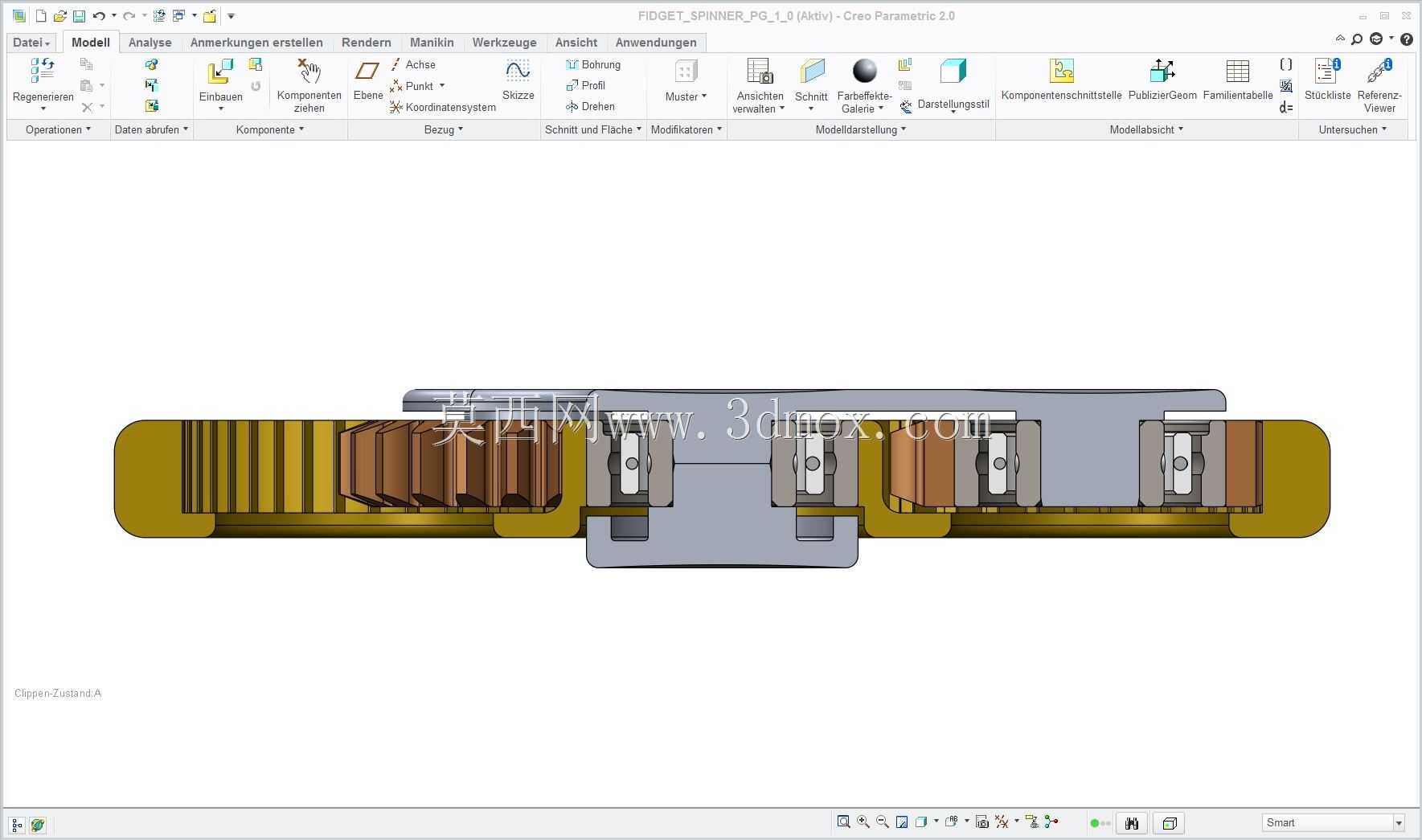

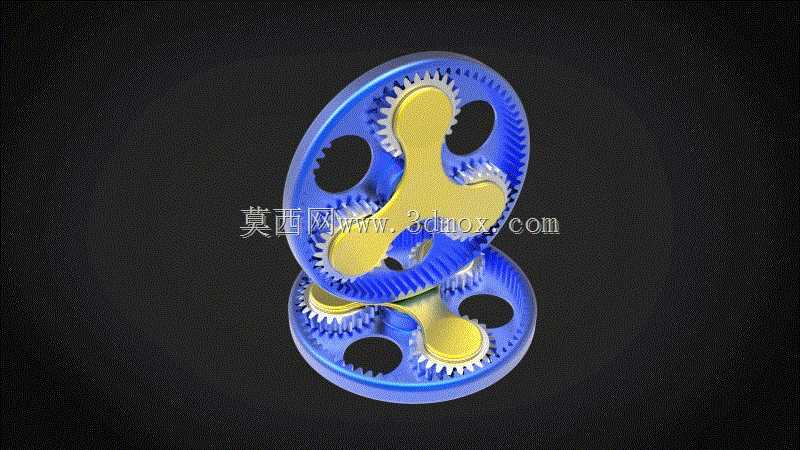

这款行星齿轮旋玩结构，核心依托行星轮系的经典传动逻辑打造，整体采用全金属构件加工成型，既可以作为指尖休闲旋玩的解压物件，也能作为机械传动教学的具象演示载体，帮助从业者直观理解行星轮系的传动比逻辑与动力传递路径。在实际应用场景中，这类行星轮系结构广泛适配于小空间大传动比的动力传递场景，小到精密仪器的微调机构、便携电子设备的转轴阻尼结构，大到工业传动线的减速单元、小型动力输出端的扭矩放大组件，都能见到同原理结构的身影，而这款旋玩结构将工业级的传动逻辑做了轻量化、可视化的呈现，去掉了工业场景中的密闭外壳，让所有齿轮啮合动作完全外露，能清晰观察到每一组轮齿的啮合过程与行星轮的公转、自转复合运动轨迹。从功能特性来看，该结构设置了两种可操作的运动模式：第一种是固定内齿圈，用手指拨动中心太阳轮输入动力，此时三个均匀分布的行星轮会在自身轴位上做定轴转动，输出端的转速可达到内齿圈固定状态下的三倍增速效果，转动过程顺滑无卡顿，轮齿啮合间隙控制在极小范围内，不会出现传动空程；第二种是固定行星架，此时行星轮会在太阳轮与内齿圈之间做绕自身轴线的自转，同时带动内齿圈输出定传动比的转动，传动比稳定维持在1:3，两种模式切换仅需改变手指的固定位置即可实现，无需额外拆装结构。设计思路上，这款结构没有采用额外的角接触轴承来抵消转动过程中的轴向窜动，而是依靠齿轮自身的加工精度与行星架的限位结构实现转动约束，既简化了整体零件数量，也让整体装配难度大幅降低，同时特意做了两组运动演示结构，直观展现同一种轮系在不同固定件下的传动差异，让使用者能快速掌握行星轮系的核心传动逻辑。外形尺寸与安装边界方面，结构整体最大外缘由内齿圈的外圆限定，内齿圈的节圆直径控制在90mm以内，外齿圈的最大外径为98.5mm，单组行星轮的节圆直径为24mm，中心太阳轮的节圆直径为30mm，理论中心距设置为30mm，实际加工装配后的中心距控制在29.8mm，预留了合理的啮合间隙避免轮齿卡滞，整体厚度控制在10mm以内，所有转动部件的轴向跳动量不超过0.1mm，转动过程中不会出现部件松脱或偏移的问题，轮齿采用标准渐开线齿形设计，模数设置为1.25，啮合重合度大于1.2，保证传动过程连续平稳，不会出现传动冲击或异响。
