NGW型行星齿轮传动结构三维设计

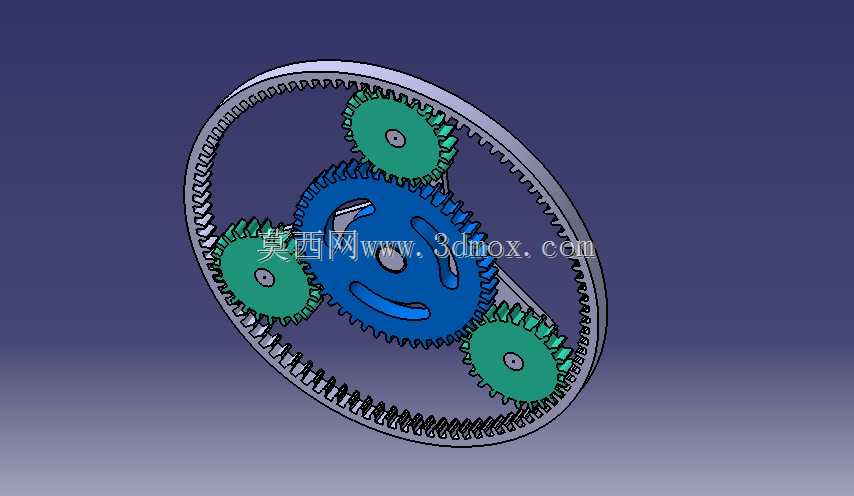

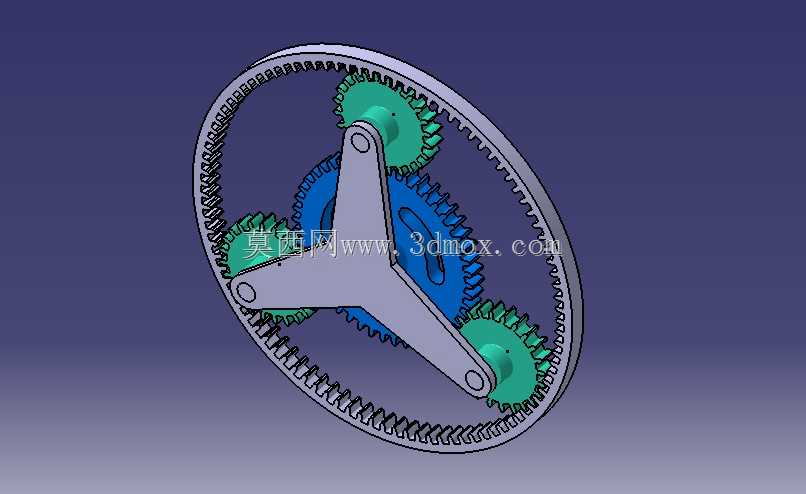

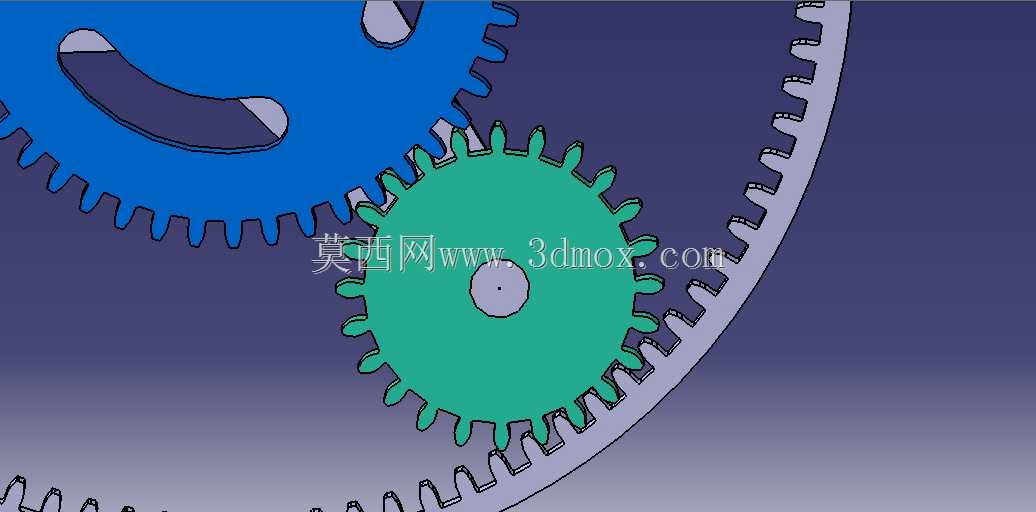

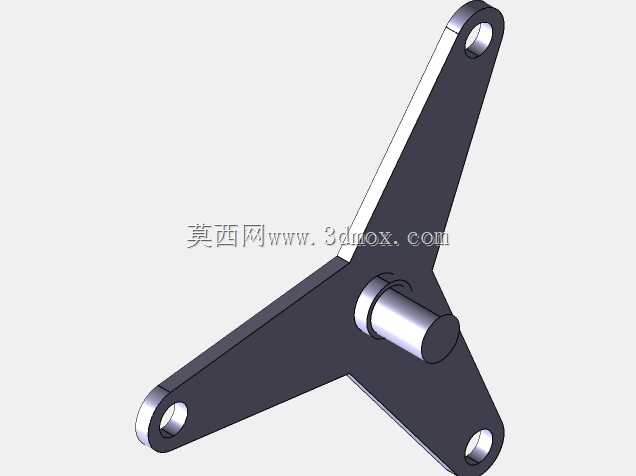

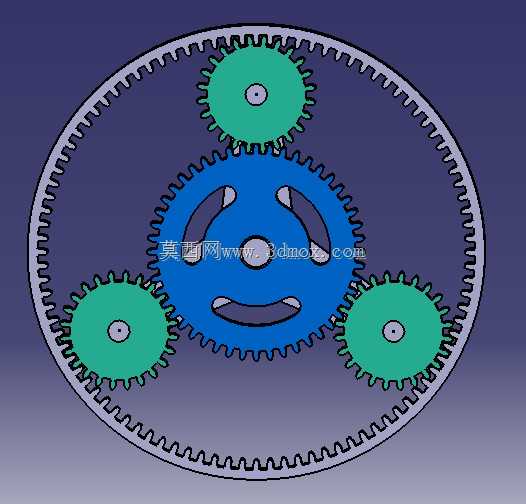

该行星齿轮传动结构是动力传递系统中的核心减速部件，广泛应用于工业减速机、新能源汽车电驱系统、工程机械传动单元、自动化生产线伺服传动模组、风电增速箱等对传动效率、空间占用率有严苛要求的场景中，可在紧凑的安装空间内实现大传动比的动力减速与扭矩放大，适配高负载、连续运转的工业作业工况。整套轮系采用经典的NGW行星传动构型，由中心太阳轮、三个均匀周向布置的行星齿轮、外侧固定内齿圈以及行星架共同组成，动力从太阳轮输入端传入后，通过啮合带动三个行星轮沿内齿圈做公转与自转复合运动，最终由连接行星轮的行星架输出低转速大扭矩的动力，相比传统定轴轮系减速结构，同功率下体积可缩小40%以上，承载能力提升50%左右，传动效率可达98%以上，运行过程中多齿同时啮合的特性让传动更平稳，冲击载荷下的受力分布更均匀，有效降低单点磨损风险。设计过程中严格遵循行星轮系均载设计原则，三个行星轮沿太阳轮周向120度等角度分布，保证运转过程中各啮合点受力对称，避免偏载导致的轮齿过早失效；轮齿参数经过啮合校验，太阳轮、行星轮、内齿圈的齿数匹配满足传动比计算要求，同时规避了轮齿根切、啮合干涉等设计问题，齿侧间隙预留合理，既保证传动精度，又能容纳润滑油脂形成油膜，降低运转过程中的摩擦损耗与噪音。结构外形为同轴式圆形布局，输入输出端保持同一轴线，安装边界适配常规同轴减速设备的安装接口，径向尺寸紧凑，轴向长度短，可直接嵌入设备的传动腔体内，不需要额外设计复杂的转接安装结构；行星轮通过销轴与行星架连接，预留了轴承安装位与润滑通道，可适配滚针轴承降低行星轮运转的摩擦阻力，内齿圈外侧设置有定位止口，可直接与设备壳体固定连接，装配过程中可通过调整行星架的连接接口适配不同的输出轴连接需求，整体结构兼顾了传动性能、装配便利性与长期运行的可靠性，能够满足多场景下的紧凑空间减速传动需求。
