汽车传动系统差速器总成结构设计

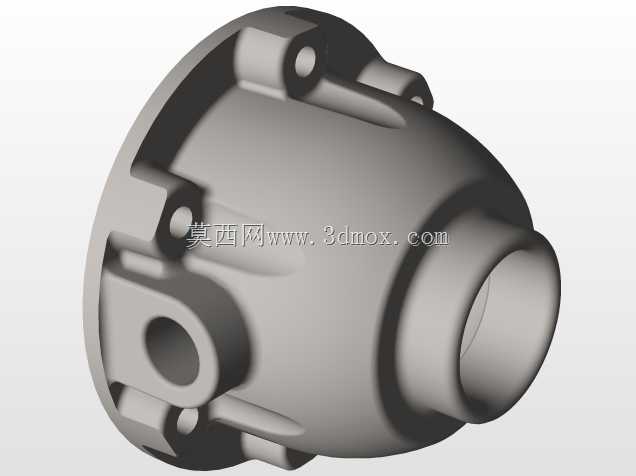

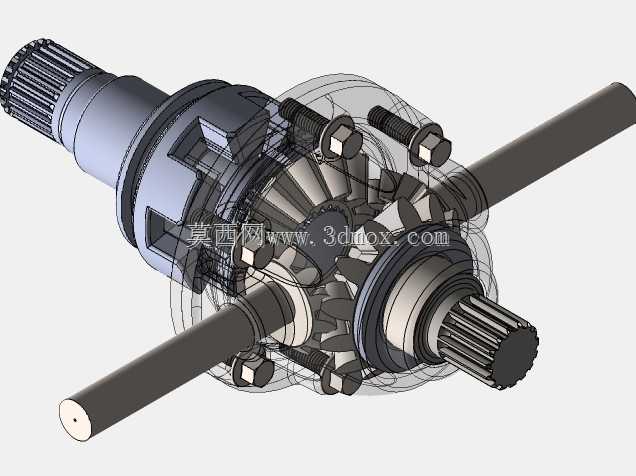

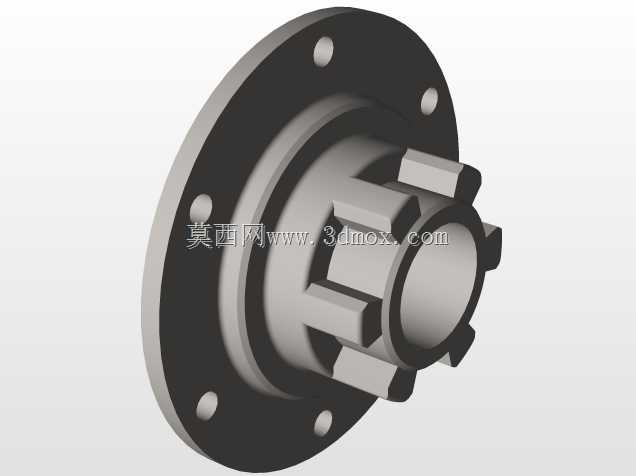

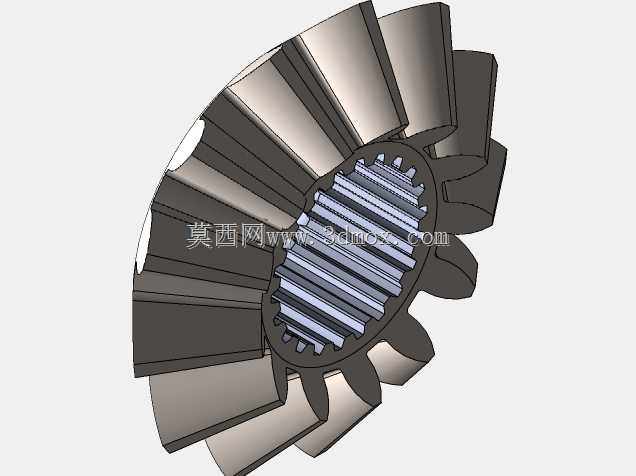

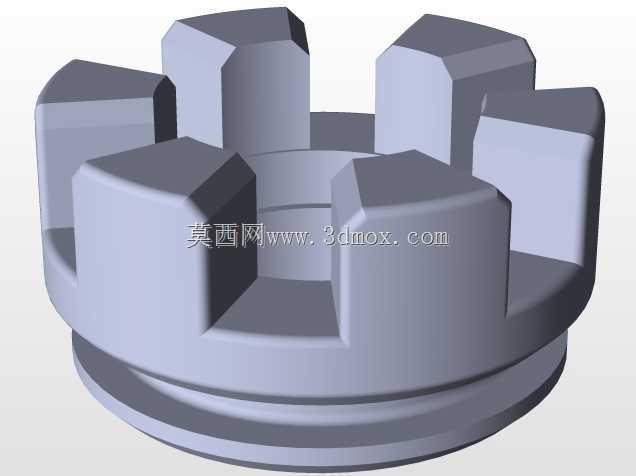

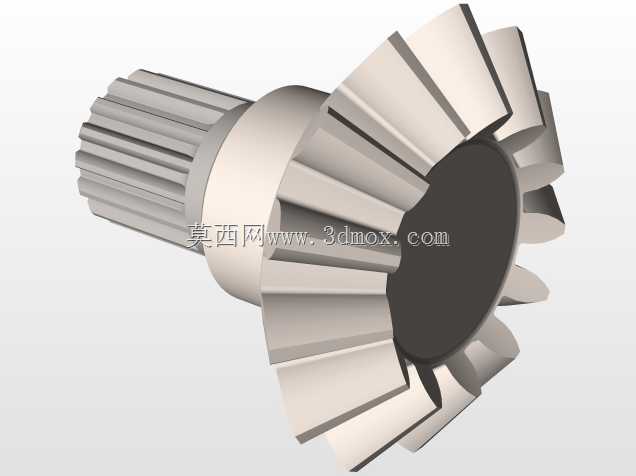

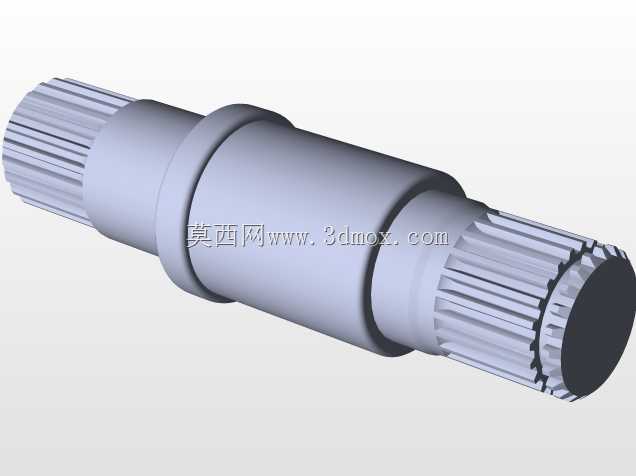

差速器作为汽车传动系统中的核心功能部件，主要应用于各类乘用车辆、商用车辆的驱动桥内部，承担着车辆转弯或行驶于不平路面时，自动调节两侧驱动轮转速差的核心作用，避免轮胎出现滑拖、异常磨损问题，同时保障车辆转向过程的平顺性与行驶稳定性，是保障整车动力传递与操控安全的关键结构。该差速器整体采用对称式锥齿轮传动结构布局，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、连接花键轴、壳体紧固螺栓等核心部件，整体结构紧凑，传动路径清晰，能够在传递主减速器输出扭矩的同时，实现两侧输出轴的差速转动。从设计思路来看，该结构充分考虑了传动过程中的受力均衡性，行星齿轮沿十字轴周向均匀分布，可将输入扭矩均匀分流至两侧半轴齿轮，同时差速器壳体采用一体化铸造成型后精加工的设计思路，既保证了壳体的结构强度，能够承受大扭矩传递过程中的冲击载荷，又通过局部镂空的结构设计控制整体重量，降低传动系统的转动惯量，提升动力响应速度。在功能特性层面，该差速器可在车辆直线行驶时，通过行星齿轮随壳体整体公转，不发生自转，保证两侧驱动轮转速一致，输出相同扭矩；当车辆转弯行驶时，内侧车轮行驶阻力增大，行星齿轮在公转的同时发生自转，自动降低内侧半轴转速、提升外侧半轴转速，使两侧车轮以不同转速滚动，适配转弯时的行驶轨迹需求，同时保证动力持续稳定输出，不会出现动力中断的情况。从安装边界与尺寸适配来看，该差速器两端的花键轴采用标准渐开线花键设计，可与两侧半轴实现精准花键配合，输入端的连接法兰结构可与主减速器从动齿轮实现刚性连接，整体径向尺寸适配常规家用前驱、后驱车型的驱动桥安装空间，轴向长度可根据不同车型的桥体宽度进行适配调整，壳体上的螺栓安装孔位采用对称分布设计，可实现与主减齿轮、桥壳端盖的精准对位安装，安装过程无需额外定制转接部件，具备较好的通用性。在实际应用场景中，该结构不仅可应用于传统燃油车辆的驱动桥，也可适配新能源车型的电驱动桥集成布置，能够承受持续的扭矩传递载荷，齿轮啮合面经过修形设计，可降低传动过程中的啮合噪音，提升传动平稳性，同时行星齿轮与半轴齿轮的接触面设计有润滑储油结构，可在齿轮运转过程中存储润滑油，持续对啮合面进行润滑，降低部件磨损，延长整体使用寿命。
