油浸式电力变压器外观结构三维建模

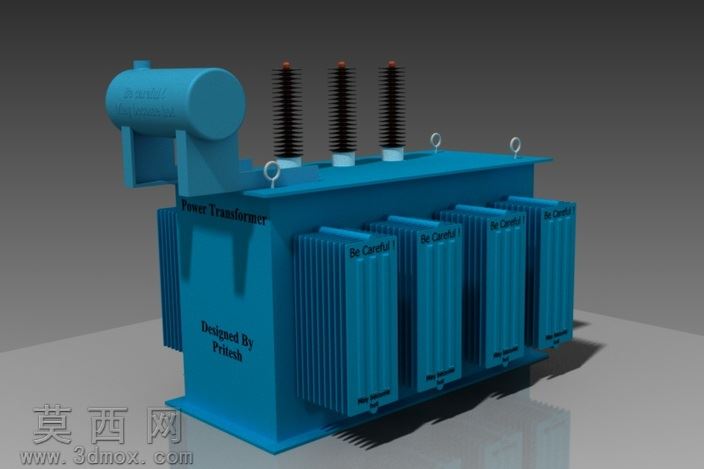

本次三维建模围绕油浸式电力变压器的外观结构展开，在三维建模软件中完成全比例外观还原，建模初期先梳理油浸式电力变压器的核心组成结构，将整体拆分为油箱本体、散热翅片组、高压绝缘套管、储油柜、吊装吊环、底部安装基座几个独立模块，按照从整体到局部的建模逻辑逐步搭建。首先完成油箱主体的基础建模，采用长方体基础特征搭建主油箱轮廓，对油箱边角做圆角过渡处理，还原真实电力变压器油箱的焊接工艺外观，在油箱侧壁预留散热翅片的安装定位基准，保证后续部件装配的位置精度。散热翅片组采用阵列特征完成建模，单片散热翅片先通过拉伸做出薄壁波纹结构，再按照实际排布间距完成横向阵列，每一组散热翅片与油箱侧壁的连接位置做贴合处理，还原散热组件与油箱的焊接装配效果，翅片表面的标识文字采用浮雕贴图方式实现，保证标识位置与真实产品一致。高压侧的绝缘套管建模先做底部金属安装底座，再向上搭建多层伞裙结构的绝缘瓷套，伞裙的层间间距、外扩弧度都参照真实高压套管的外形比例调整，套管顶部的接线端子做细节刻画，还原金属接线端的结构形态，三个高压套管按照等距排布方式安装在油箱顶面，位置对齐油箱内部的高压接线区域。油箱侧面的储油柜采用圆柱形基础特征建模，端部做圆弧封头处理，储油柜与油箱之间的连接油管、固定支架都做独立建模，还原附属部件的装配关系，储油柜表面的液位观察窗、铭牌区域都做细节还原。油箱顶面的吊装吊环采用环形结构建模，吊环与油箱顶面的焊接底座做一体化处理，四个吊环对称分布在油箱顶面四角，符合真实设备的吊装受力设计。材质渲染阶段，油箱主体与散热翅片采用工业蓝哑光油漆材质，调整材质的粗糙度参数还原金属漆面的质感，绝缘套管采用深灰色陶瓷材质，添加轻微的反光效果模拟瓷质绝缘件的表面特性，金属结构件包括吊环、接线端子、连接支架采用镀锌金属材质，调整金属度与反光参数还原金属部件的质感。场景搭建采用浅灰色地面与渐变灰色背景，添加柔和的环境光与主光源，投射出柔和的阴影突出模型的结构层次，渲染过程中调整光线角度，让散热翅片的层间缝隙、套管的伞裙结构都能呈现清晰的明暗层次，完整展现油浸式电力变压器的外观结构特征。整个建模过程不涉及内部电磁绕组等核心功能结构，仅针对外部可见的装配结构做精细化还原，可用于电力设备科普展示、输变电场景搭建等用途。
