ETD34型变压器组件结构三维设计

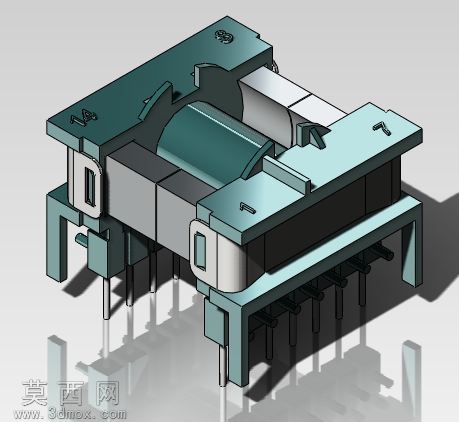

本作品为ETD34规格变压器的完整三维结构设计，建模过程严格遵循电子变压器行业通用尺寸规范，针对该规格变压器的核心组成部件进行了全参数化的精准还原。建模阶段首先搭建变压器的安装骨架结构，对骨架的插针引脚、绕线槽位、定位卡扣、限位挡边等细节逐一进行特征构建，确保插针的排布间距、伸出长度、固定结构完全匹配实际量产的ETD34骨架尺寸，绕线槽的深度、宽度参数符合对应线径绕组的绕制空间需求，骨架两侧的定位卡槽结构做了公差适配设计，可与配套磁芯实现无干涉的精准扣合。针对铁氧体磁芯部件，建模时还原了ETD磁芯特有的E型对接结构，对磁芯的中柱直径、边柱宽度、对接端面平整度、侧边固定位都做了精细化处理，磁芯表面做了哑光磨砂的铁氧体材质质感渲染，还原铁氧体材料特有的深灰哑光质地，同时区分了磁芯与骨架的材质差异，骨架部分采用浅青色调的工程塑料材质渲染，添加了细微的塑料表面颗粒质感，插针部分做了亮面金属材质处理，还原金属引脚的光泽与反光特性。剪脚结构部分，针对骨架底部伸出的直插式引脚，还原了引脚的裁切端面特征，每根引脚的长度一致、排布整齐，与PCB安装的焊盘孔位完全对应。整体装配过程按照实际生产的组装顺序进行配合验证，先完成绕组在骨架绕线槽内的占位结构搭建，再将两片E型铁氧体磁芯从骨架两侧对插扣合，通过骨架侧边的卡扣结构实现磁芯的预固定，最终检查所有部件的装配间隙，排除结构干涉问题，确保整体模型可直接用于变压器的结构验证、安装适配模拟、产品展示等场景。模型还针对骨架部件配置了不同的参数配置，可适配不同引脚数量、不同绕线空间的衍生型号ETD34变压器设计需求，渲染阶段采用了工作室柔光打光方案，通过多角度的光源布置凸显模型的结构层次感，对部件的边缘做了细微的倒角光影处理，避免尖锐棱角的生硬视觉效果，整体模型结构完整、细节丰富，可直观呈现ETD34变压器的完整组成与装配关系。
