透明上盖式平行轴齿轮传动箱体结构

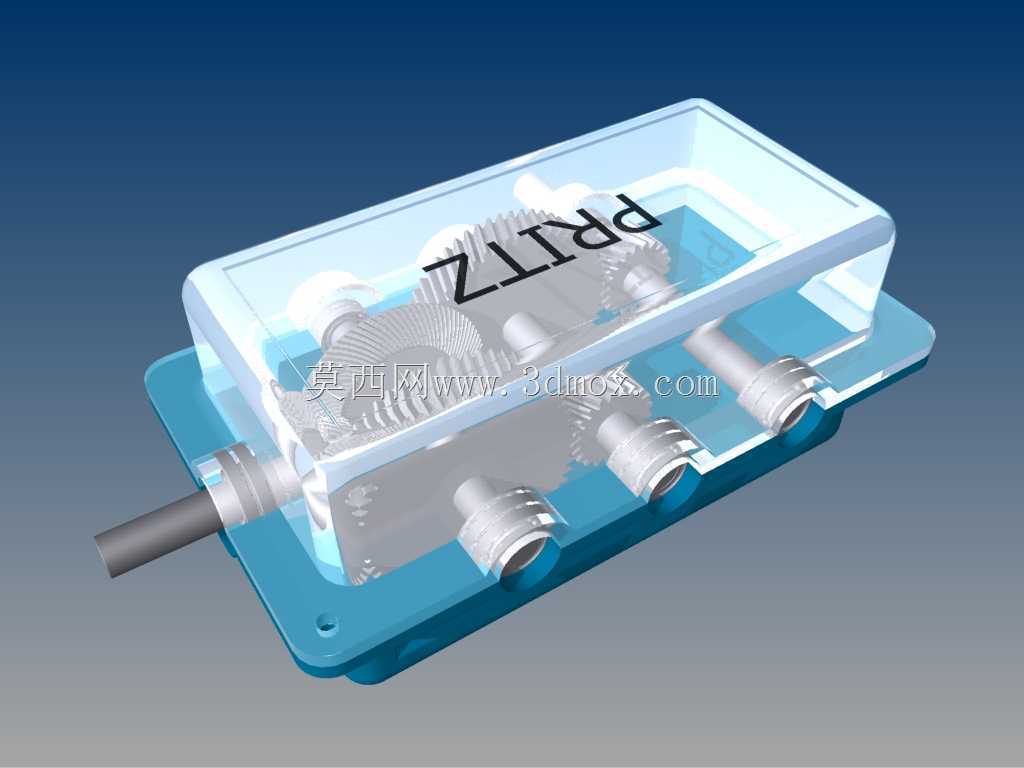

　　这款齿轮传动箱体的设计，最初是面向教学演示与小型传动试验场景开发，日常在职业院校机械原理课堂、小型非标设备的动力传递工位都能见到这类结构的身影，它的核心作用是在有限的安装空间内完成输入动力的扭矩放大、转速匹配，同时通过多组齿轮的啮合传动，将输入轴的动力按照固定传动比分配到多个输出端，适配多工位同步动作的小型设备需求。从结构设计思路来看，这款箱体没有采用传统全封闭金属壳体的方案，而是将上盖设计为高透明工程塑料材质，这种设计并非为了外观展示，更多是出于试验与教学场景的实际需求——使用者不需要拆解箱体，就能直接观察内部齿轮的啮合状态、润滑脂的分布情况，甚至在做传动效率测试时，可以直观看到不同负载下齿轮的啮合间隙变化，大幅降低了设备调试、

　　原理演示的操作成本。箱体的底座采用一体式铸铝基材加工，安装面预留了四个沉头固定孔，孔位的中心距按照小型试验台的标准安装间距设置，不需要额外做转接板就能直接固定在标准型材台架上，输入轴从箱体侧端伸出，轴径匹配常规小型步进电机、直流减速电机的输出轴尺寸，轴端预留了平键槽，安装时不需要额外做轴径适配加工，三个输出轴沿箱体长度方向平行排布，每个输出轴的轴端都做了密封槽设计，搭配O型密封圈就能实现IP54级的防尘防溅效果，适配车间多尘、少量切削液飞溅的工位环境。内部的齿轮组采用平行轴直齿啮合方案，没有选用斜齿是考虑到小型传动场景下轴向力控制的需求，直齿齿轮加工成本更低、装配调整难度更小，啮合间隙可以通过轴端的调整垫片做微米级微调，

　　齿轮的模数按照常规小型传动的负载需求选型，齿面做了硬化处理，长期运行下的磨损量控制在合理范围内，不会因为短时间过载就出现断齿、齿面胶合的问题。箱体的内部型腔做了储油槽设计，不需要额外加装循环润滑系统，依靠齿轮转动时的带油效果就能实现全齿面润滑，储油槽的容积按照连续运行800小时的润滑需求设置，日常维护只需要定期补充润滑脂即可，不需要频繁拆解换油。在安装边界的考量上，这款箱体的整体外形做了倒角处理，没有突出的安装耳，整体占用空间比同功率等级的常规齿轮箱缩小近15%，输入轴与输出轴的中心高保持统一，和配套电机、负载工位对接时不需要调整台架的高度差，轴端的连接螺纹采用标准细牙螺纹，适配常规的联轴器、同步带轮安装尺寸，不需要定制专用连接件。

　　从实际使用的角度看，这种透明上盖的齿轮箱除了教学演示场景，也可以用在小型自动化设备的研发打样阶段，工程师在调试传动路径时，可以直接观察齿轮的运行状态，快速排查卡滞、异响的问题点，比传统封闭箱体的调试效率提升不少，而且底座的安装孔位做了长圆孔余量设计，安装时可以小范围调整箱体的固定位置，补偿加工和装配带来的位置误差，降低了对台架加工精度的要求。内部的齿轮轴两端都采用深沟球轴承支撑，轴承座和箱体底座做了一体式加工，同轴度精度更高，运行时的轴跳量控制在0.02mm以内，即使在较高转速下运行也不会出现明显的振动和噪音，适合对运行平稳性有一定要求的小型传动工位。上盖和底座的连接采用内六角螺钉沿周圈均匀排布，密封面做了止口设计，装配时不需要额外打密封胶就能实现结合面的密封，后期拆解维护时只需要拧开周圈螺钉就能打开上盖，调整齿轮间隙、更换磨损齿轮都非常方便，不需要将整个箱体从台架上拆卸下来，大幅降低了后期维护的时间成本。
