自行车多级变速飞轮卡带结构设计

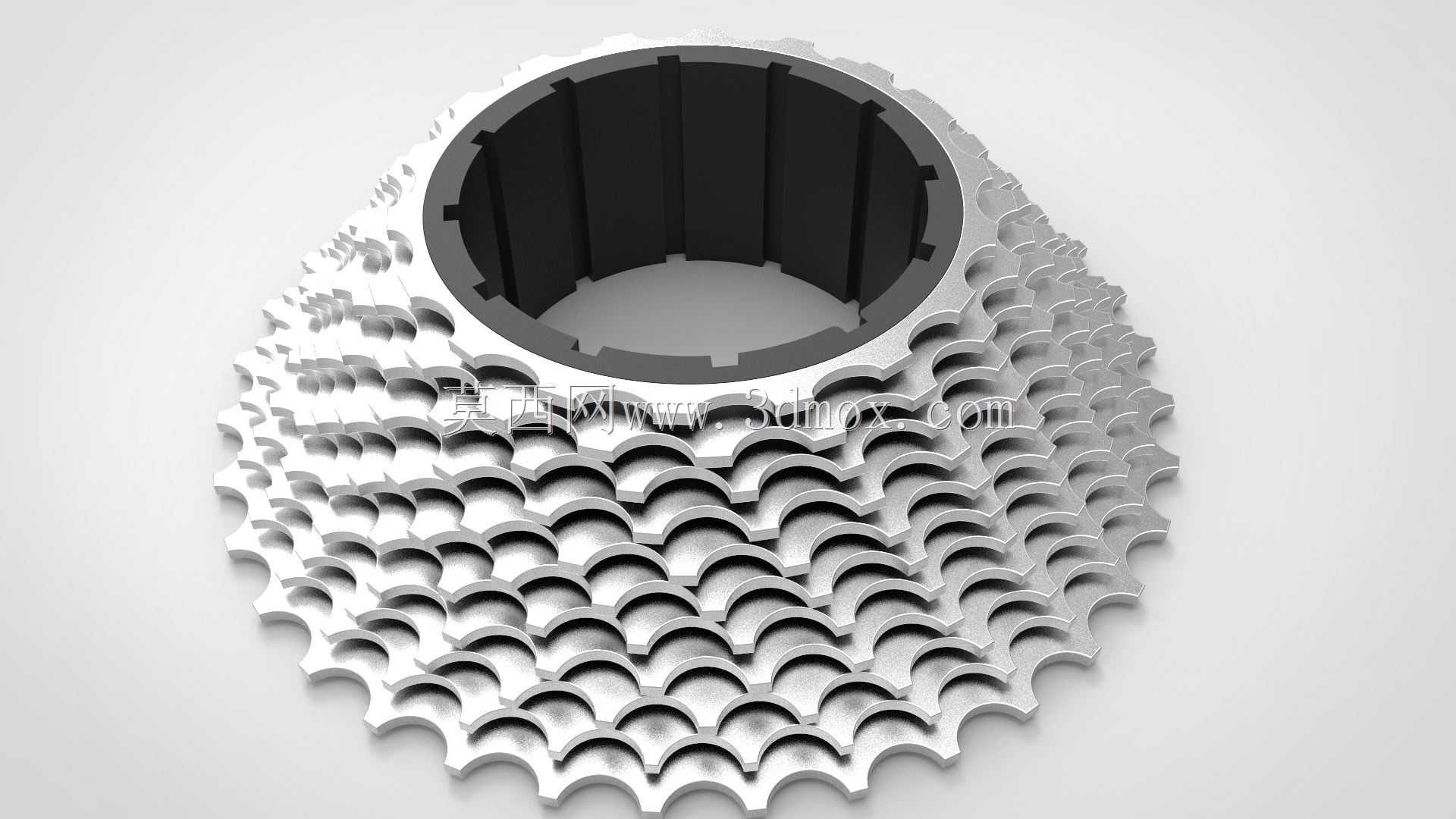

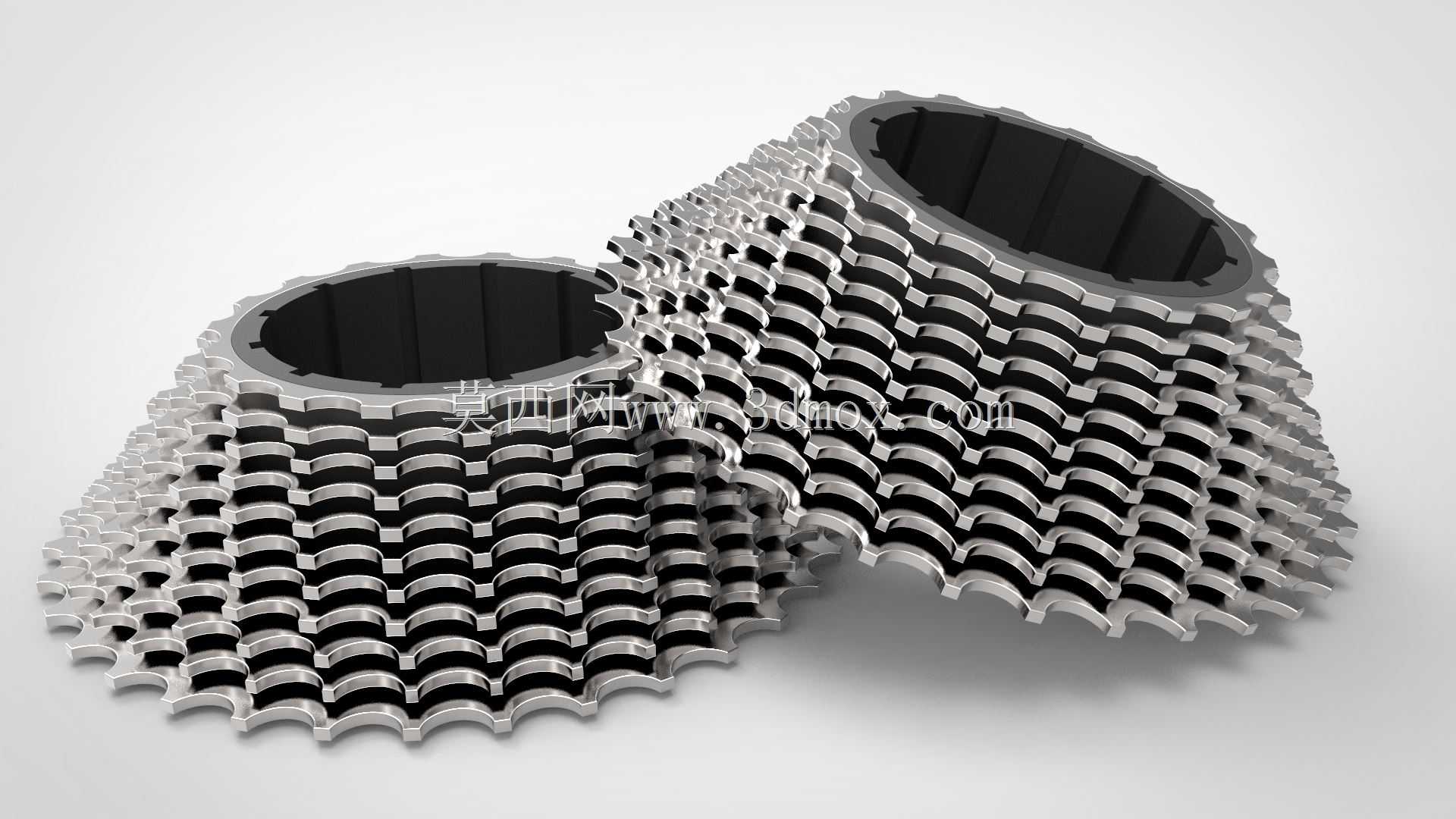

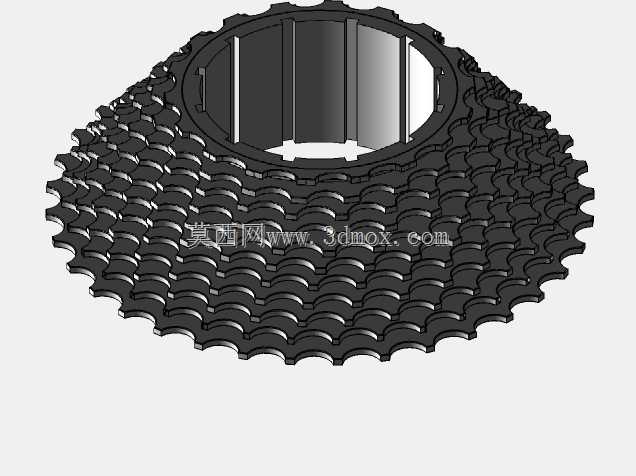

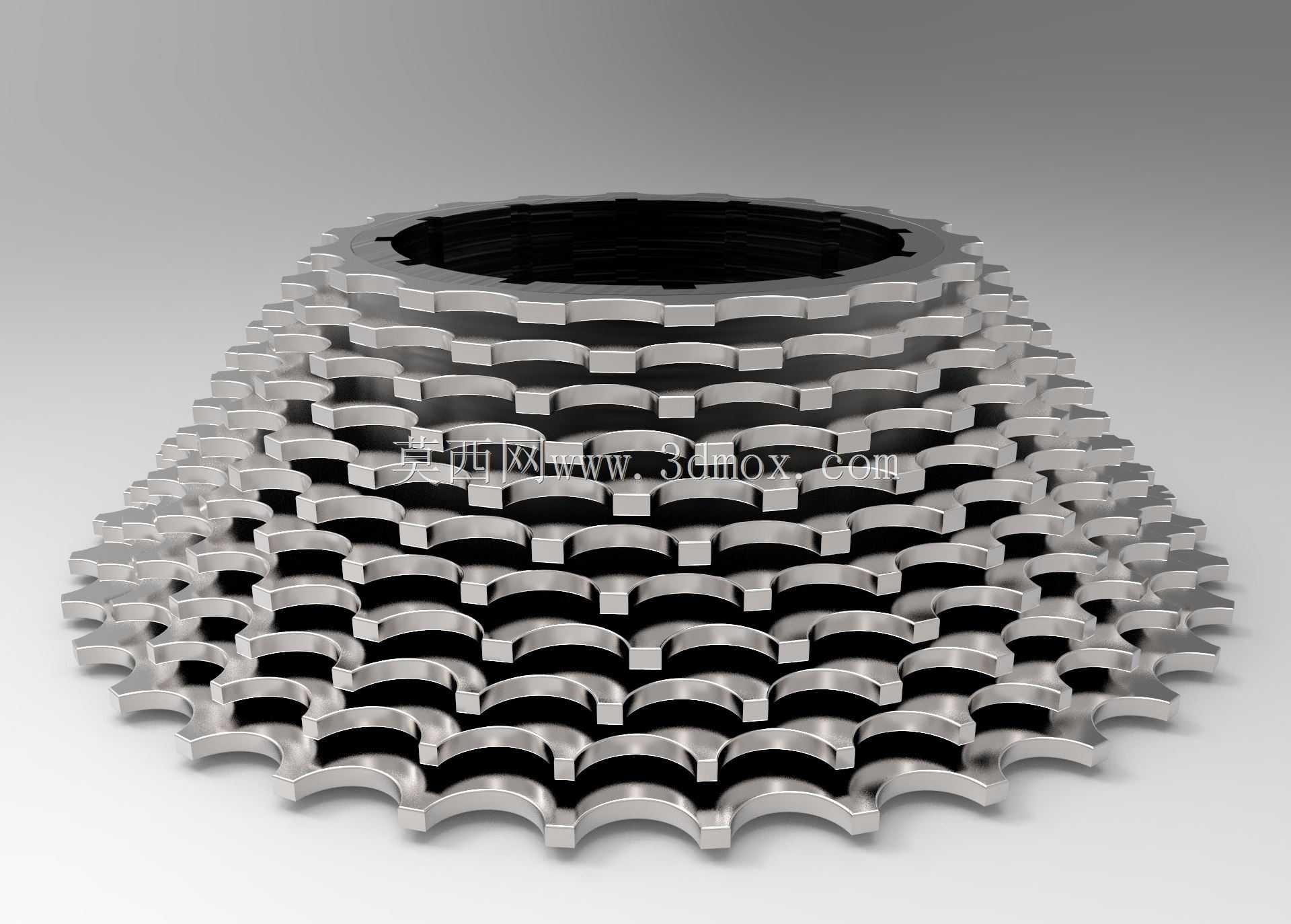

该结构是自行车变速系统的核心传动部件，主要应用于山地车、公路车等具备多级变速功能的乘骑类自行车产品，安装于自行车后轮花鼓的塔基位置，是骑行过程中传递踩踏动力、实现不同齿比切换的关键功能组件。在实际骑行场景中，该部件通过与链条、前牙盘、后拨链器配合，可根据骑行路况、踩踏力度需求切换不同直径的链轮片，为骑行者提供适配爬坡、平路加速、匀速巡航等不同场景的传动比，有效降低长距离骑行、复杂路况骑行的体力消耗，提升骑行过程的顺畅度与操控体验。从功能特性来看，该卡带采用多片不同齿数的链轮片同轴堆叠的结构设计，每片链轮对应一个变速档位，齿数从靠近花鼓侧到外侧逐级递减，不同齿数的链轮可提供差异化的传动比：大齿数链轮适配低速大扭矩输出场景，满足爬坡、重载起步的动力需求；小齿数链轮适配高速低扭矩输出场景，满足平路高速骑行的转速需求。链轮片外缘采用符合链条啮合标准的齿形设计，齿廓弧度经过适配优化，可保证链条在档位切换过程中顺畅啮合、不跳齿不脱链，同时降低啮合过程中的摩擦损耗，提升传动效率与零件使用寿命。从设计思路层面，该结构采用分层堆叠的装配逻辑，各链轮片之间通过定位卡槽实现周向与轴向的精准限位，保证同轴度误差控制在合理范围内，避免高速转动过程中出现偏摆、晃动问题，提升传动稳定性；链轮片外缘的齿尖做了倒角过渡处理，既可以引导链条快速卡入齿槽，也能减少齿尖对链条侧板的剐蹭磨损，延长整套传动系统的维护周期。从安装边界与尺寸适配来看，该卡带的内孔结构完全匹配标准自行车花鼓塔基的花键规格，可直接卡装在塔基上并通过锁盖完成轴向固定，安装后整体轴向宽度符合主流变速系统的安装空间要求，不会与后轮辐条、车架后叉产生运动干涉；各链轮片的层间距经过精准设计，既保证后拨链器可以顺畅带动链条在不同档位间切换，又能避免间距过大导致的链条晃动、异响问题。需要说明的是，该结构为设计练习方案，未经过实际装车的尺寸精度校验，不可直接用于量产产品的加工制造，仅可作为变速传动结构设计的参考样例，用于理解多级链轮堆叠式变速卡带的结构逻辑、装配关系与功能实现原理，帮助设计人员掌握自行车传动部件的基础设计思路。
