自行车后轴花鼓传动连接组件

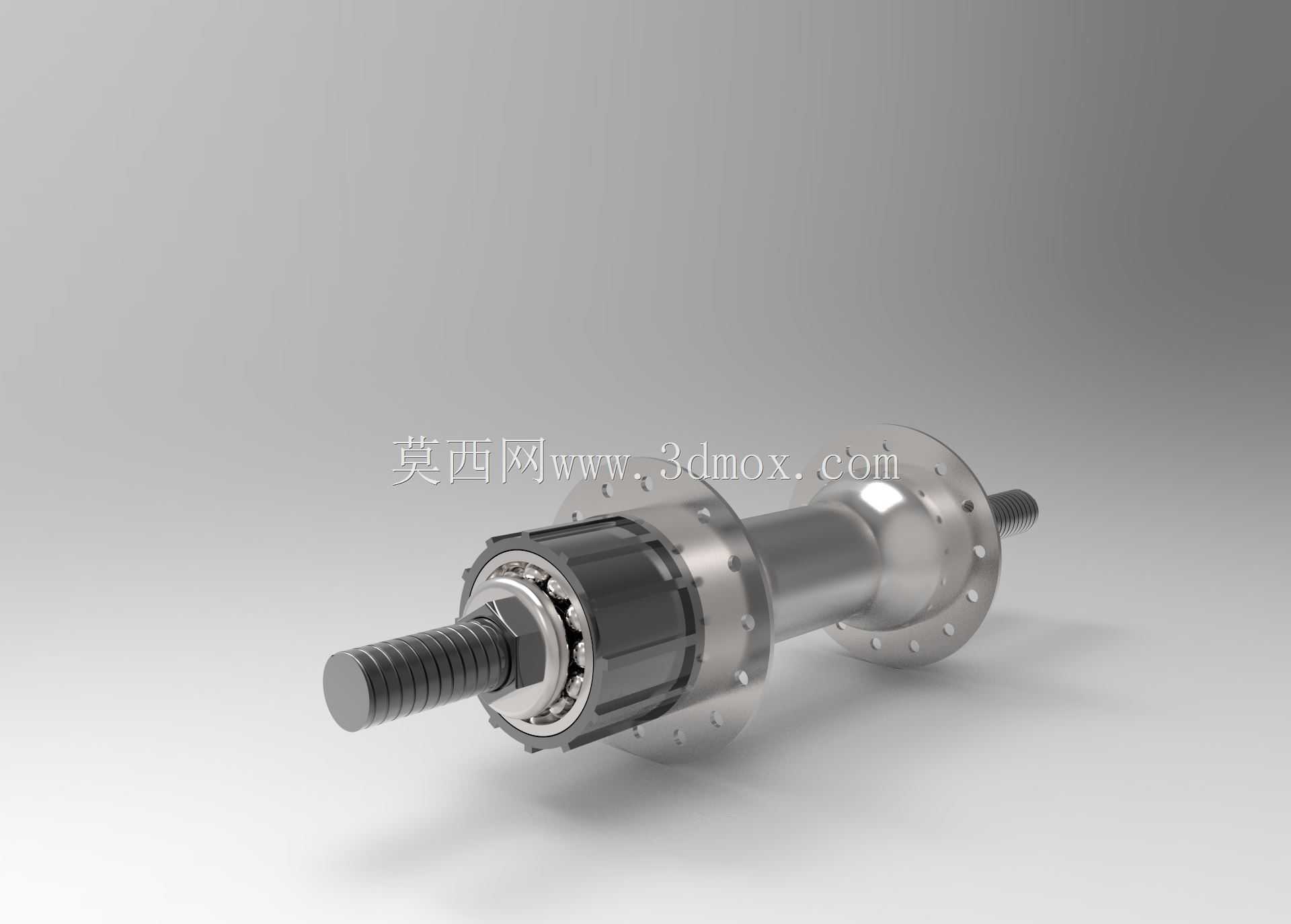

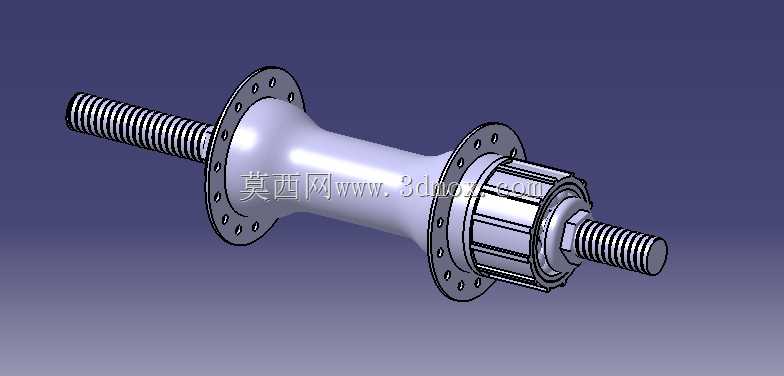

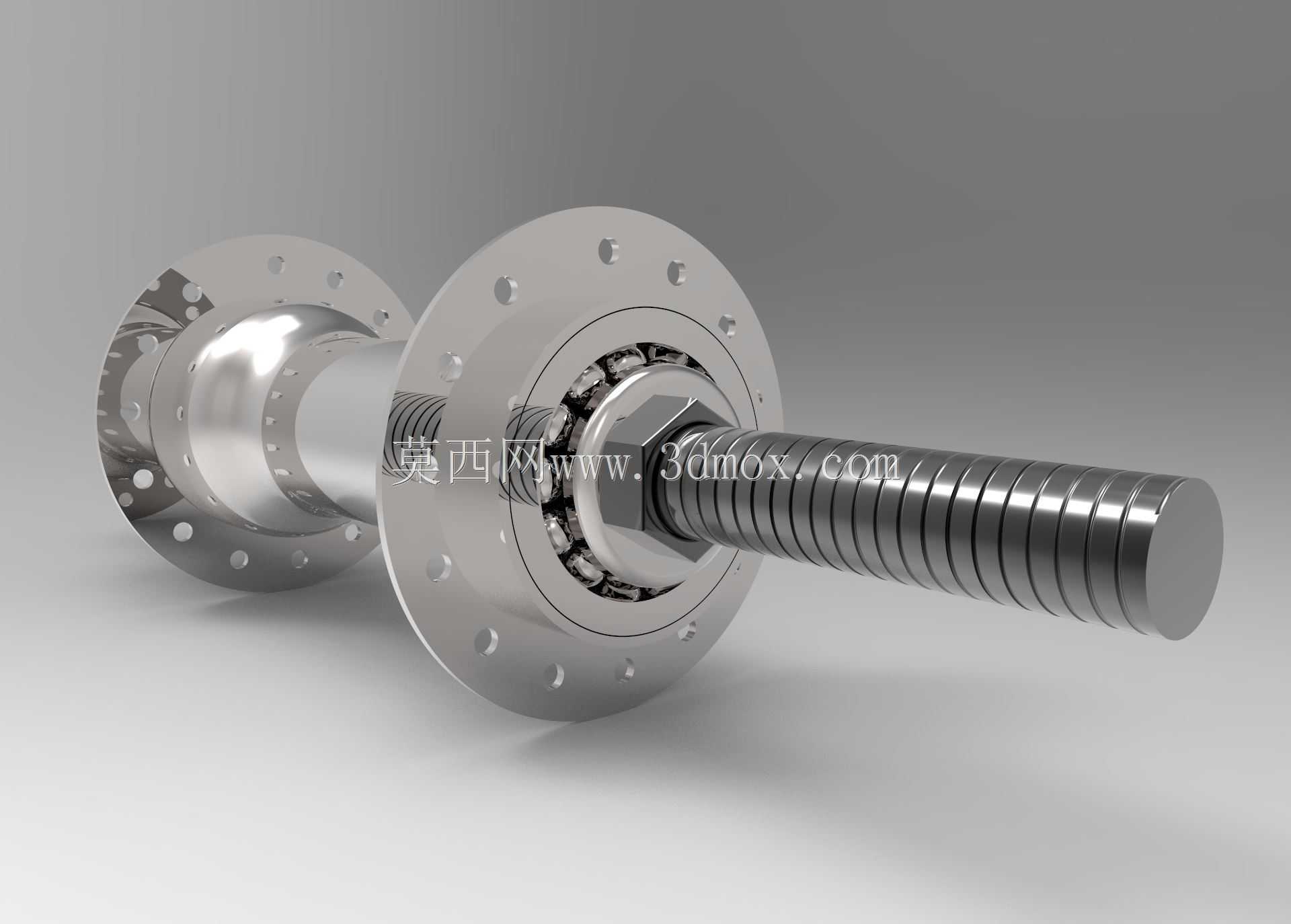

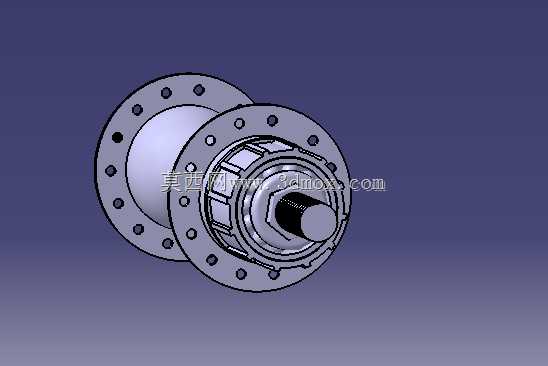

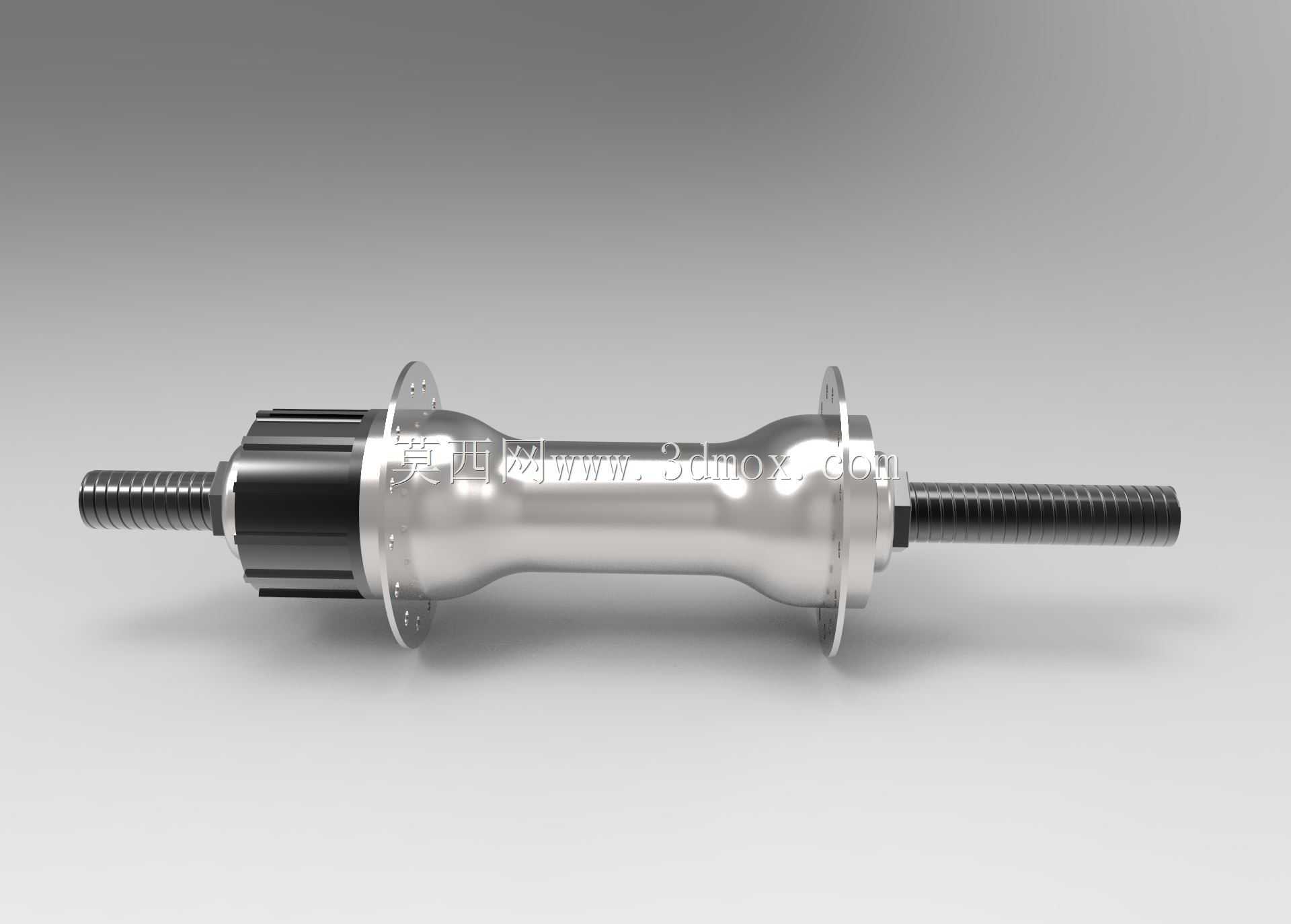

该组件是自行车后轮系统的核心承载传动部件，主要应用于民用通勤自行车、运动山地车及公路车的后轮装配场景，承担着连接辐条轮组、传递骑行扭矩、承载车身与骑乘者重量的核心作用，是保障轮组转动顺畅、骑行安全可靠的关键结构。从实际使用场景来看，该部件安装于自行车后轮的中心位置，两端通过法兰盘上的均匀分布孔位与辐条连接固定，中心穿轴结构与车架后叉的安装位配合锁紧，骑行过程中，脚踏传递的扭矩通过飞轮传导至该组件的轴身，带动整个后轮转动实现车辆前进，同时需要承受骑行过程中路面颠簸带来的径向、轴向冲击载荷，对结构强度、转动顺滑度都有较高要求。在功能特性设计上，该组件集成了轴承承载结构，内置的滚动轴承结构可以大幅降低转动过程中的摩擦阻力，减少骑行过程中的动力损耗，两端的法兰盘采用对称式多孔布局，能够均匀分散辐条的拉力，避免局部应力集中导致的法兰变形或断裂，中心的穿轴螺杆采用等径螺纹结构，既可以保证与车架安装位的锁紧强度，也能适配不同开档尺寸的车架后叉，具备较好的通用性。设计思路上，整体遵循自行车零部件的轻量化与高强度平衡原则，主体结构采用回转体对称设计，既便于机械加工过程中的车削、钻孔工序成型，也能保证高速转动过程中的动平衡性能，减少轮组转动时的偏摆晃动；轴承安装位采用阶梯轴结构设计，设置了对应的定位台阶，能够精准限制轴承的轴向位移，避免骑行过程中轴承窜动导致的轮组晃动，法兰盘上的辐条孔采用等角度均匀排布，可匹配常规编圈方式的辐条安装角度，保证辐条拉力均匀分布，提升轮组的整体结构稳定性。在外形尺寸与安装边界方面，该组件的轴向总长度适配常规自行车后叉的标准开档尺寸，两端法兰盘的外径尺寸匹配常规轮组的辐条排布半径，中心轴的直径符合通用自行车后轴的安装尺寸标准，安装时无需对车架或轮组进行额外改造，可直接替换同规格的常规后轴组件，安装过程中只需保证轴承位润滑充分、轴身锁紧力矩符合标准，即可实现顺畅的转动效果，能够满足日常通勤、中短途骑行等多种场景下的使用需求，结构设计兼顾了实用性、可靠性与加工经济性。
