冰箱制冷循环系统内部结构展示模型

该模型还原了家用及小型商用冷藏冷冻设备内部的制冷循环核心架构，可应用于制冷设备研发阶段的原理验证、职业院校制冷专业的实训教学、家电产品的内部结构科普展示等场景，能够帮助从业者、学习者直观理解蒸汽压缩式制冷的完整运行逻辑，无需拆解实体设备即可清晰观察各核心部件的排布与管路走向。

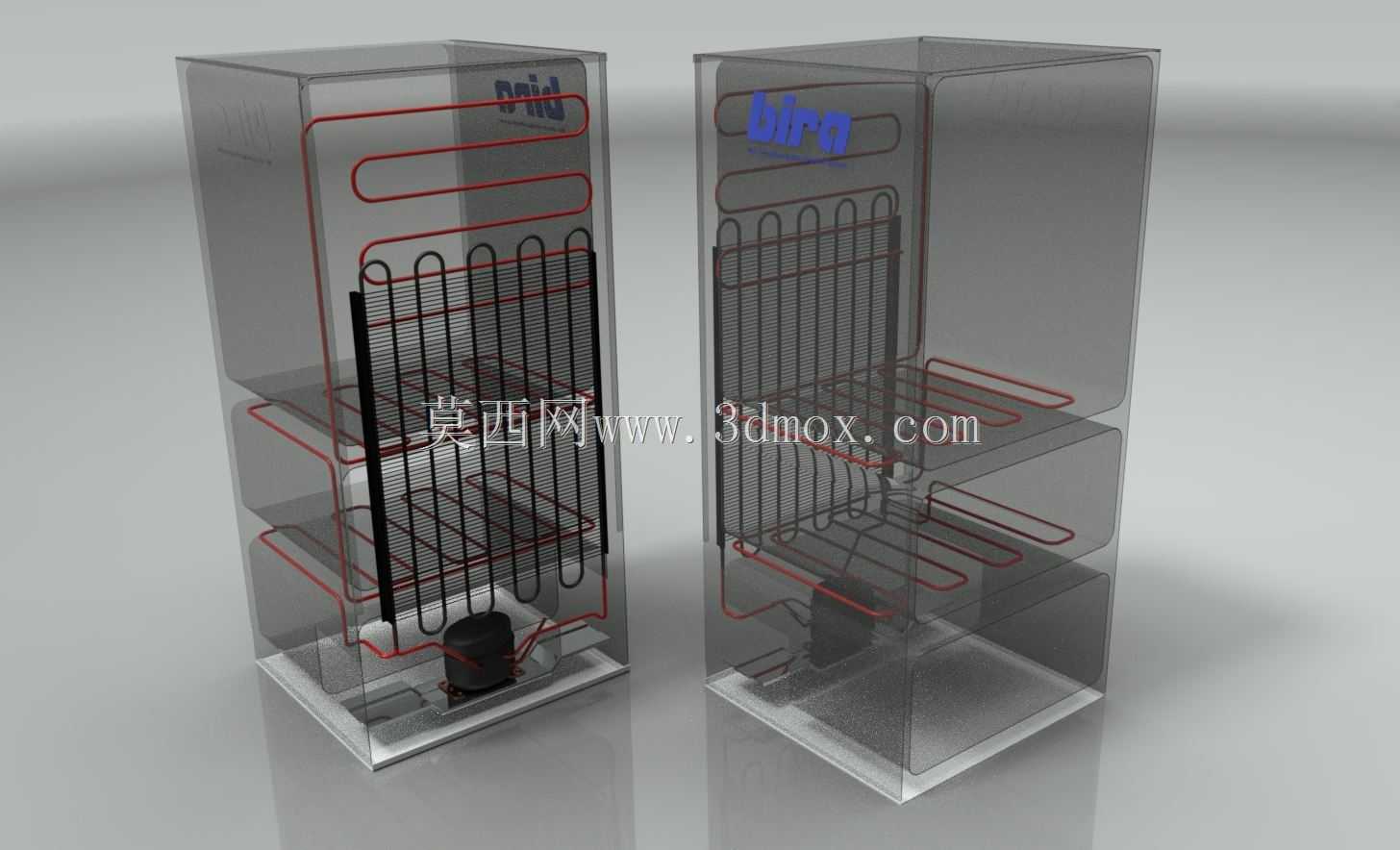

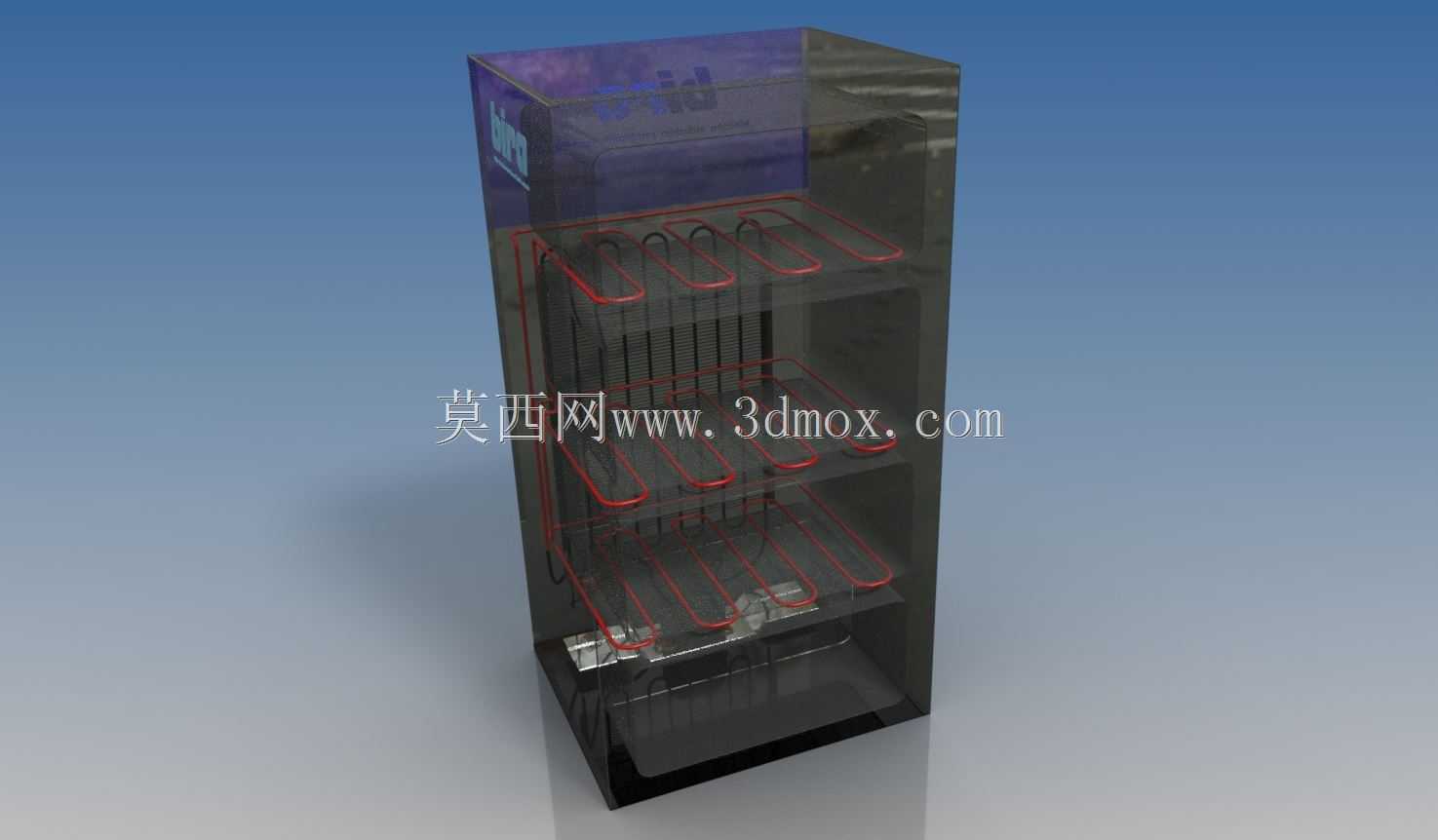

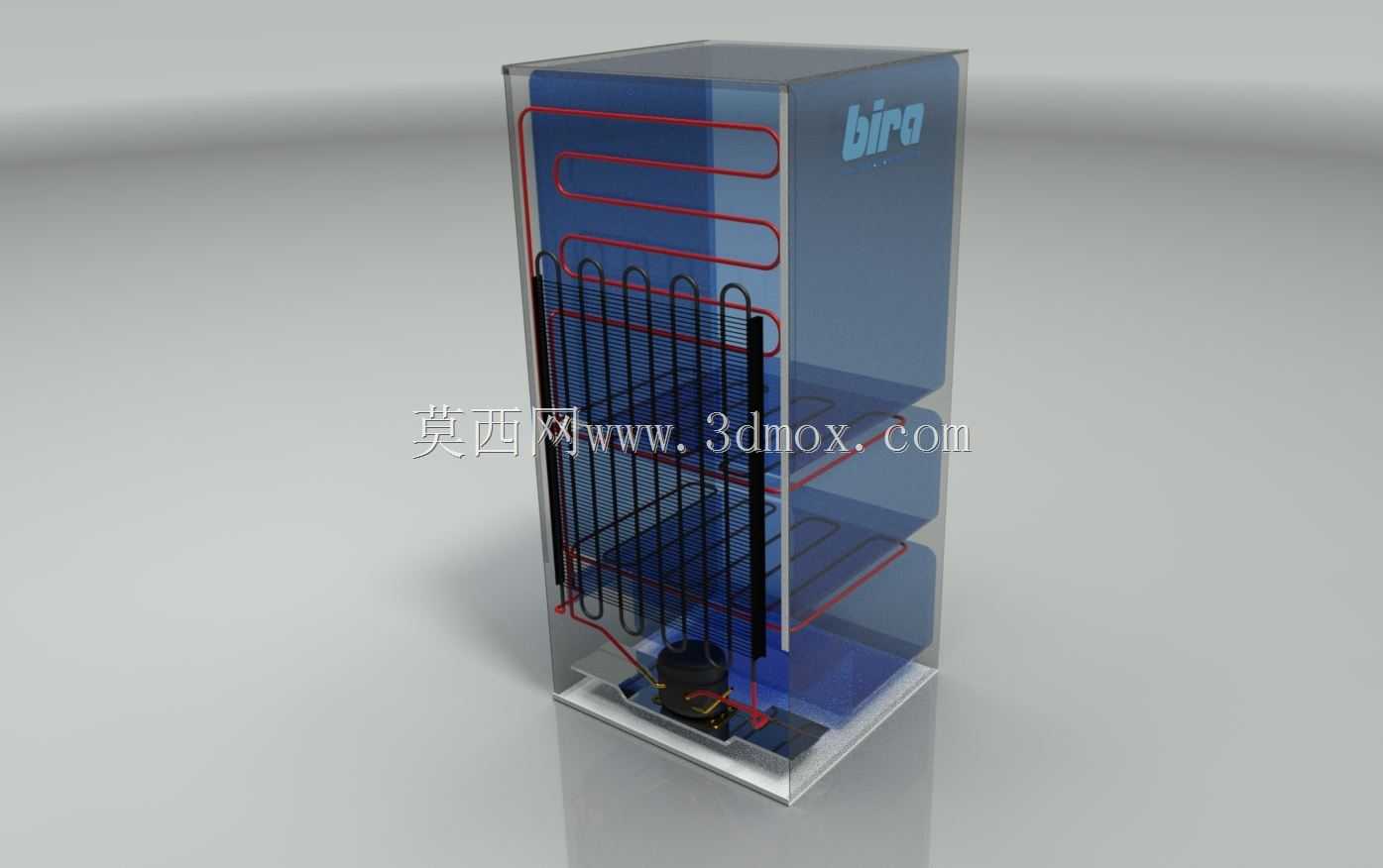

从实际用途来看，这套结构是冷藏冷冻类设备实现箱内降温的核心载体，通过制冷剂在封闭管路内的物态变化完成热量搬运，最终实现箱内空间的温度控制，满足食材存储、样品低温保存等不同场景的低温需求。模型完整呈现了制冷循环的四大核心部件排布：底部布置的压缩机作为循环动力源，负责将低温低压的气态制冷剂压缩为高温高压状态；侧置的蒸发器承担冷量输出功能，制冷剂在此处蒸发吸热，带走箱内热量；配套的冷凝管路负责将高压气态制冷剂的热量散发到外部环境，使制冷剂冷凝为高压液态；节流部件则对高压液态制冷剂进行节流降压，为蒸发器内的蒸发过程创造压力条件，红色管路清晰标注了制冷剂在不同阶段的流向，直观区分高压侧与低压侧的管路路径。

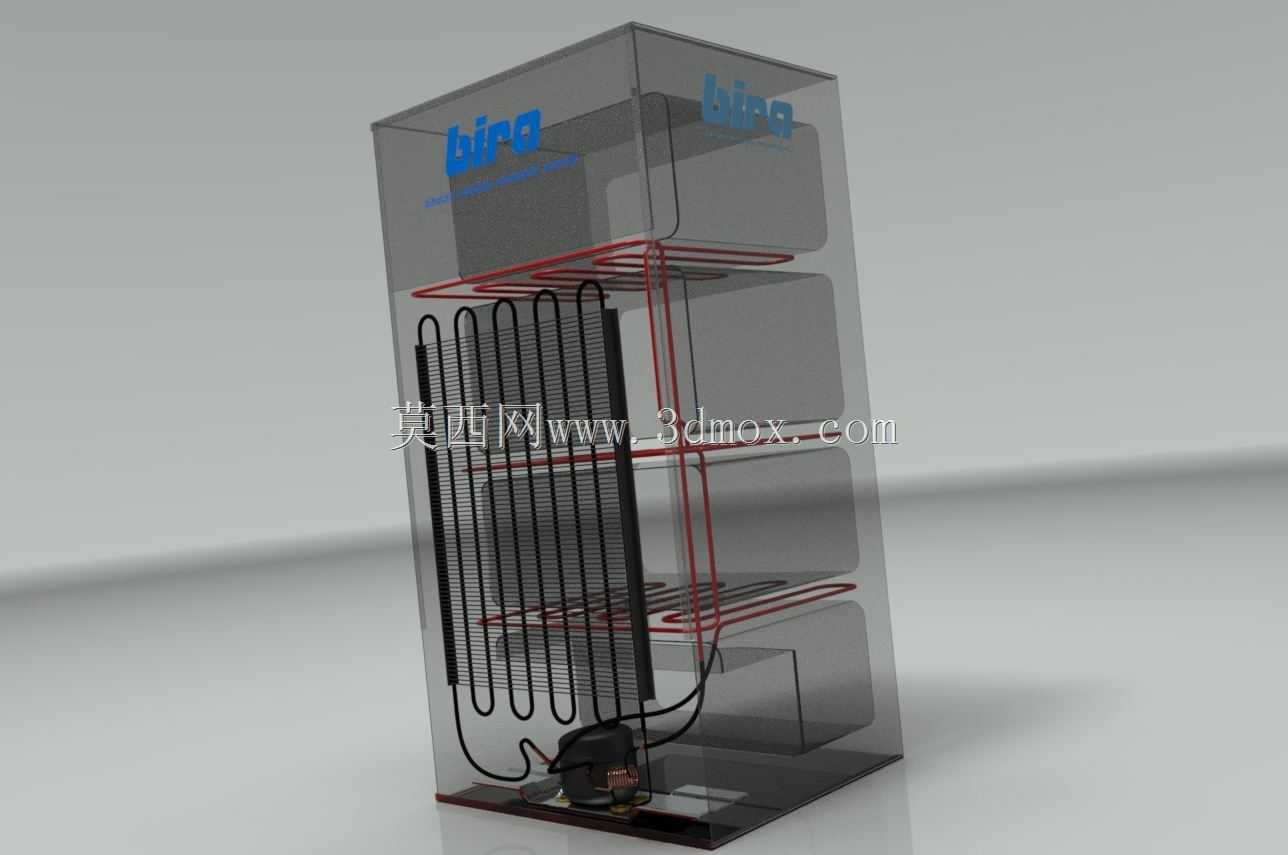

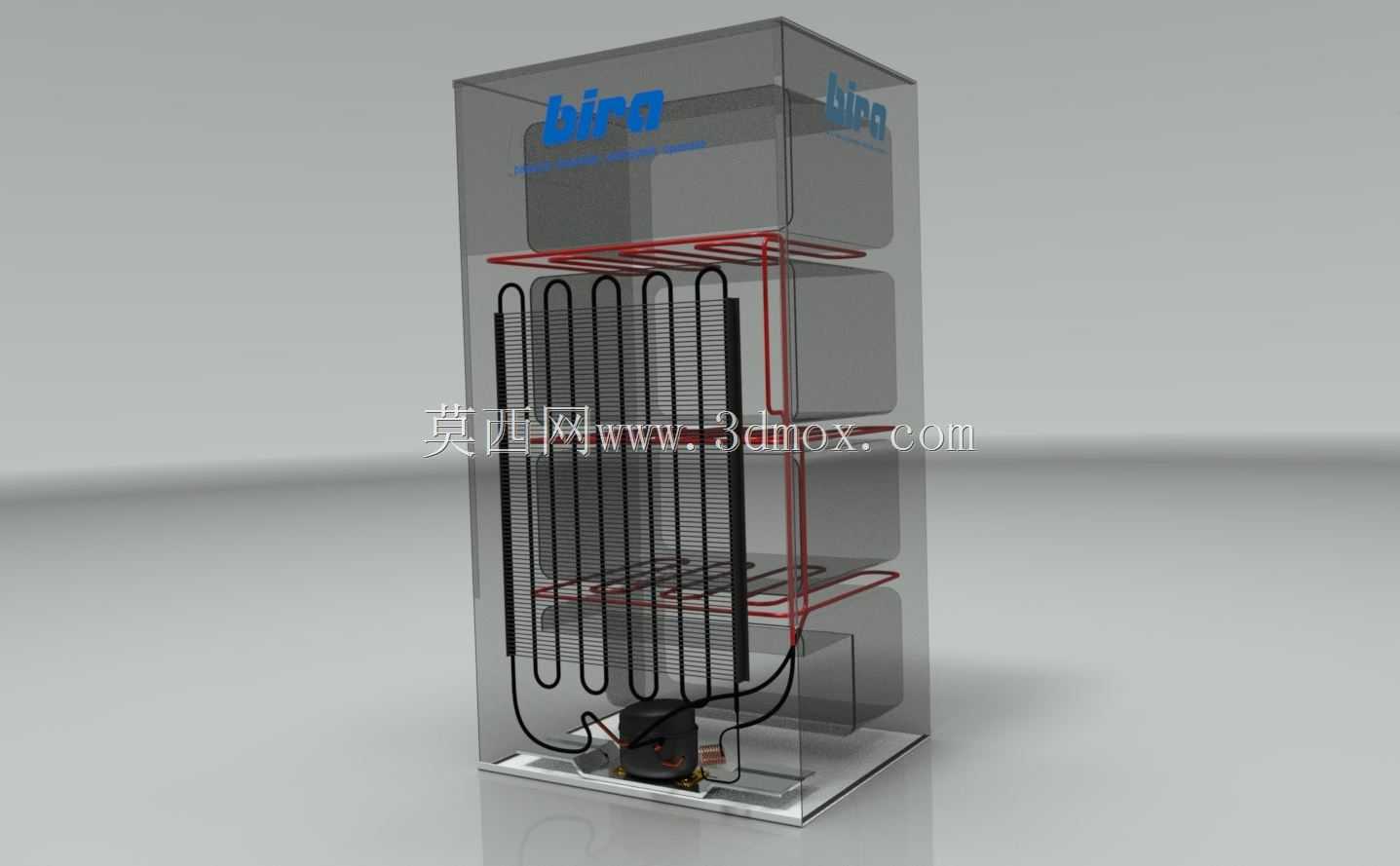

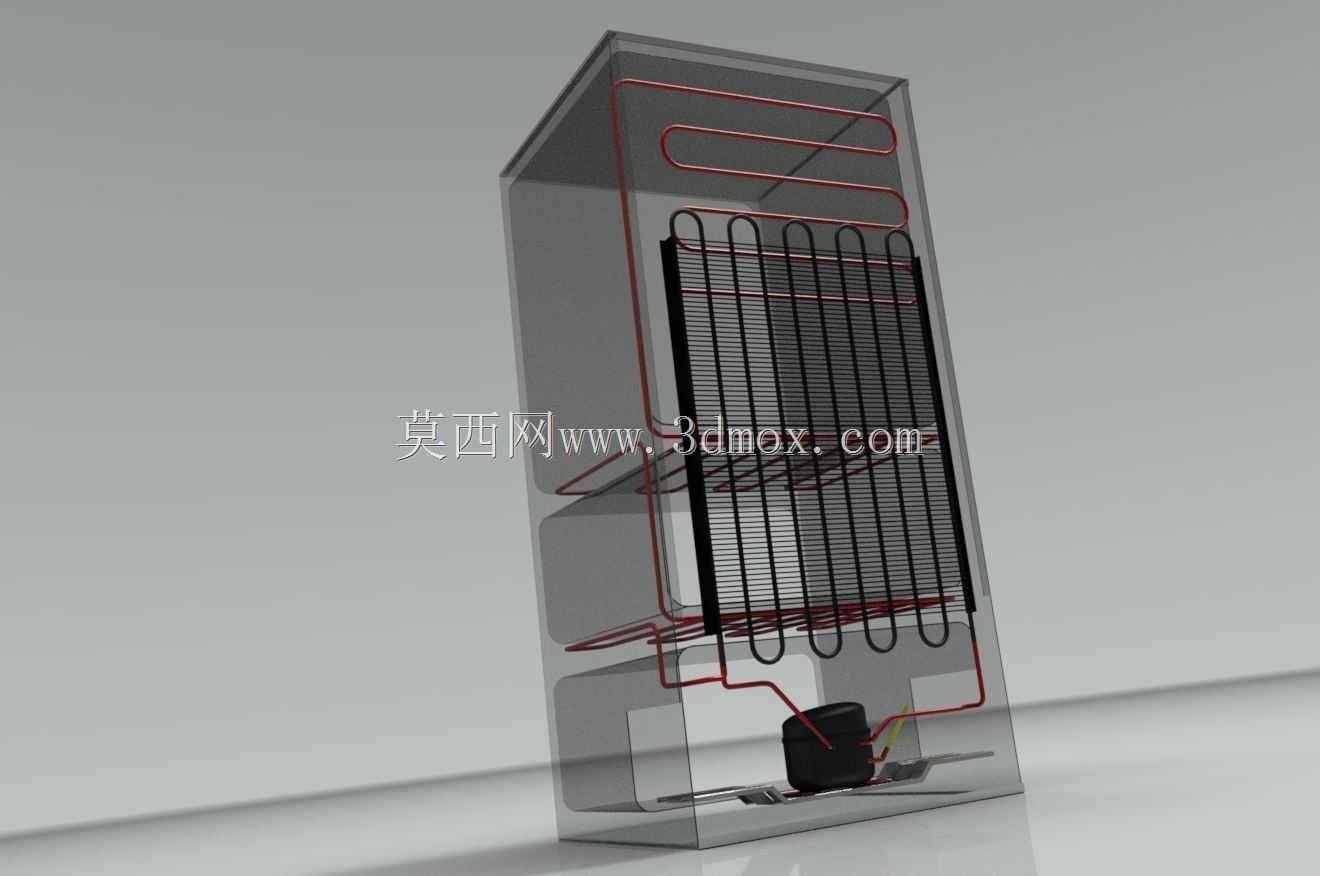

设计思路上，模型采用透明化外壳处理，省略了冰箱的外部钣金、内饰、门封等非核心结构，将视觉重心完全集中在制冷循环的核心部件与管路上，避免无关结构干扰对循环原理的观察；各部件的相对位置完全参考常规立式冷藏冷冻设备的内部布局，压缩机置于底部舱室，蒸发器沿箱体内侧竖向布置，冷凝管路贴合箱体背部排布，管路弯折弧度、部件连接方式均贴合实际生产中的装配逻辑，能够真实还原实体设备内的部件安装空间关系。

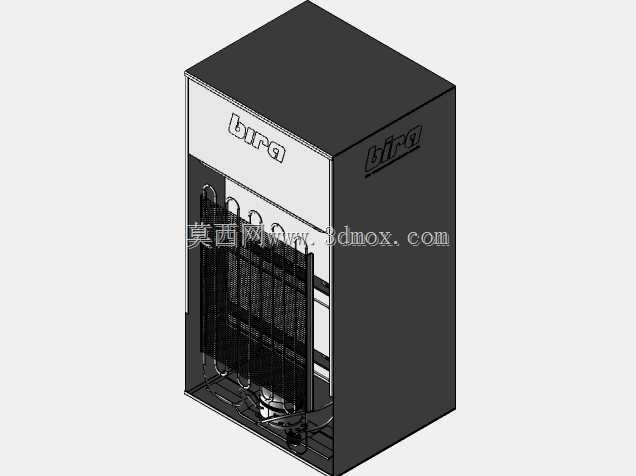

从安装边界与尺寸适配来看，模型整体采用立式长方体布局，整体轮廓匹配常规200升左右立式双温区冷柜的内部空间尺寸，底部预留了压缩机安装的减震支撑空间，各管路与箱体内壁预留了足够的安装间隙，既满足管路保温层的铺设要求，也避免管路与箱体结构产生干涉；蒸发器的竖向排布高度覆盖了冷冻、冷藏两个温区的高度范围，能够同时为两个温区提供冷量，管路间距参考实际产品的换热效率要求设置，保证冷量输出均匀；压缩机的安装位预留了固定脚、接线端的装配空间，冷凝管路的排布长度匹配对应制冷量下的散热需求，整体结构的空间利用率符合家用制冷设备的紧凑化设计要求，可直接作为小型制冷设备结构布局的参考方案使用。
