双层重载辊道物料输送设备结构设计

这款双层结构的重载辊道输送设备，主要面向重型加工制造车间的立体物料转运场景，可适配机械加工、焊装、重型装配等产线的工序间物料输送需求，能够承载单批次数百公斤级的重型工件、工装托盘或料箱，解决传统单层输送线占用横向场地面积大、无法实现上下层异向物料流转的痛点。在实际生产场景中，该设备可嵌入产线的上下料工位、缓存工位之间，上层可承接上道工序流转来的待加工重型工件，下层可反向输送完工工件或空托盘，在有限的车间占地空间内实现双向物流输送，大幅提升车间单位面积的物流周转效率，尤其适合厂房横向空间受限、需要立体规划物流路径的重型制造车间。

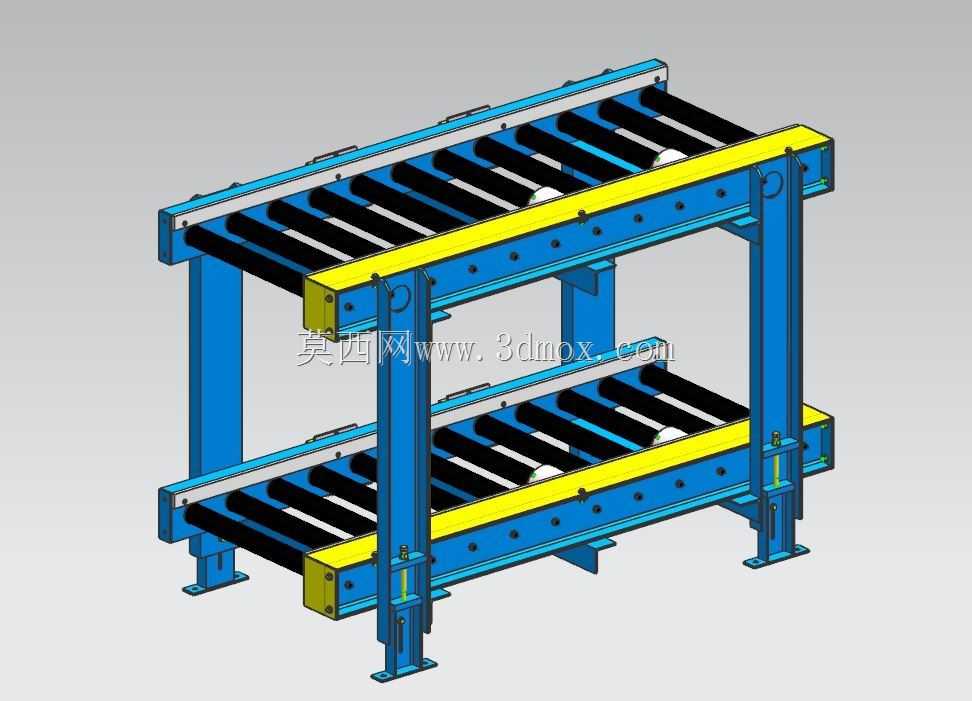

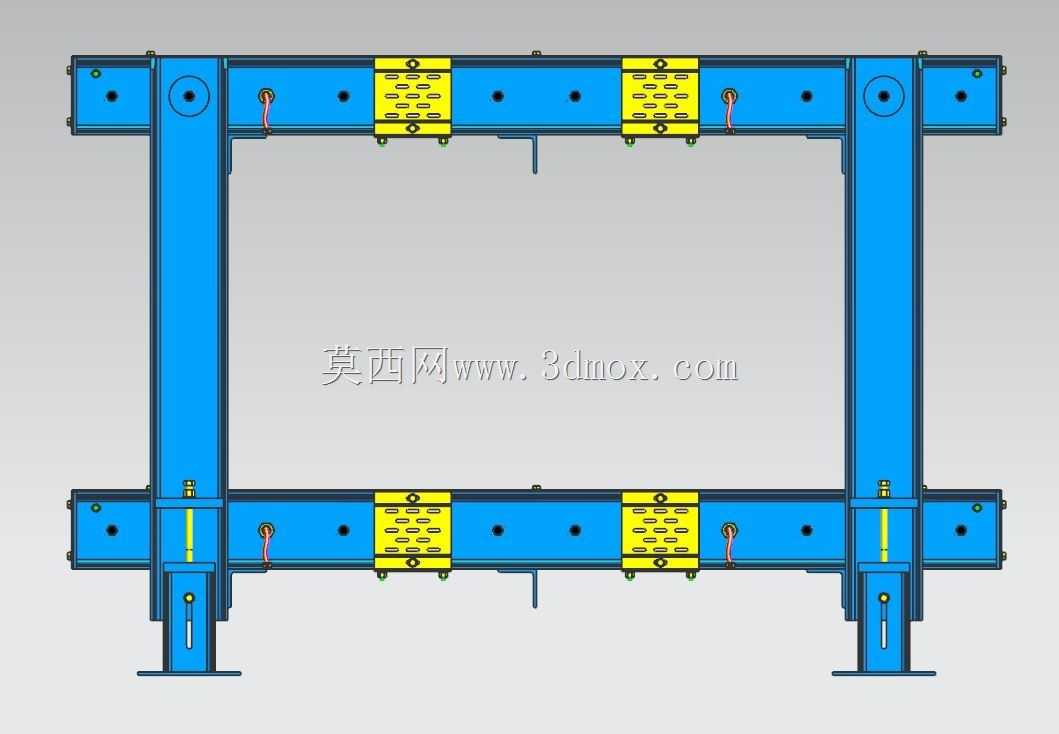

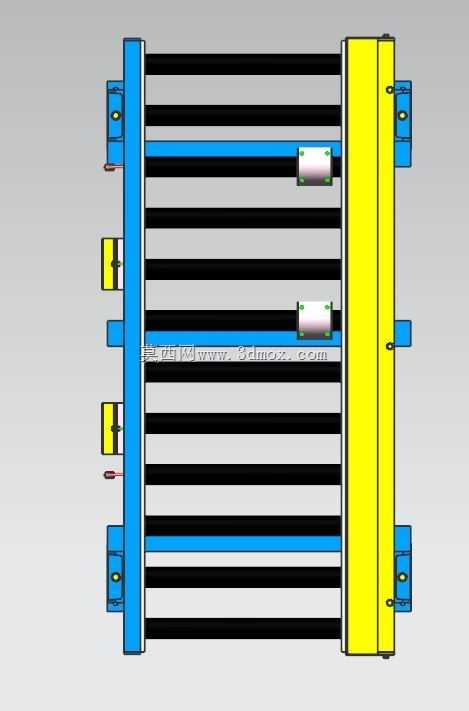

从功能特性来看，该设备采用双排并列辊筒作为承载输送面，辊筒间距经过优化设计，既能够保证大尺寸重型工件输送过程中无卡滞、无下沉变形，也能适配小尺寸托盘的平稳输送，不会出现托盘卡入辊缝的问题；两侧的黄色边梁为高强度型钢焊接后加工而成，既作为辊筒的安装基准面，也可作为工件输送的侧导向边界，防止重型工件偏移掉落；整体机架采用蓝色方通型材组焊结构，支腿带有可调高度的安装脚杯，可适配车间地面不平整的安装场景，调整支腿高度即可保证整线输送面的水平度，避免工件因输送面倾斜出现自行滑移的安全隐患。

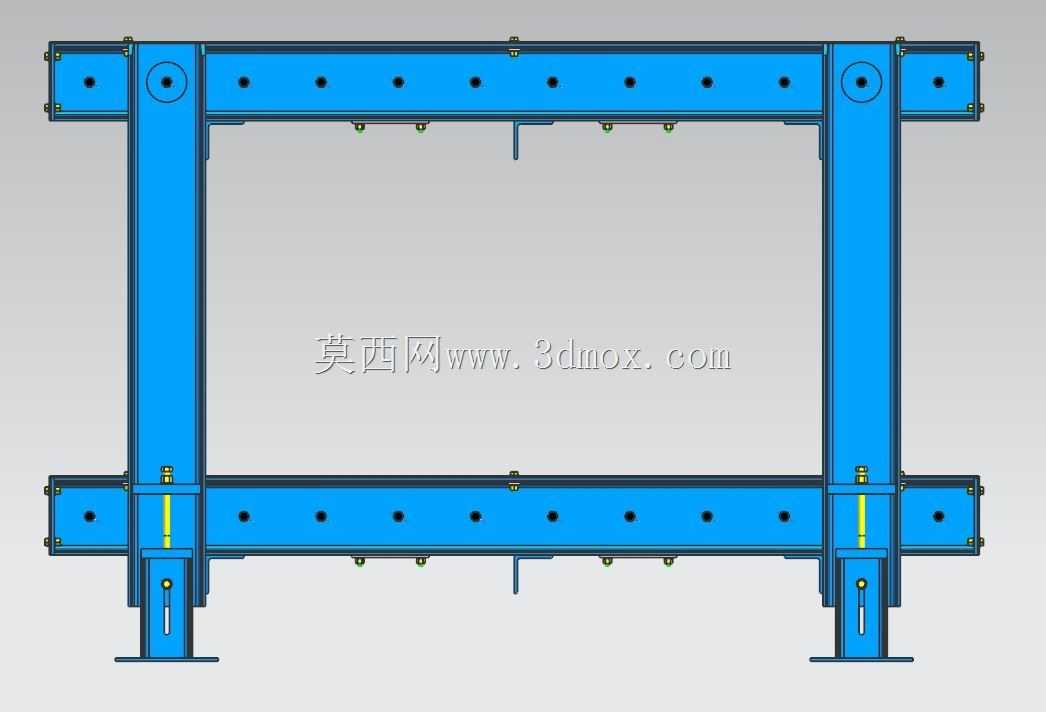

在设计思路上，该设备优先保障重载工况下的结构刚性，所有承重梁的截面尺寸都经过受力校核，双层结构的中间支撑立柱采用加厚型材，避免上层满载时出现机架下挠变形；辊筒的安装轴采用大直径调质钢材质，配合密封轴承，可长期承受重载冲击载荷，降低长期运行的维护频次；上下两层输送结构独立装配，可根据实际产线需求分别调整输送速度，也可单独启停，适配不同工序的生产节拍差异。

从安装边界来看，该设备为模块化组装结构，单段设备的长度可根据产线布局拼接延伸，设备整体宽度适配行业通用的重型托盘尺寸，支腿的安装孔位预留了横向调节余量，可与前后段的加工设备、移栽机构、升降台等工位精准对接，安装时无需对车间地面做特殊预埋处理，通过膨胀螺栓固定可调脚杯即可完成安装固定，设备侧边预留了驱动组件、检测传感器的安装位置，可根据需求加装动力驱动模块、工件到位检测装置、阻挡定位机构，拓展为自动化输送线的核心组成单元。
