可伸缩移动辊式柔性输送设备结构设计

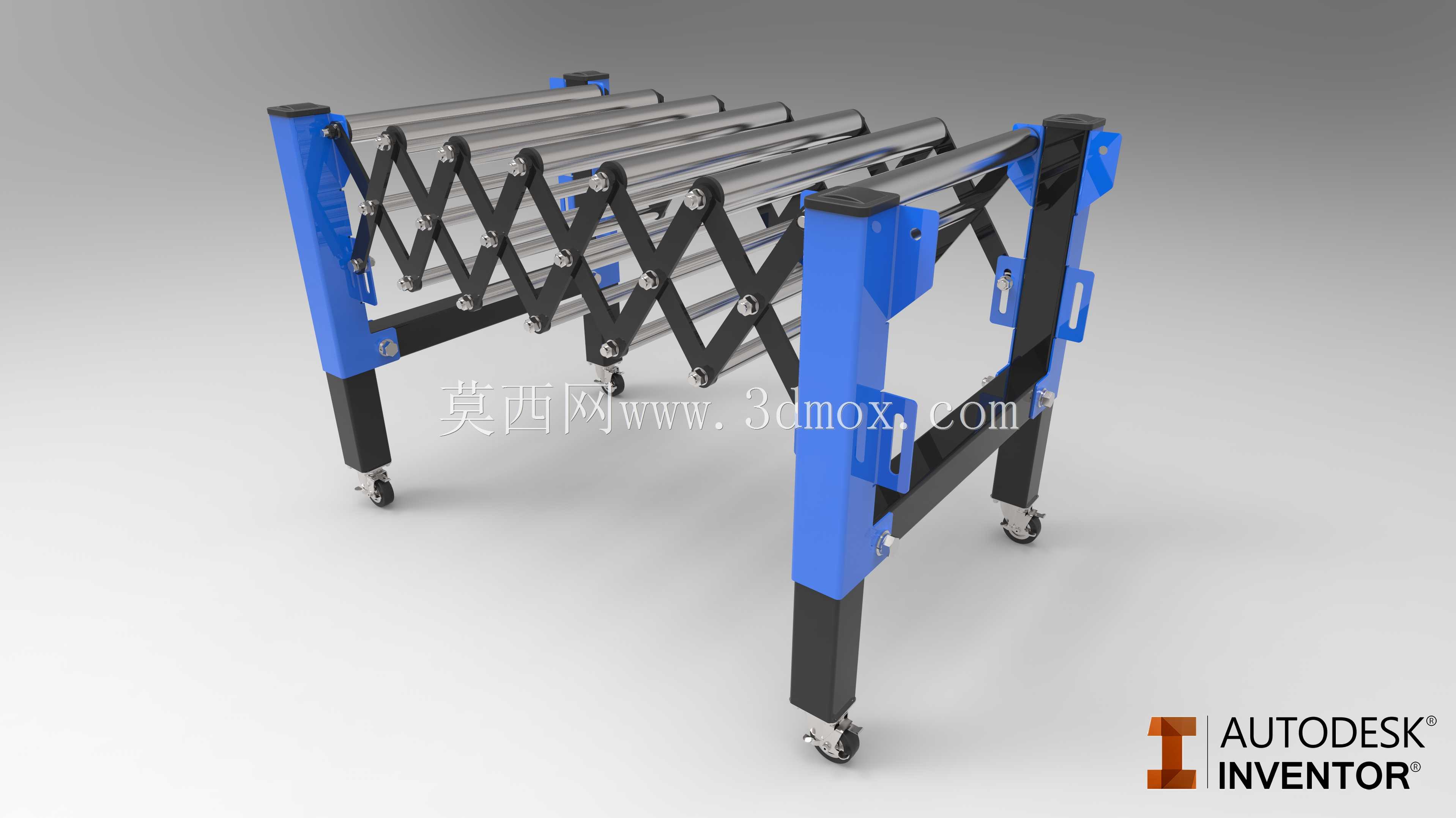

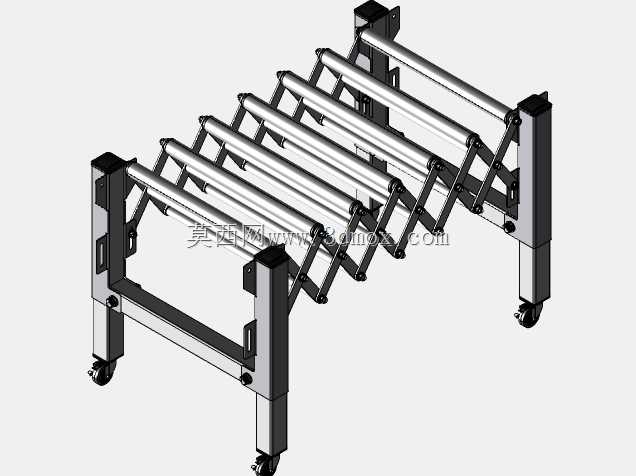

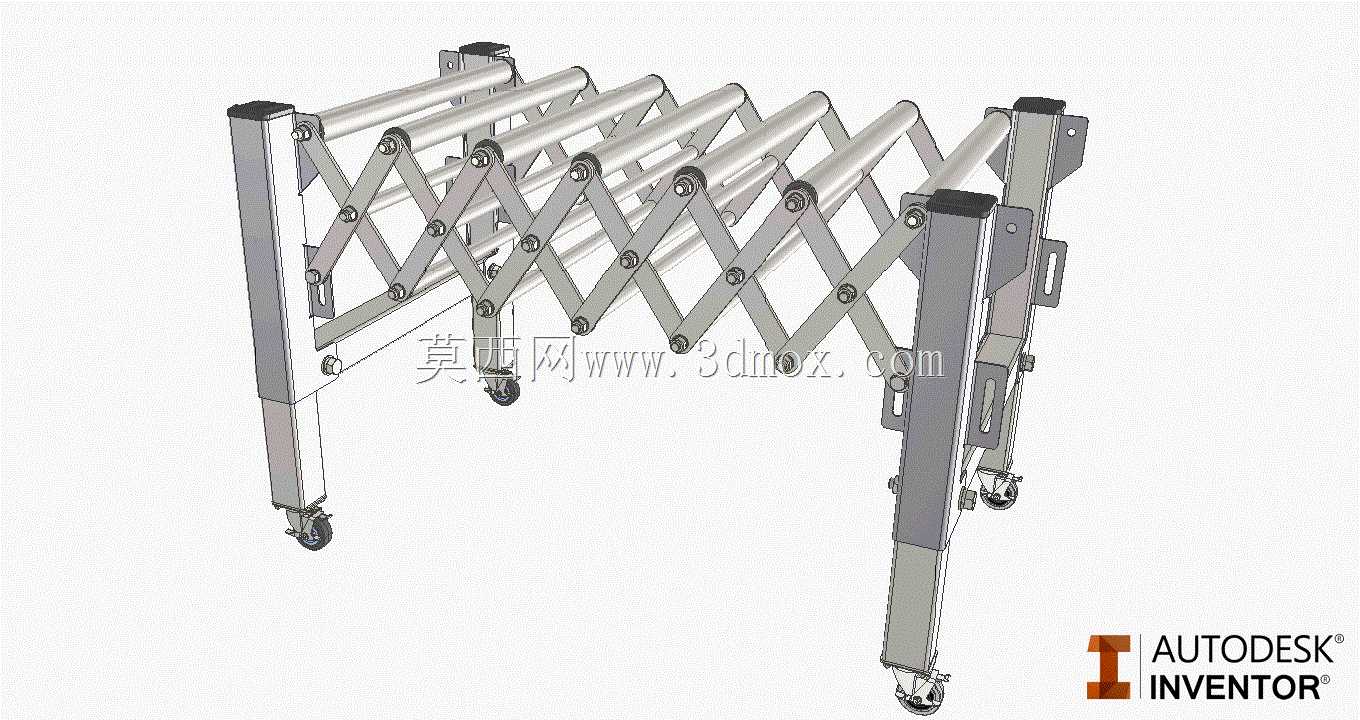

这款可伸缩辊式柔性输送设备，主要面向仓储物流分拣、车间工序间物料转运、装卸货接驳等多元作业场景设计，能够适配不同长度的输送距离需求，解决固定长度输送机无法灵活调整作业范围、难以适配多变工位布局的痛点。在实际生产作业中，该设备可灵活布置在生产线末端与仓储暂存区之间、货车车厢与仓库月台之间，或是多段工序的衔接位置，无需额外搭建固定输送机架，即可快速完成输送线路的搭建，尤其适合作业点位频繁变动、输送距离不定的柔性生产场景与临时物流转运需求。设备核心功能依托剪叉式伸缩机架实现，多组平行布置的镀锌辊筒通过剪叉连杆结构连接，伸展时可拉长整体输送长度，收缩时可大幅缩小设备占地空间，便于收纳与转场；底部配置的带刹车万向脚轮，可让设备轻松推动移位，到达作业位置后踩下刹车即可固定设备位置，避免作业过程中设备滑移影响输送稳定性。辊筒采用光滑镀锌金属材质，表面摩擦系数适中，既可以依靠物料重力实现无动力下滑输送，也可根据需求加装驱动组件实现动力输送，适配箱装货物、袋装物料、规整工装件等多种形态的物料输送，单段输送的承载能力可满足常规轻工、电商、机械加工车间的常规物料转运需求。在设计思路上，该设备优先考虑作业灵活性与结构可靠性，两侧支撑立柱采用分段式结构，上部蓝色段为辊筒安装支座，下部黑色段为高度调节支腿，可根据对接设备的高度差调整整体输送面高度，适配不同高度的月台、生产线、工作台的接驳需求；剪叉连杆采用铰接点连接，伸缩过程中各辊筒始终保持平行等距状态，不会出现辊筒歪斜、间距不均导致的物料卡滞问题；两端的支撑立柱做了加强结构设计，避免设备伸展到最长状态时出现端部下垂、结构变形的问题。从安装边界来看，设备完全收缩状态下长度仅为伸展状态的三分之一左右，宽度控制在常规输送设备的通用尺寸范围内，可轻松通过标准车间通道、仓库门与货运电梯，无需拆解即可完成跨区域转场；设备作业时无需在地面打膨胀螺栓固定，也不需要外接复杂的管线，无动力版本可直接投入使用，动力版本仅需就近接入常规工业电源即可运行，对作业场地的适配性极强，能够在狭小空间内完成布置，不会占用过多的车间或仓储使用面积。设备整体结构兼顾了轻量化与结构强度，日常维护仅需定期对铰接点、辊筒转轴加注润滑脂即可，维护成本极低，可长期在车间、仓储等常规工业环境下稳定作业。
