工业皮带式物料输送传送设备结构

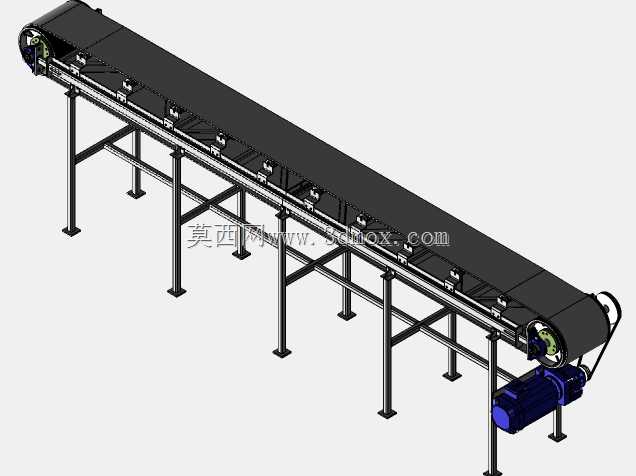

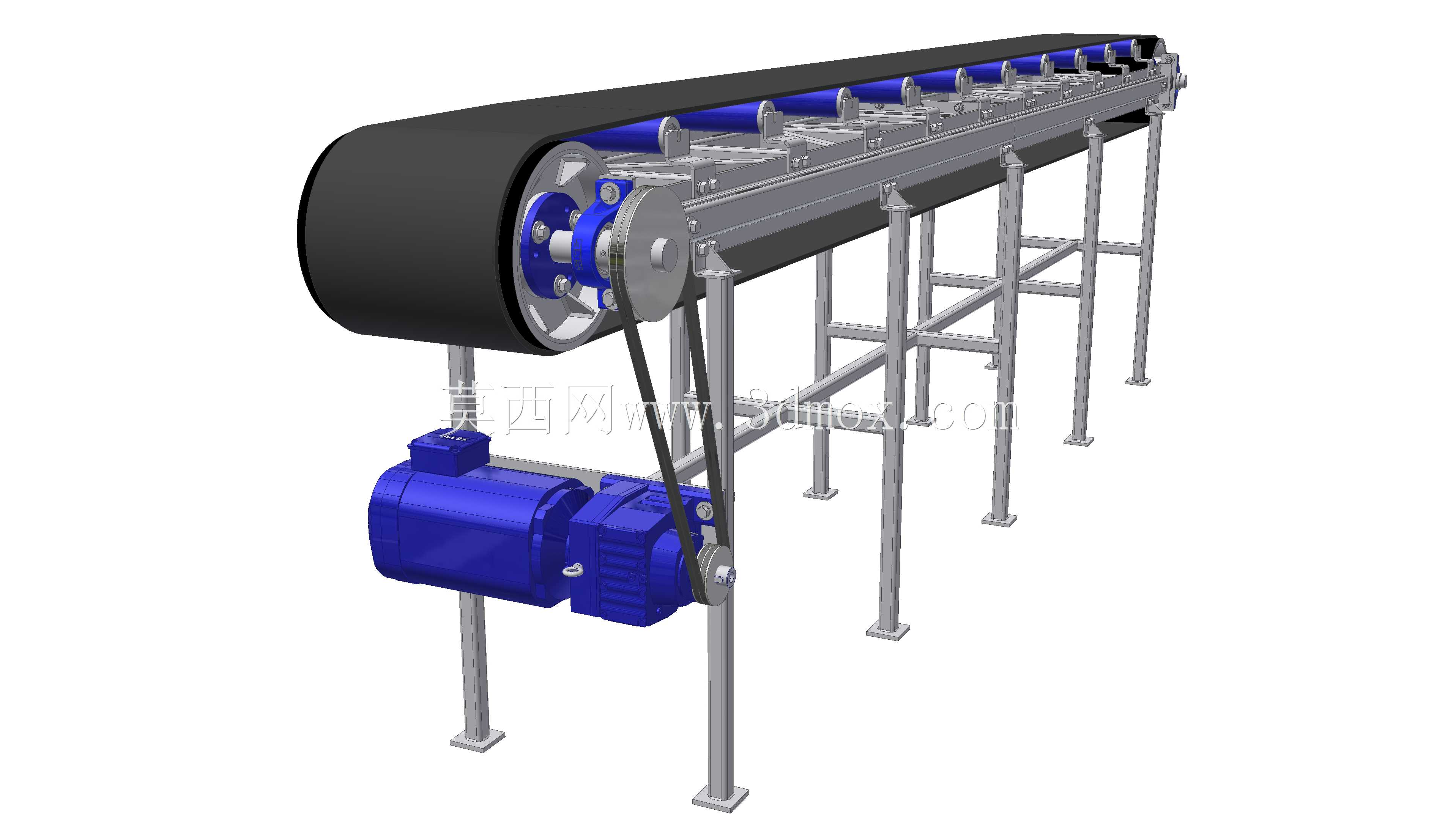

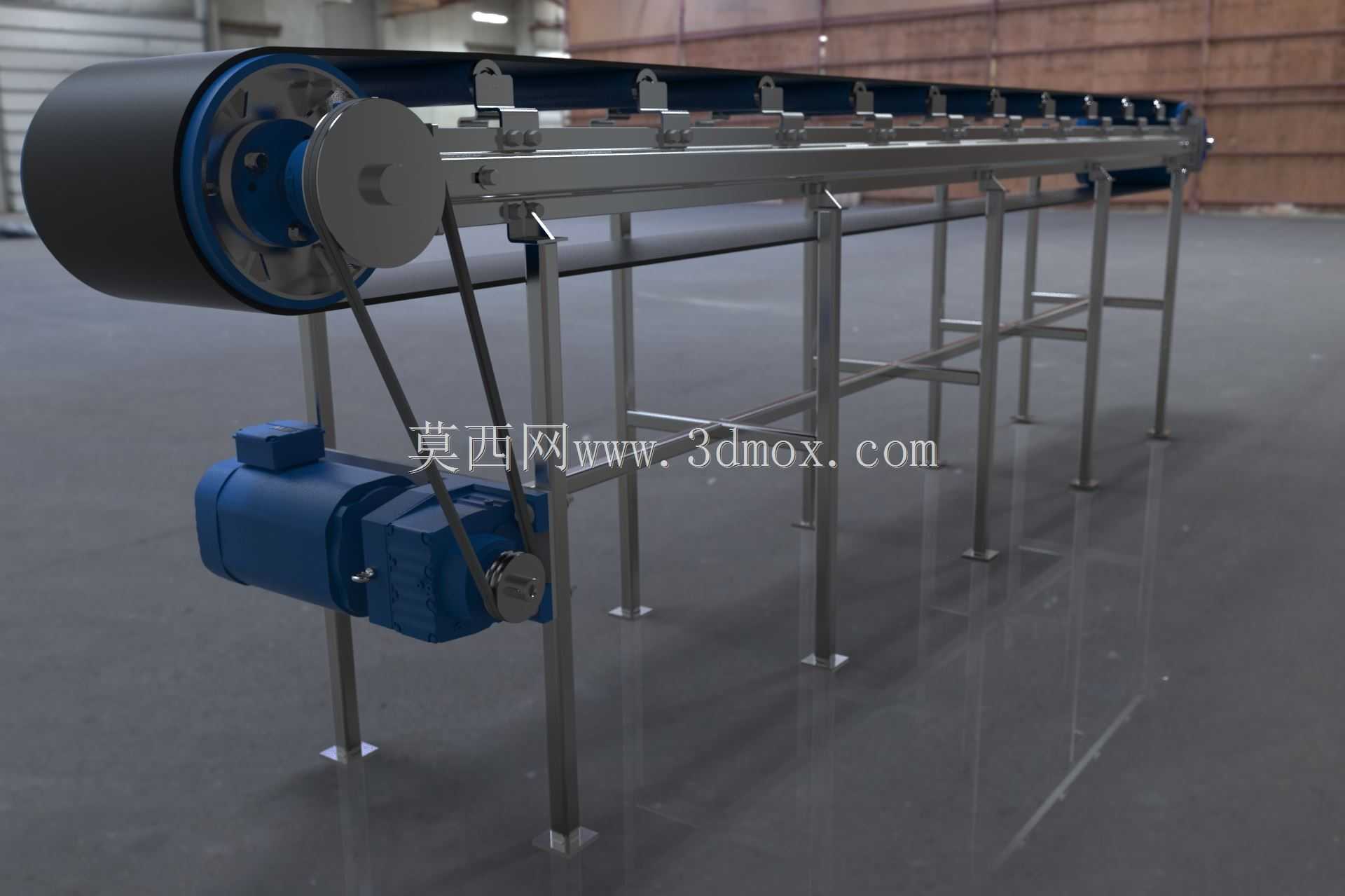

该皮带式输送设备主要面向生产车间物料转运、流水线工序衔接、仓储出入库分拣等场景设计，可适配轻工包装、食品加工、电子元器件组装、五金零部件流转等多类生产场景，能够在固定工位间完成散料、盒装件、小型加工件的水平连续输送，替代人工反复搬运作业，有效降低车间内物流转运的人力消耗，提升工序间物料流转的连贯性与节拍稳定性。设备采用开放式机架设计，主体支撑结构选用不锈钢型材搭建，支脚配置可调式固定底座，可根据现场地面平整度调整整机水平度，适配不同高度的对接工位，机架整体采用分段式焊接拼装结构，横向设置多道加强横撑，保障长距离输送时机架的结构刚性，避免运行过程中出现机架晃动、皮带跑偏的问题。动力端采用侧装式减速电机搭配皮带轮传动结构，电机通过三角带将动力传递至主动辊筒，主动辊筒表面做滚花防滑处理，增大与输送皮带的接触摩擦力，保障动力传递效率，从动端配置张紧调节机构，可通过调整两端轴承座的位置调整皮带张紧度，补偿皮带长期运行产生的拉伸形变，降低皮带打滑、跑偏的故障概率。输送面采用平型黑色PVC输送皮带，皮带下方间隔设置多组托辊，承托皮带及上方输送物料的重量，避免皮带受载后出现下凹形变，保障输送面的平整度，可适配不同底面形态的物料输送需求，设备整体宽度适配常规周转箱、小型加工件的尺寸要求，长度可根据现场安装空间进行模块化拼接调整，安装时仅需固定支脚位置、对接电源即可完成部署，无需复杂的现场土建施工。整机传动部件外侧设置简易防护结构，避免运行过程中衣物、杂物卷入传动部位，设备运行噪音低，输送速度可通过配套调速装置根据生产节拍灵活调整，既可以独立作为单点物料转运设备使用，也可以多台拼接组成长距离输送线，或与生产加工设备、分拣设备、提升设备对接，组成完整的生产物流输送系统，适配不同生产场景的布局需求。
