紧凑型麦克纳姆轮全向移动底盘结构设计

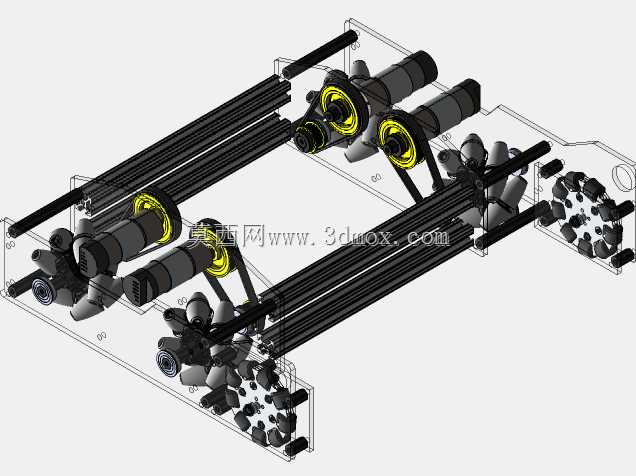

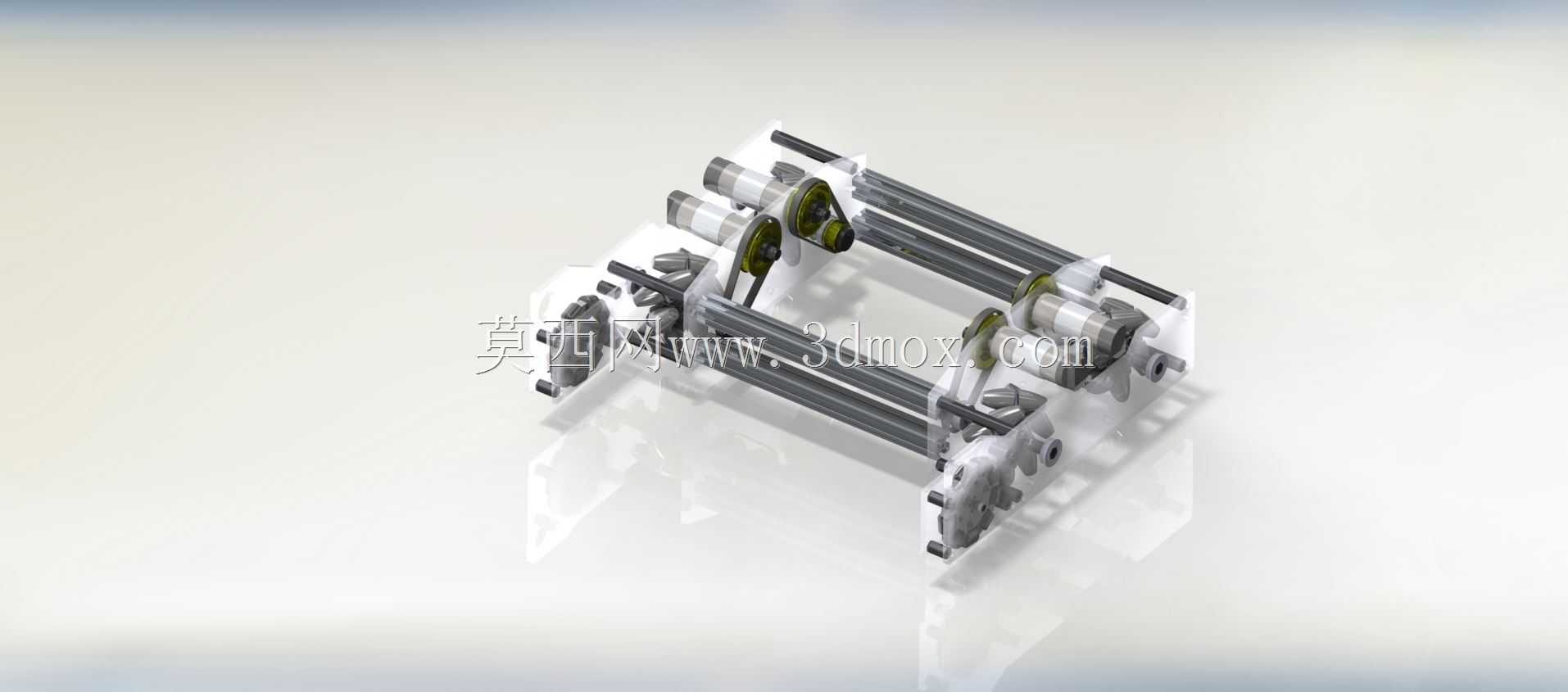

该麦克纳姆轮驱动移动底盘，主要面向窄空间物料转运、智能仓储分拣接驳、产线工位间柔性配送、巡检机器人搭载等应用场景，可在受限通道、密集工位排布的车间环境内完成任意方向平移、原地零半径转向动作，无需预留传统轮式底盘所需的转弯半径空间，适配空间利用率要求较高的生产作业场景。底盘前部采用Omniwheel辅助轮支架布局，将辅助支撑轮组整合至底盘前端框架内侧，最大化压缩纵向安装尺寸，在保证轮组支撑稳定性的前提下，缩减整体结构占用空间，可适配更多狭小安装场景的搭载需求。整体框架采用平行双横梁搭配侧置轮组安装座的结构形式，四根麦克纳姆轮分别独立布置在底盘四角位置，每一组轮体都配套独立的传动连接结构，可通过不同轮组的转速差与转向组合，实现横向、斜向、旋转等全向移动动作，解决传统差速底盘在窄空间内转向困难、移动路径受限的问题。设计过程中对轮组安装位的同轴度、轮体与框架的间隙做了针对性优化，避免轮组运转过程中与框架结构发生运动干涉，同时对进气通路结构做了优化调整，保障驱动单元的散热与运行稳定性。轮组安装座采用一体化定位设计，预留了标准安装孔位，可直接适配常规驱动单元的装配需求，框架横梁采用等间距平行布置，上部预留了平整的搭载安装面，可根据实际使用需求加装载物平台、机械臂、检测模块等不同功能组件，安装边界规整，无需额外做结构改造即可完成上层设备的固定装配。传动结构采用直连式布局，减少了中间传动环节的动力损耗，同时降低了结构复杂度，便于后期的维护与部件更换，轮体的安装高度统一，保证底盘在平整地面行驶时的受力均匀性，避免出现单轮受力过大导致的磨损加剧问题。整体结构紧凑，在保证结构强度的前提下尽可能缩减了整体外形尺寸，可适配电梯轿厢、窄通道货架区等空间受限场景的通行需求，为各类移动作业类设备提供稳定可靠的全向移动承载基础。
