多电机联动双速减速箱传动结构设计

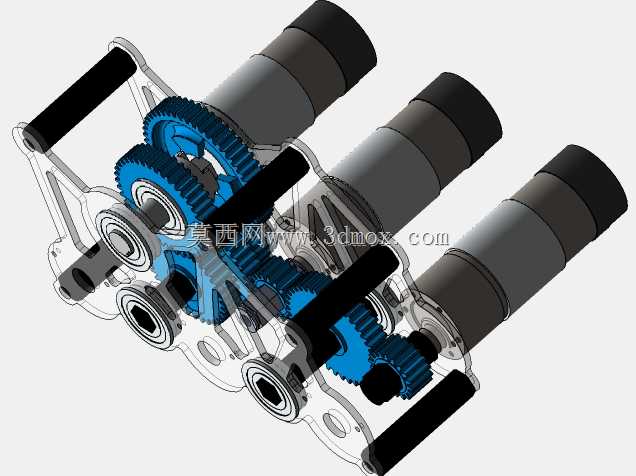

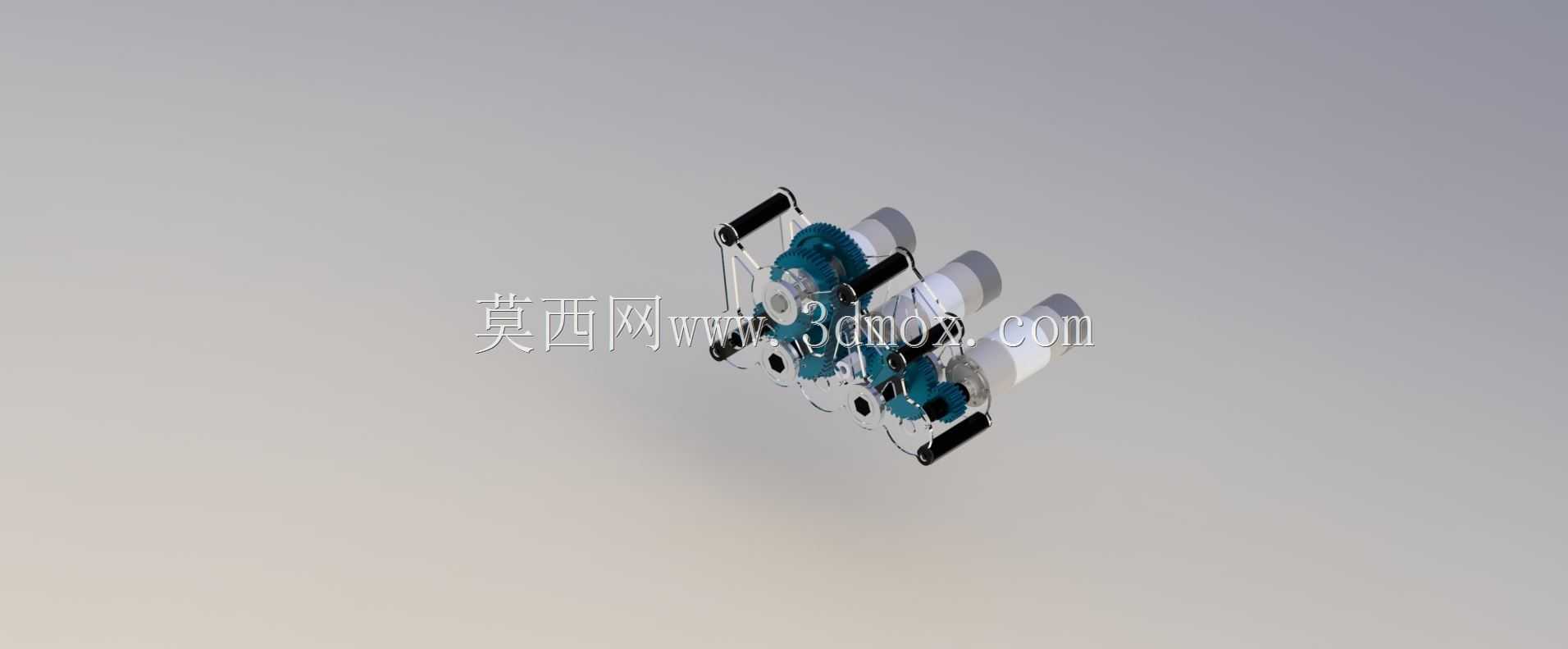

这款多电机联动的双速减速箱，主要面向竞技类移动机器人、小型重载AGV以及特种作业小型移动平台的动力传输场景，能够在有限的安装空间内，为行走机构提供大扭矩、双档位可调的动力输出，解决单电机驱动在狭小空间内扭矩不足、变速响应滞后的痛点。在实际应用场景中，这类减速箱可适配需要兼顾高速行进与低速大扭矩爬坡、越障的移动设备，比如赛事竞技机器人在对抗场景下，既需要高速位移完成战术走位，也需要低速大扭矩完成推挤、抬升等对抗动作，该减速箱可通过多电机的协同配合实现档位切换，无需额外加装外置变速机构，大幅压缩动力单元的整体占用空间。从功能特性来看，该减速箱采用三级平行轴齿轮传动结构，三个驱动电机沿箱体轮廓平行排布，通过不同齿轮副的啮合切换实现两档传动比输出，高速档可满足设备快速移动的转速需求，低速档可将电机输出扭矩放大数倍，适配重载作业工况；箱体采用镂空式轻量化结构设计，在保证齿轮啮合安装定位精度的前提下，尽可能削减非受力区域的材料厚度，降低整体自重，提升移动设备的有效载荷占比。设计思路上，该结构优先考虑安装边界的紧凑性，将三个电机的安装位与齿轮传动腔集成在同一薄壁壳体内，输入轴与输出轴的位置沿箱体长度方向错落排布，输出端采用带轴承座的伸出轴设计，可直接与行走轮、执行机构的输入轴对接，无需额外加装传动联轴器；齿轮副采用直齿圆柱齿轮搭配，传动效率高、加工装配难度低，啮合间隙可通过箱体上的轴承安装位微调，保证传动过程的平稳性，降低高速运转下的齿轮噪音。外形尺寸与安装边界方面，该减速箱整体呈长条形轮廓，三个电机的圆柱外壳沿箱体一侧平行排列，最大外轮廓尺寸适配小型移动机器人的底盘安装空间，安装孔位沿箱体边缘的加强筋位置分布，可直接通过螺栓固定在设备底盘的安装平面上，输出轴的伸出长度预留了与行走轮毂连接的配合余量，不会与底盘其他结构产生运动干涉；箱体的镂空区域既可以作为齿轮啮合的观察窗口，也能为运转过程中的齿轮提供散热通道，避免长时间高负载运转下齿轮箱内部温度过高，润滑脂失效影响传动寿命。
