八英寸八轮FRC赛事专用驱动底盘结构

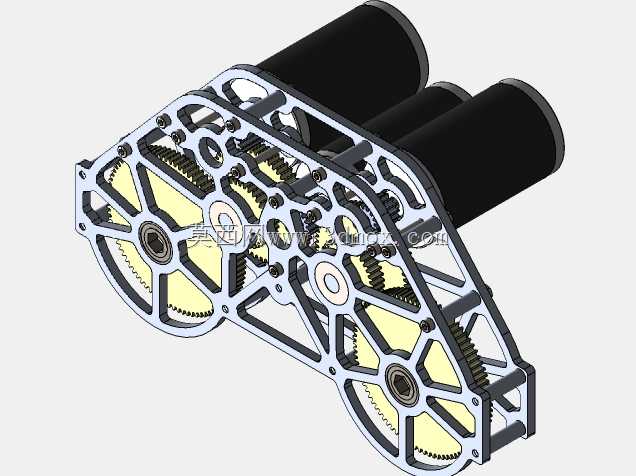

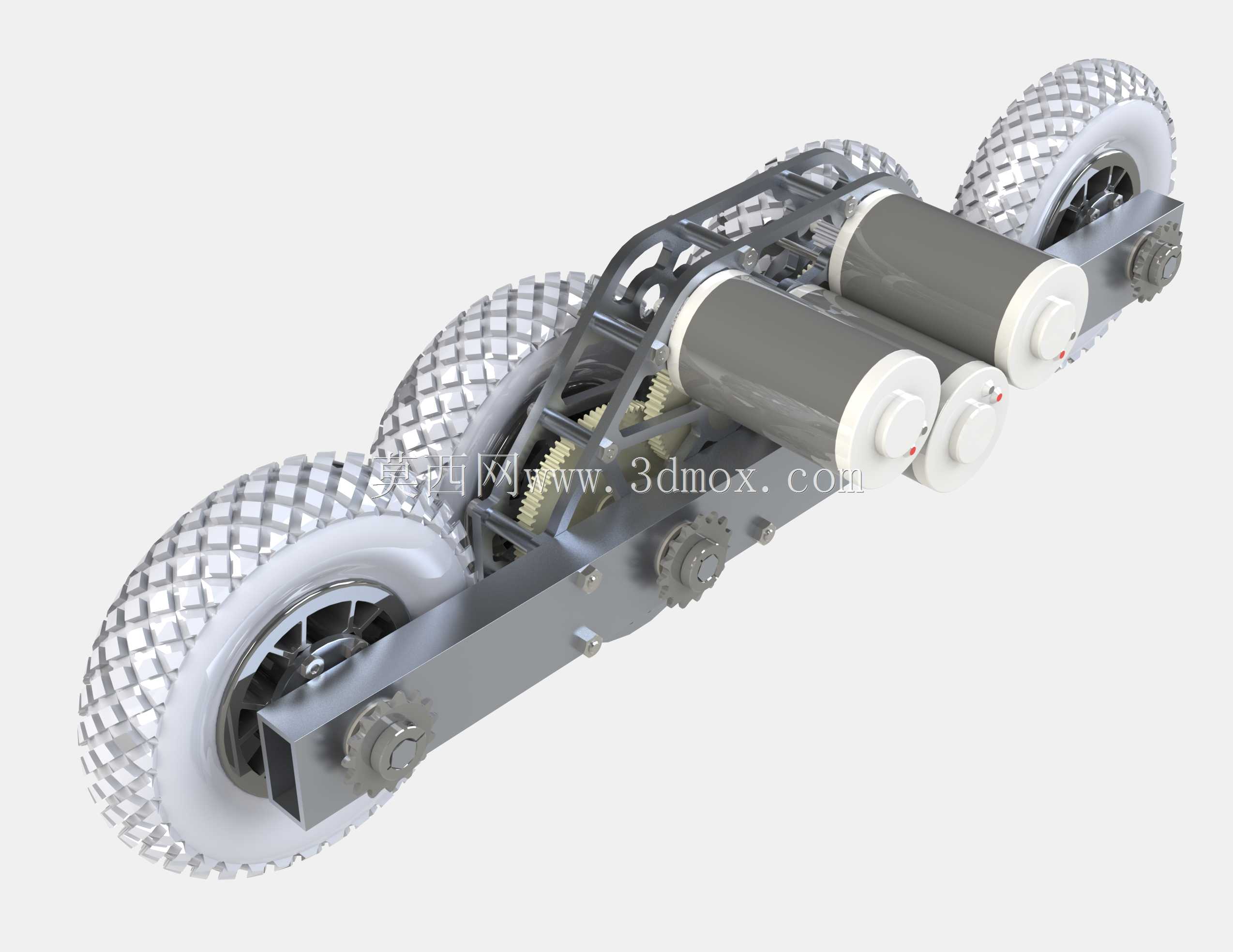

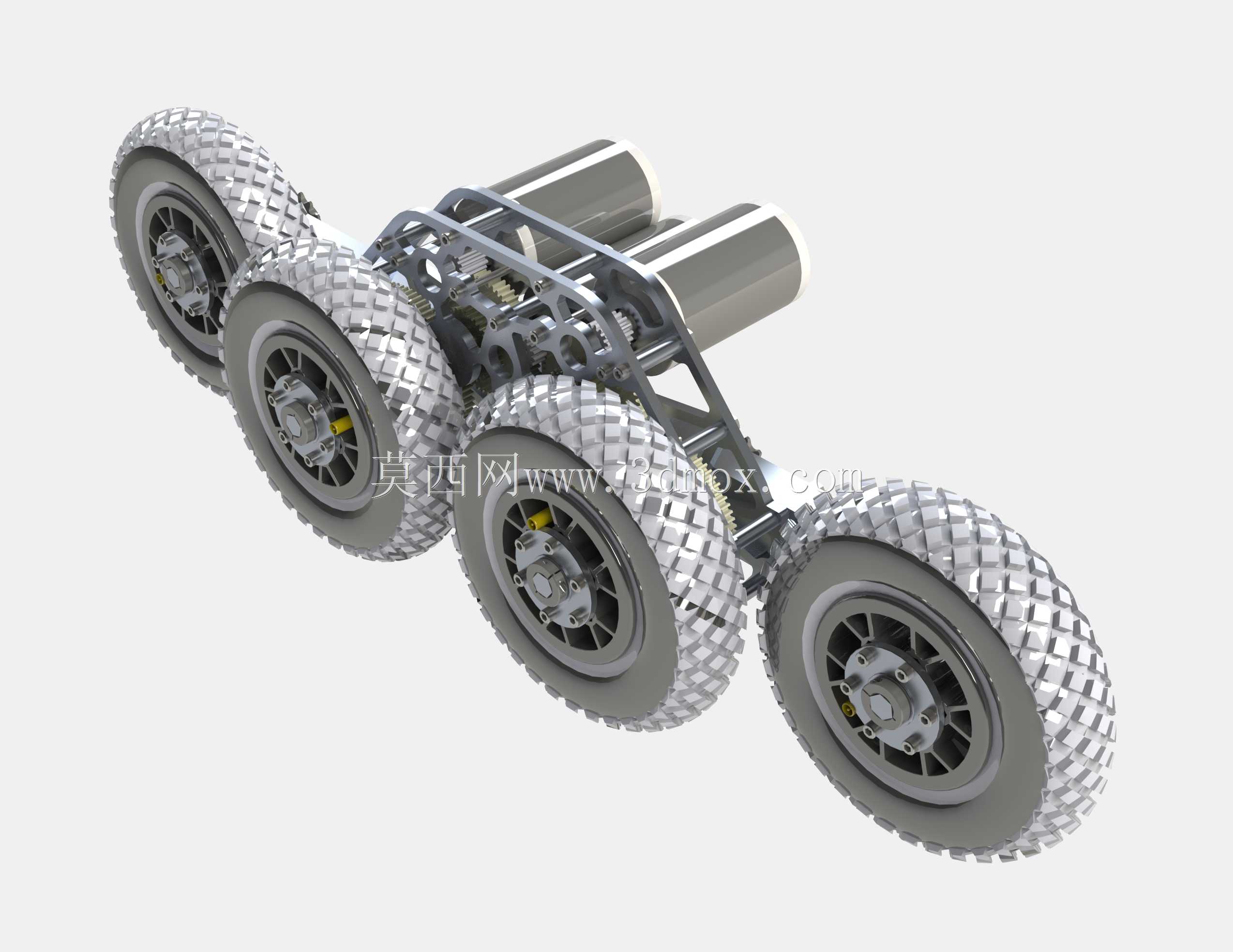

该轮式驱动底盘主要面向青少年机器人竞赛场景设计，可作为FRC等竞技类机器人的移动承载基体，适配各类竞赛任务中的快速移动、越障通行、载荷搭载需求，能够在平整竞赛场地、带轻度障碍的模拟作业场地内稳定行进，为上部搭载的机械作业机构、传感控制模块、动力电源组件提供可靠的安装支撑与移动能力。底盘采用单侧四轮、双侧共八轮的布局形式，搭配大颗粒深纹路越野轮胎，单轮直径为八英寸，轮胎表面的交错块状纹路能够有效提升与场地地面的接触摩擦力，在急加速、急停、转向过程中减少打滑概率，保障行进轨迹的可控性；轮组与车架之间通过独立的连接支座固定，每侧轮组通过传动齿轮组与动力单元联动，可实现双侧动力的独立输出，支持差速转向、原地回转等灵活的移动动作，能够在狭窄的竞赛场地内快速调整行进方向，适配各类需要频繁变向、绕障的竞赛任务要求。动力单元采用双电机对称布置的结构，三台动力输出组件通过齿轮传动链路将动力传递至各个轮组，整套传动链路做了轻量化镂空设计，在保证传动结构强度的前提下尽可能降低底盘自重，理论行进速度可达到每秒十七英尺，能够满足竞赛场景下的快速冲刺、抢位作业需求。车架主体采用镂空式管架结构，在保证整体结构抗冲击强度的同时预留了充足的上部安装空间，可根据不同的竞赛任务需求加装机械臂、物料拾取机构、投射装置等不同功能的上部组件，车架的安装孔位采用通用化间距设计，能够兼容多数标准规格的竞赛机器人零部件，无需额外打孔改造即可完成上部组件的固定安装；底盘的整体宽度、轮距参数经过适配调校，既能够保证高速行进过程中的侧向稳定性，避免过弯、急停时出现侧翻风险，也能够适配竞赛场地的通行宽度要求，可顺利通过场地内设置的通道、坡道等障碍区域。整套底盘的传动结构做了外露式设计，便于日常的检修维护与传动比调整，参赛人员可根据不同场地的摩擦系数、任务对速度的要求快速更换传动齿轮，调整底盘的动力输出特性，兼顾冲刺速度与爬坡扭矩的不同需求；轮组的轮毂采用分体式固定结构，可快速完成轮胎的更换与维护，在轮胎出现磨损、破损时无需拆解整套传动结构即可完成备件替换，有效降低竞赛过程中的故障维护时长。
