户外垂钓登山用弹射鱼叉钓具结构设计

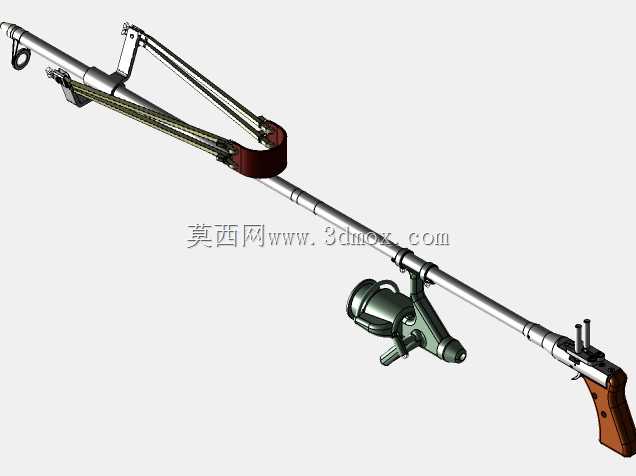

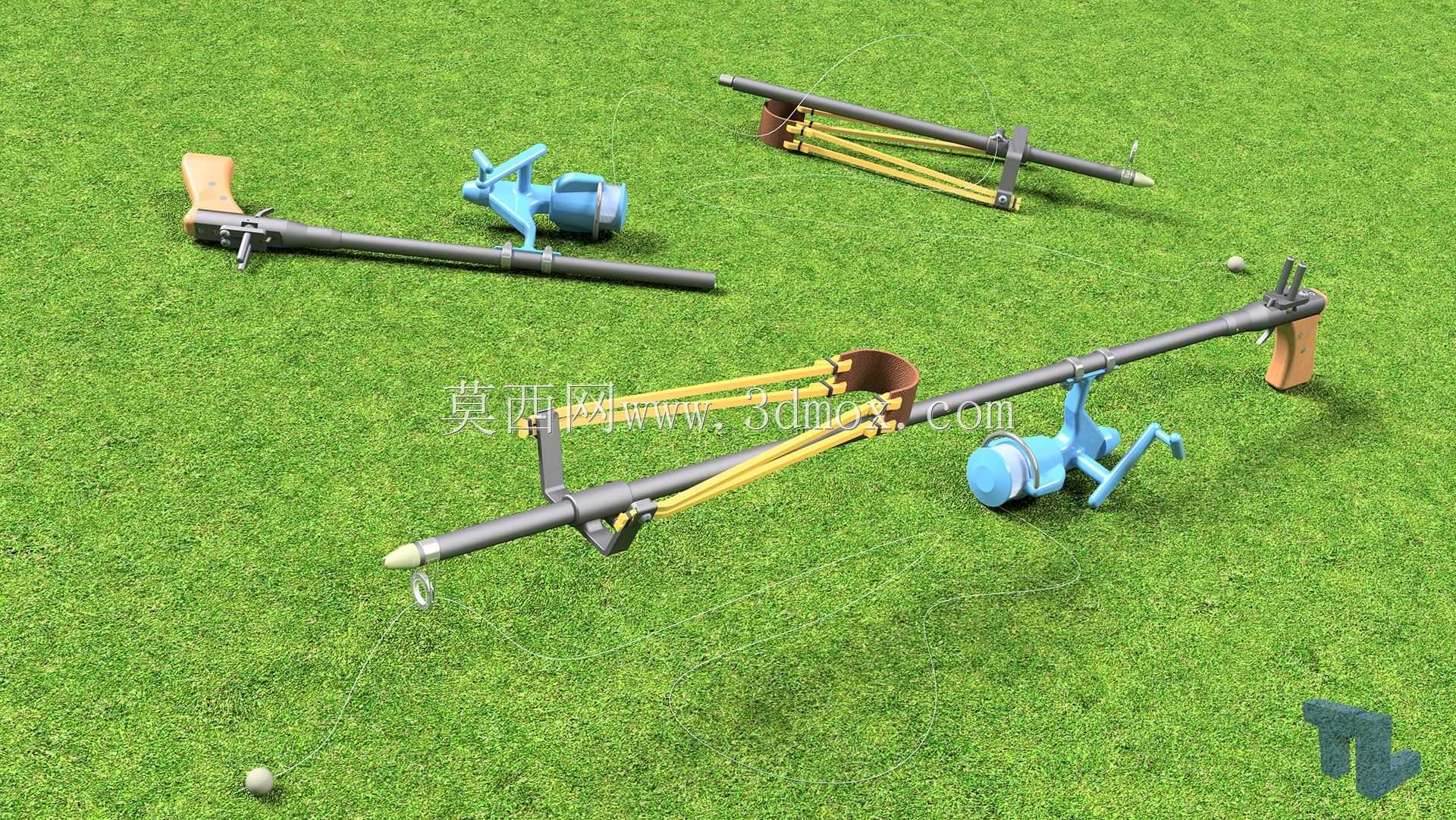

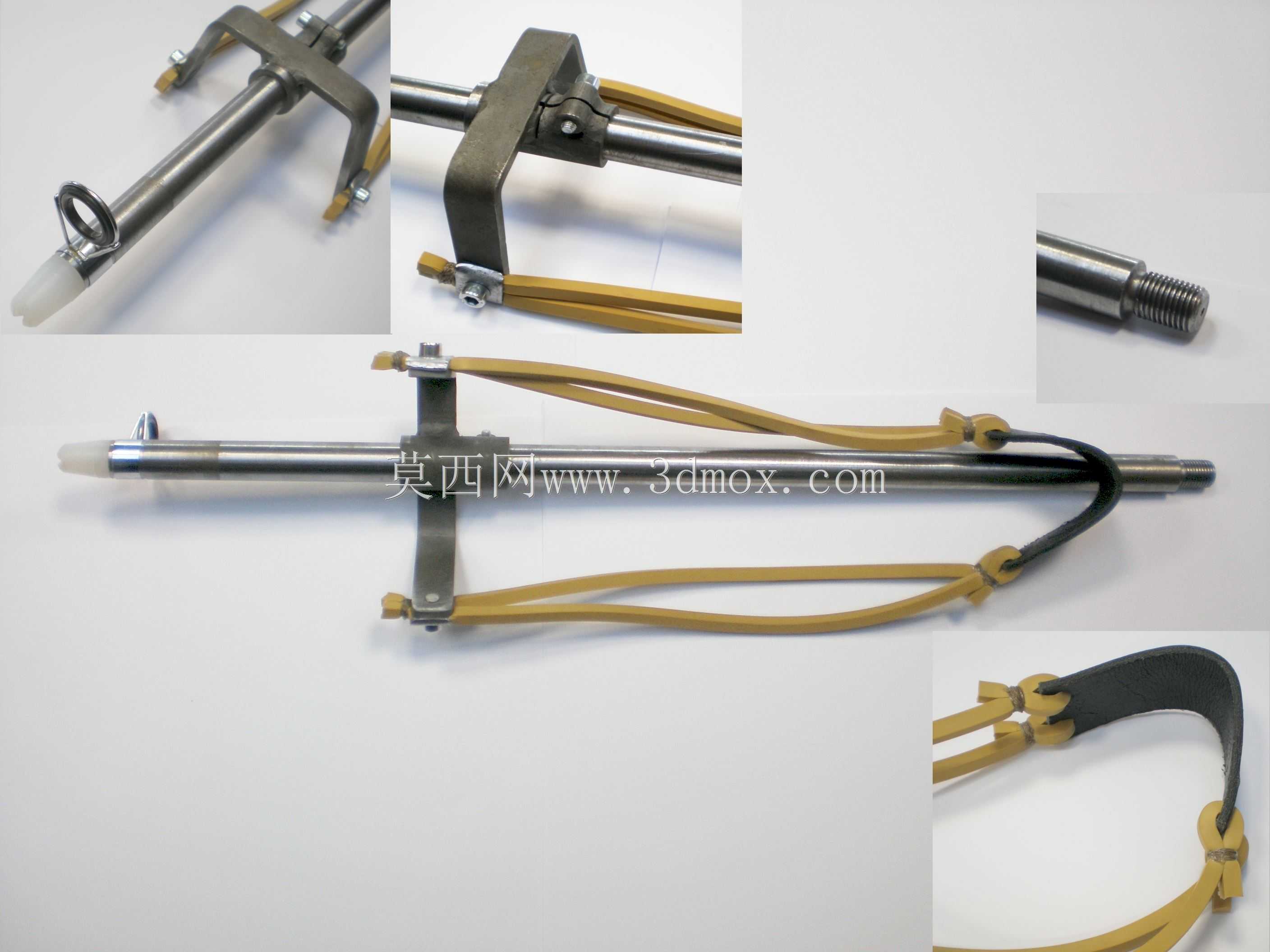

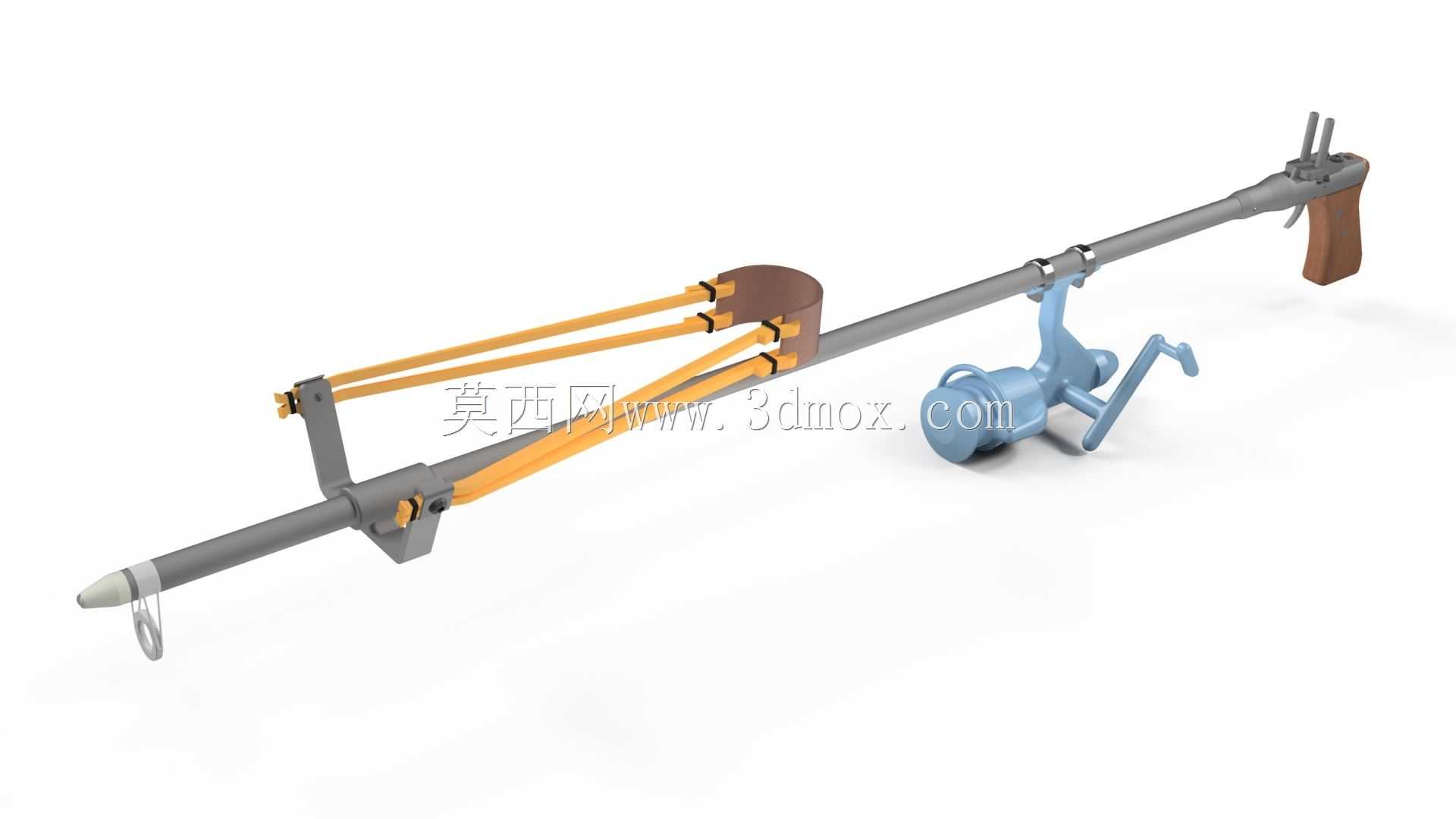

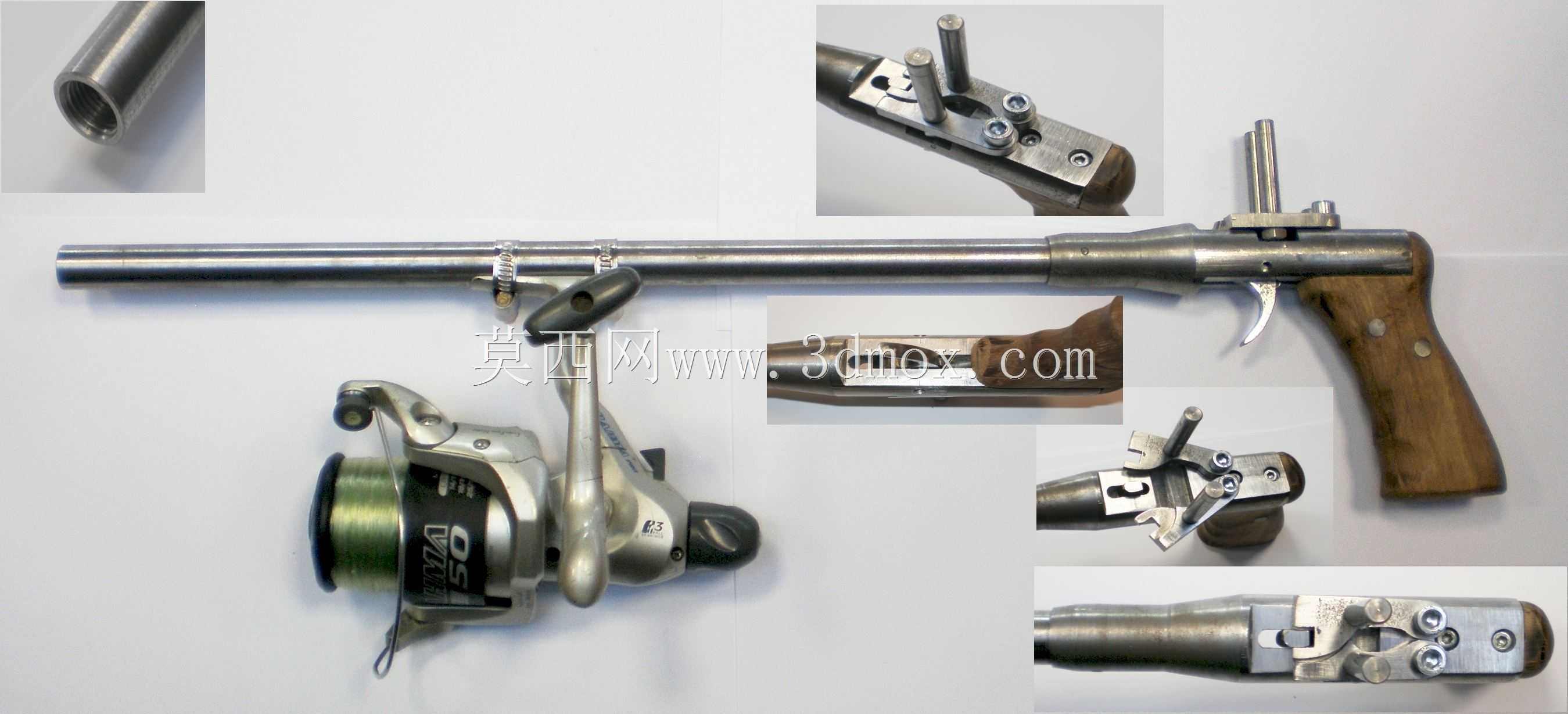

这款弹射式鱼叉钓具主要面向户外近岸浅滩垂钓、山地溪流探钓以及户外应急求生场景设计，可在传统钓法难以施展的浅滩乱石区、溪流浅水区完成近距离射鱼作业，同时也可作为户外登山、野外探险活动中的应急求生工具，帮助使用者在野外环境下快速获取食物来源，适配户外爱好者、垂钓玩家以及野外作业人员的多元使用需求。整套装置以长杆身作为主体承载结构，杆身采用轻量化高强度的硬质材质制作，整体握持重心靠近枪托位置，长时间单手握持也不易产生明显的酸胀感，杆身前端设置有硬质金属叉头，叉头带有倒刺结构，命中目标后可有效防止猎物挣脱，搭配专用的鱼线轮结构，鱼线可随叉头射出同步放线，命中后可通过收线快速拉回目标，避免叉头带着猎物沉入水中遗失。装置的动力来源为对称布置的高弹力皮筋组，皮筋组通过皮质兜件与发射推杆连接，待发射状态下皮筋组拉伸至预设拉力档位，扣动扳机即可瞬间释放弹性势能，推动叉头沿杆身上的导向槽向前射出，导向槽全程约束叉头的行进轨迹，可有效降低发射过程中的弹道偏移，提升近距离射击的精准度。握把部分参照人体工学设计，贴合手掌虎口的弯曲弧度，握持时可自然贴合手部轮廓，扳机位置设置在食指自然弯曲可触碰的范围内，操作时无需刻意调整手部姿势即可完成击发动作，降低长时间握持的操作疲劳感。整套装置的安装边界充分考虑户外携带需求，杆身可做分段式拆解，拆分后单段长度可放入常规户外背包侧袋，组装时仅需通过卡扣对接即可完成，无需额外辅助工具，皮筋组采用快拆式固定结构，长期使用出现弹力衰减时可快速更换配件，无需对主体结构进行拆解。设计过程中充分平衡了弹射力度与使用安全性，皮筋拉力档位设置在可有效击穿浅水层命中鱼类的区间，同时避免拉力过大导致操作失控引发安全隐患，鱼线轮采用阻尼式放线结构，发射时可自动控制线轴转速，避免放线速度过快导致鱼线缠绕打结，收线时带有省力传动结构，即使钓获重量较大的目标也可轻松完成收线操作。整套装置兼顾了垂钓功能与户外应急属性，结构紧凑可靠，配件通用性强，可适配不同规格的替换叉头与皮筋配件，满足不同使用场景下的作业需求。
