带螺杆安装结构的万向球形脚轮设计

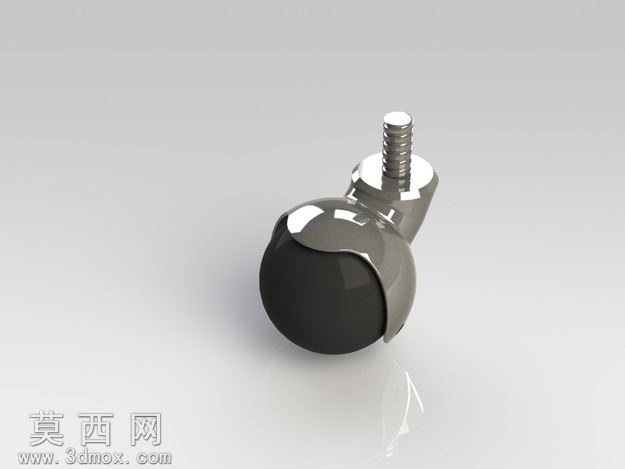

本作品为带螺杆安装结构的万向球形脚轮三维建模成果，建模过程依托三维设计软件完成，整体建模逻辑从结构拆分入手，将脚轮拆解为顶部螺杆连接段、万向转向壳体、球形滚轮三个核心功能模块逐一构建。建模阶段首先完成顶部外螺纹安装段的参数化绘制，严格按照标准螺纹牙距、公称直径参数生成螺纹特征，保证安装段与配套安装孔的适配性，螺纹收尾处做平滑过渡处理，避免应力集中的结构缺陷。万向转向壳体部分采用曲面建模与实体建模结合的方式，壳体上部为包裹转向轴承的圆柱腔体，下部为适配球形滚轮的半包式承托结构，建模时精准计算球面包覆角度，既保证滚轮转动时不会从壳体中脱落，又预留足够的转动空间实现全角度万向转向，壳体与螺杆段的衔接位置做圆弧倒角处理，提升结构强度的同时优化外观质感。球形滚轮部分采用标准球体特征构建，滚轮与壳体接触的位置预留合理的转动间隙，模拟真实装配状态下的活动余量。材质渲染阶段针对不同部件匹配对应材质属性，顶部螺杆与转向壳体赋予亮面镀铬金属材质，调整反射参数模拟五金件抛光后的高反光金属质感，还原金属表面的环境反射效果；球形滚轮赋予哑光黑色硬质橡塑材质，调整粗糙度参数模拟橡塑材质的低反光、高摩擦力表面特性，区分金属部件与橡塑部件的视觉差异。结构设计上充分考虑脚轮的实际使用场景，螺杆式安装结构可直接拧入配套设备底部的螺纹孔，无需额外固定配件，安装便捷；万向转向结构可实现360度水平旋转，配合球形滚轮的多方向滚动特性，可满足设备任意方向的移动需求；半包式壳体结构可在移动过程中阻挡杂物卷入滚轮与壳体的间隙，降低卡滞风险。建模过程中对所有装配配合面做公差校验，确保各部件装配关系合理，无干涉问题，整体模型结构完整，细节还原度高，可用于脚轮产品的结构验证、外观展示以及配套设备的装配模拟使用。
