传统结构台式电动风扇三维设计作品

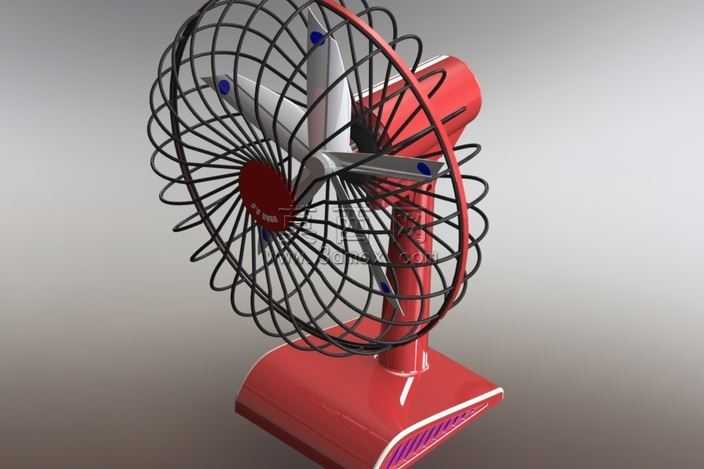

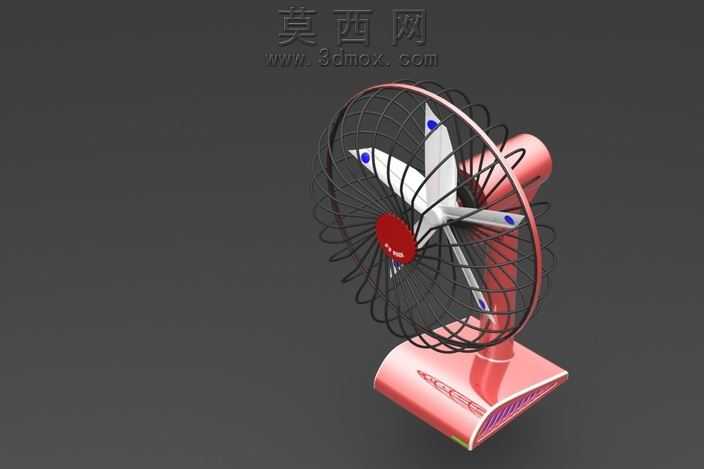

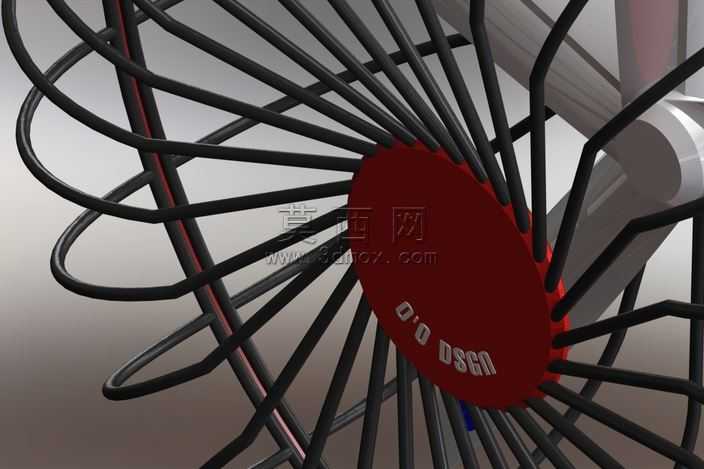

本款电动风扇采用三维参数化建模方式完成整体设计，建模过程中先对产品的核心功能结构进行拆解规划，将整体划分为防护网罩、扇叶组件、中心轮毂、支撑连接结构四大模块分别搭建，再通过装配约束完成整体组合，确保各部件之间的配合间隙符合实际生产装配要求。扇叶部分采用流线型曲面建模，通过多段样条曲线控制叶片的弧度与扭转角度，模拟真实风扇叶片的气动外形，保证旋转时能够形成稳定的送风气流，每片扇叶的厚度从根部到边缘做渐变处理，既兼顾结构强度也减少材料冗余。中心轮毂部分做了细节造型设计，表面添加品牌标识的浮雕特征，轮毂与扇叶的连接位置做了圆角过渡处理，避免应力集中问题，同时提升外观的精致度。防护网罩采用环形阵列的方式生成径向防护筋，再通过多层环形筋完成整体连接，网罩的筋条粗细均匀，间距控制在安全防护标准范围内，既保证通风效率也能避免异物接触扇叶。材质渲染阶段，扇叶与防护网罩采用哑光黑色硬质塑料材质，调整材质的粗糙度与反光参数还原普通ABS塑料的真实质感，中心轮毂采用深红色哑光塑料材质，与黑色部件形成清晰的视觉区分，背景采用浅灰色渐变环境，搭配柔和的打光方案，突出产品的结构轮廓与细节特征。整体设计遵循传统家用风扇的成熟结构逻辑，在保证功能合理性的基础上优化外观细节，建模过程中所有特征均保留参数化历史记录，方便后续对扇叶角度、网罩密度、轮毂尺寸等参数进行调整修改，可直接用于产品结构验证、外观展示以及后续的工程图纸输出。
