三英寸全向移动定向轮结构设计

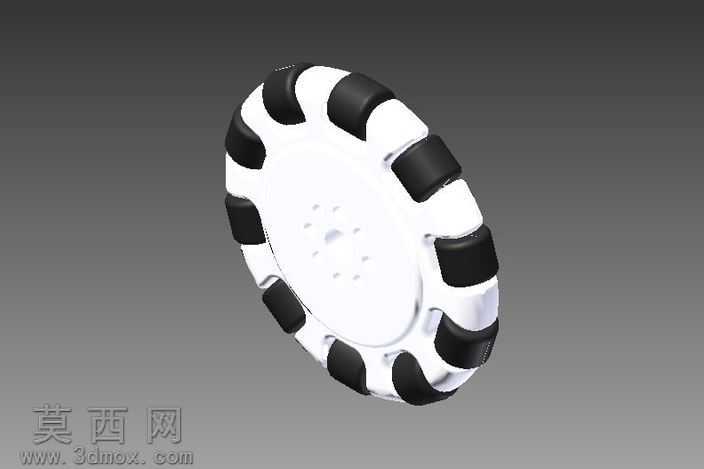

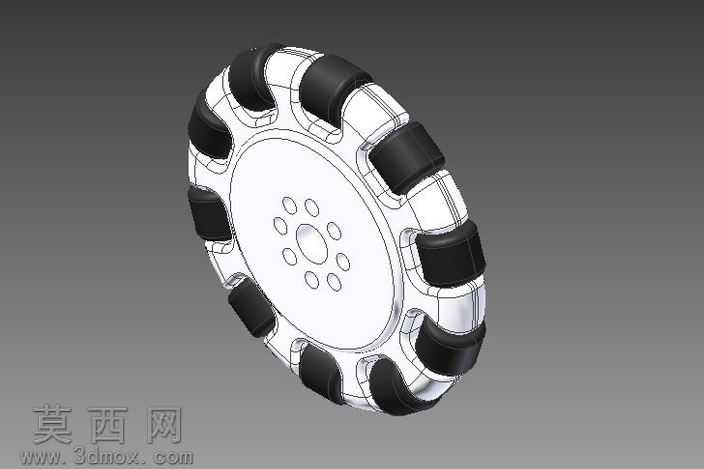

本作品为三英寸规格的全方位定向轮三维建模成果，建模过程围绕全向轮的运动特性展开结构设计，采用Autodesk Inventor完成参数化建模，兼顾结构合理性与视觉呈现效果。建模初期先确定轮体核心尺寸，以三英寸直径为基准搭建整体轮廓，将轮体拆分为中心轮毂、周向分布的从动滚轮组、安装定位孔位三个核心模块逐一构建。中心轮毂部分采用圆盘式主体结构，中心区域设计同轴定位凸台，凸台周围均匀排布8个圆形安装孔，孔位尺寸与孔间距严格遵循标准安装规范，可直接适配常规机器人底盘的安装接口，轮毂边缘做圆弧过渡处理，避免应力集中同时提升外观流畅度。周向的从动滚轮组是实现全向移动的核心结构，建模时沿轮毂外圆周向等角度分布10个独立的小滚轮单元，每个小滚轮采用鼓形外轮廓设计，滚轮外层包覆高摩擦系数的弹性材质模拟橡胶包胶层，内层为硬质支撑结构，滚轮通过内置的短轴与轮毂上的安装支座连接，建模时精准控制每个滚轮的偏转角度，确保滚轮轴线与主轮轴线呈固定夹角，保证轮体可同时实现前后行进与横向滑移的全向运动效果。材质渲染阶段，对轮毂主体赋予哑光工程塑料材质，调整材质粗糙度与反光参数模拟尼龙材质的质感，对从动滚轮的包胶层赋予黑色橡胶材质，添加细微的颗粒纹理提升真实感，对滚轮的连接轴赋予金属材质，添加轻微的金属反光与倒角高光效果，区分不同部件的材质属性。整体建模过程严格遵循机械设计的装配逻辑，所有部件的配合间隙、安装位置都经过尺寸校验，既保证虚拟视觉展示的效果，也可作为机器人移动机构设计的参考模型，适配小型移动机器人的全向行走需求，轮体结构无冗余设计，在保证结构强度的前提下尽可能降低整体重量，适配轻量化机器人的设计要求。
