F-22隐身战斗机军用版外观结构设计

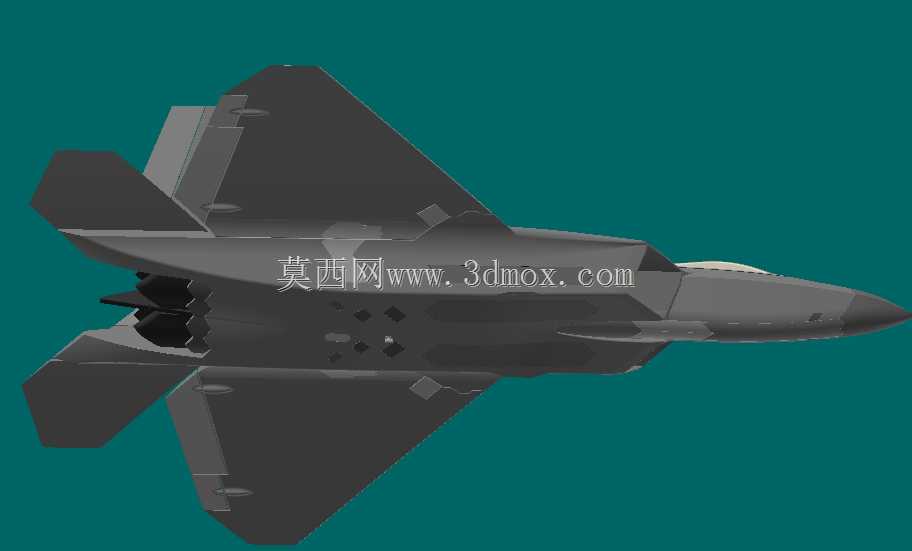

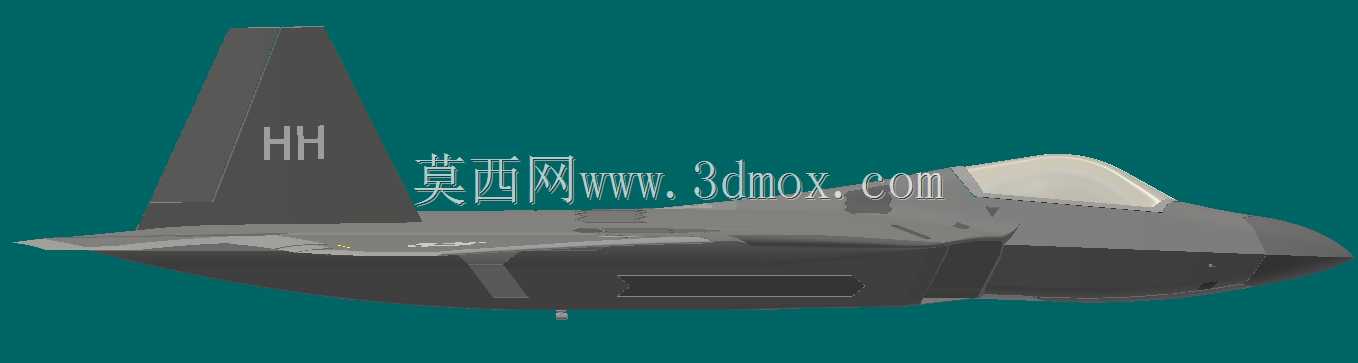

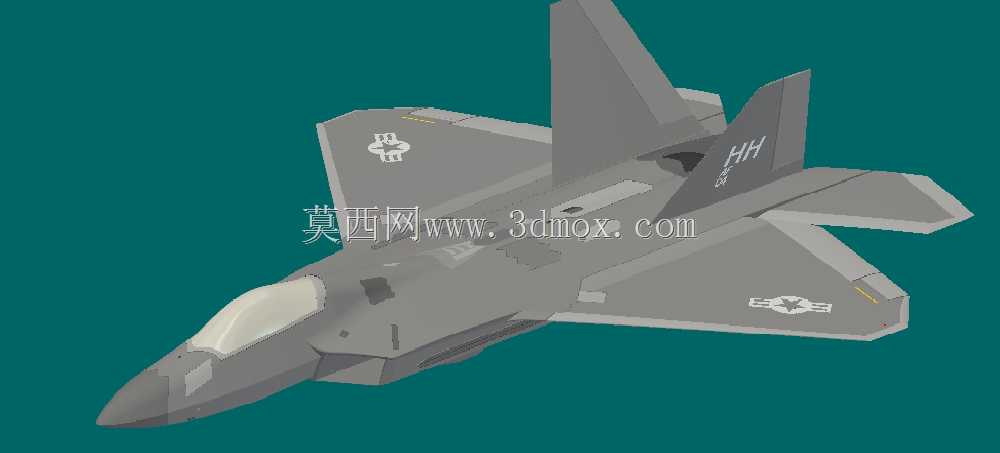

该三维模型还原的是第五代隐身制空战斗机的整机外观与核心结构布局，在航空装备研发、作战仿真推演、国防科普展示等场景中具备较高的应用价值。从实际用途来看，这款战机承担着制空权争夺、纵深突防打击、空中态势威慑等核心任务，是空中作战体系里的核心突击节点，可在复杂电磁环境下突破敌方防空网络，完成对高价值空中目标、地面关键节点的精确打击。从功能特性来看，模型还原了机型的低可探测性气动布局，外倾双垂尾、菱形机头、平行翼面棱边的设计，既能够降低雷达反射截面积，也能兼顾超音速飞行下的气动减阻需求；内置弹舱的结构预留，匹配了隐身作战模式下的武器挂载需求，避免外挂弹药带来的雷达信号激增问题；二元矢量喷口的结构还原，体现了机型超强的机动性能，可在近距离格斗、超音速机动状态下获得更强的姿态调整能力。从设计思路来看，整机设计围绕隐身、超音速巡航、超机动、超态势感知四大核心指标展开，气动外形的每一处棱边角度都经过信号反射测算，机身表面的口盖、接缝都做了锯齿化处理的结构还原，座舱盖的镀膜层、机身表面的隐身涂层覆盖区域都在模型中有所体现，兼顾了气动效率与隐身性能的平衡。从外形尺寸与安装边界来看，模型还原了真机的尺寸比例，整机长度约19米，翼展约13.5米，机高约5米，在做装配仿真、机库适配模拟、航母甲板调度仿真时，可直接按照该比例匹配对应的场景空间，垂尾高度、机翼展长的边界尺寸精准，可满足地面保障设备适配、停机位规划、挂载装置匹配等场景的仿真测算需求，模型的起落架收放结构、舱门开合位置都做了精准还原，能够支撑地面维护流程模拟、起降姿态仿真等相关应用。
