NEMA34规格步进电机高精度三维结构

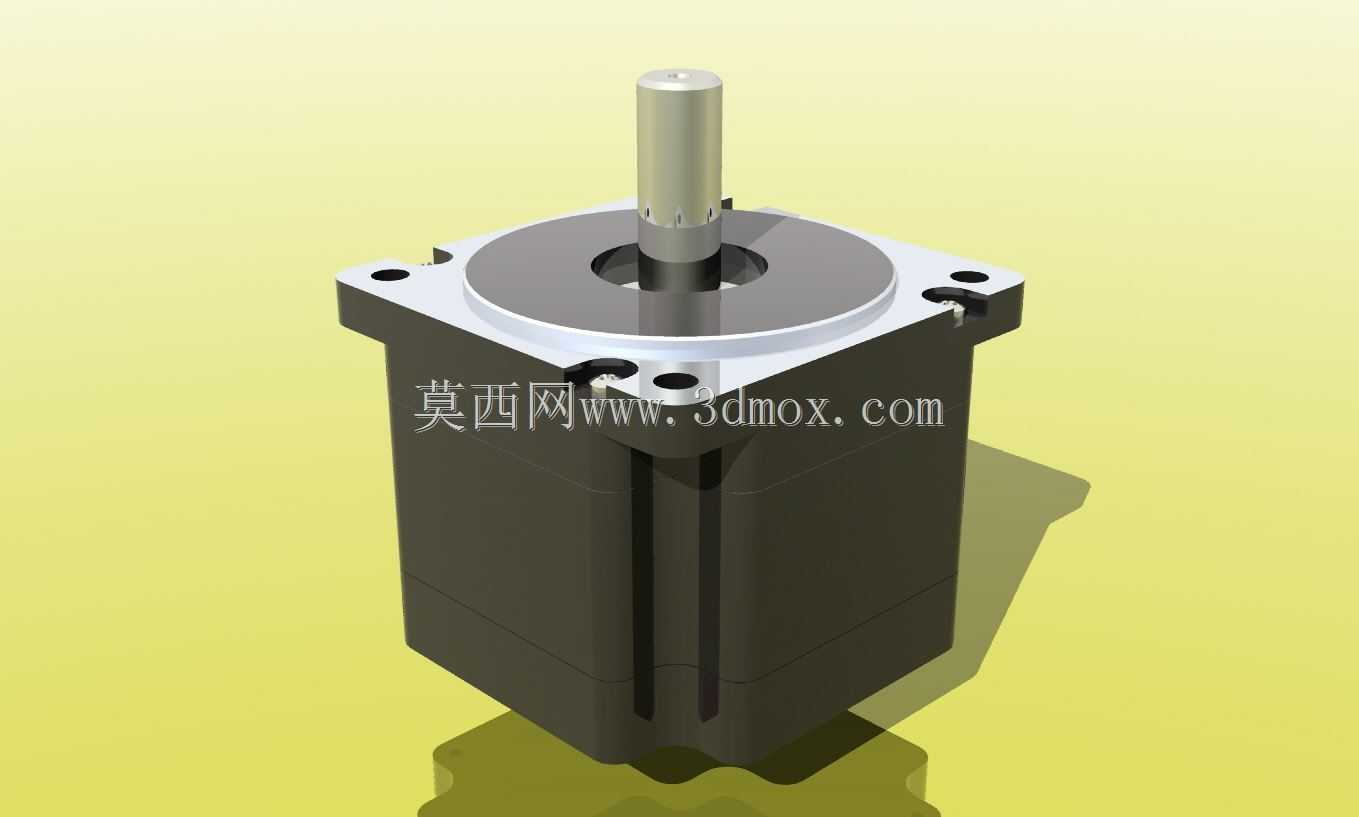

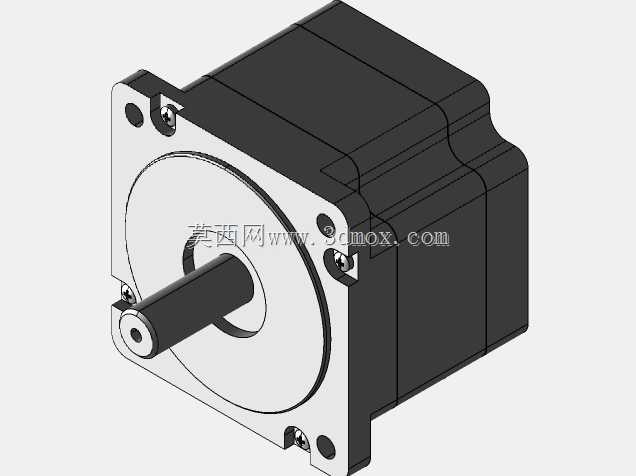

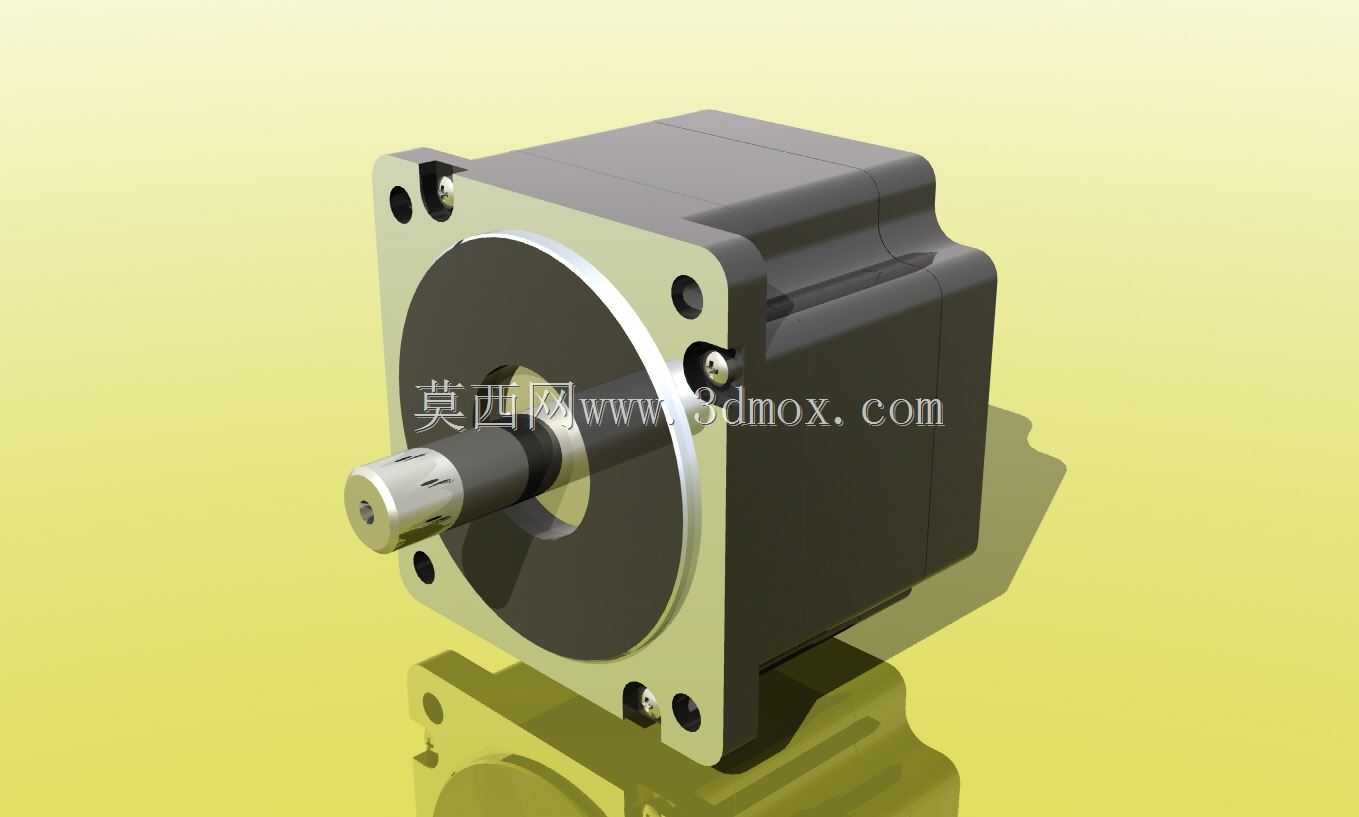

这款NEMA34规格步进电机的三维结构，是面向工业自动化传动场景打造的核心动力元件，广泛适配数控加工设备进给轴、自动化生产线点位输送机构、3D打印设备运动模组、包装机械送料单元、纺织机械牵伸机构等对位置控制精度有较高要求的场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可完成稳定的步距角传动，大幅降低整套设备的电控成本与结构复杂度。从实际用途来看，该款电机可直接匹配常规法兰安装的传动负载，通过输出轴连接联轴器、同步带轮或者齿轮，将旋转动力传递给执行端机构，依靠步进电机特有的脉冲控制特性，实现启停位置的精准把控，在低速运行区间可输出充足的保持扭矩，避免负载端出现位置偏移，适配中低速大扭矩的传动需求。在功能特性设计上，这款电机采用方形机座搭配前端法兰的经典结构，机身外壳做了散热筋优化设计，能够在长时间连续运行时快速散出绕组产生的热量，避免温升过高导致的扭矩衰减；前端输出轴采用标准轴径设计，轴端加工有定位平面，方便传动件锁紧固定，防止高速启停时出现轴孔打滑；端盖处预留了标准安装孔位，孔位间距严格遵循NEMA34安装规范，可直接替换同规格的其他品牌步进电机，无需重新调整安装基座的孔位尺寸。设计思路上，建模过程完全还原真实电机的装配逻辑，从后端的接线腔体、定子绕组的排布空间，到前端的轴承安装位、输出轴的轴向定位结构，都按照实际生产的公差要求做了结构还原，既保证了外观结构的写实度，也预留了后续做装配干涉检查、运动仿真的结构基础。外形尺寸与安装边界方面，这款电机的法兰安装面严格遵循NEMA34的标准尺寸规范，安装孔的中心距、孔径、止口尺寸都符合行业通用标准，机身长度适配常规86系列步进电机的安装空间，输出轴的伸出长度、轴径尺寸都匹配通用的传动连接件规格，接线端的出线位置预留了充足的走线空间，不会在安装时和周边的结构件产生干涉，能够直接嵌入各类自动化设备的安装位中，无需额外做结构适配修改。
