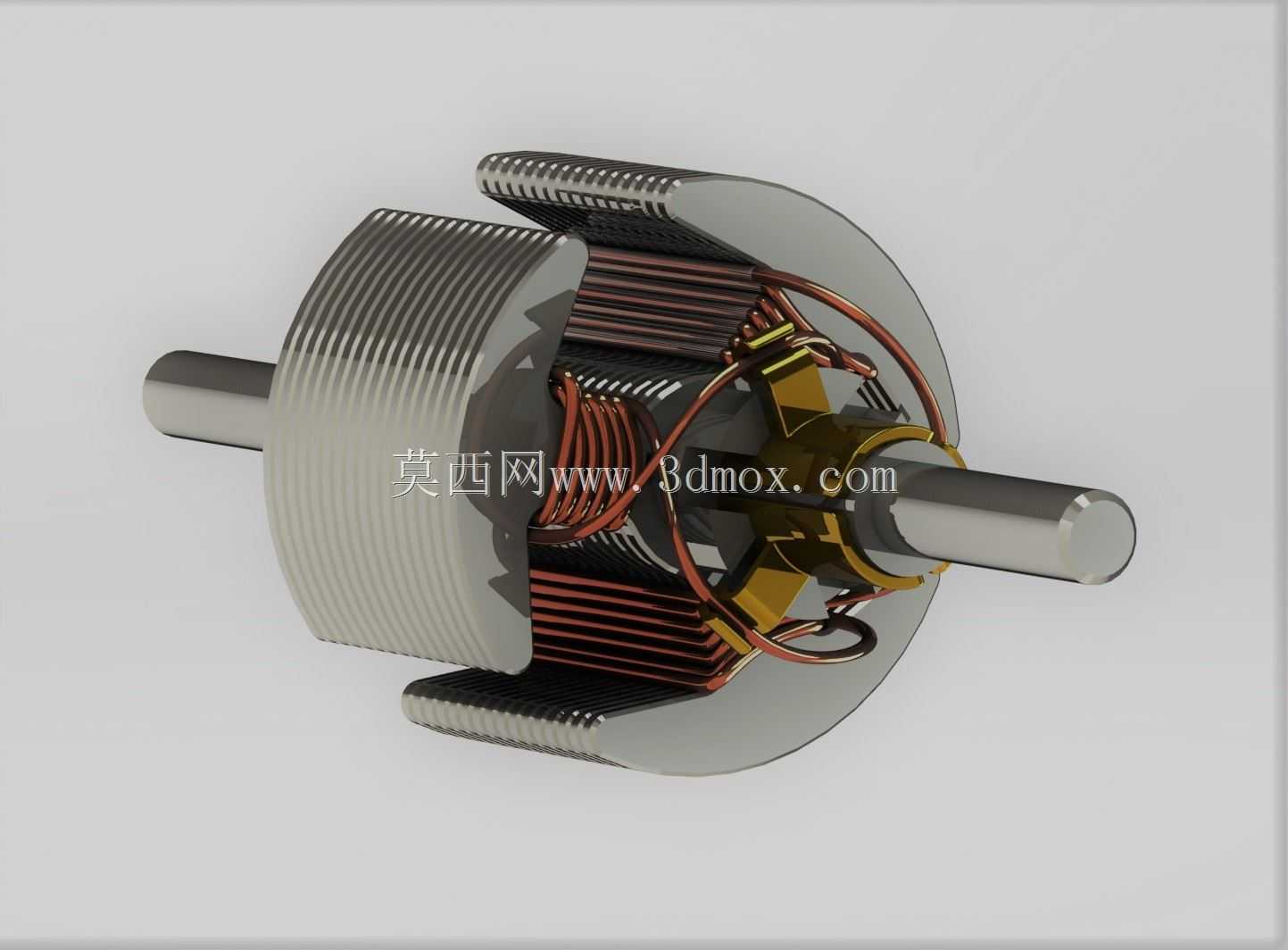

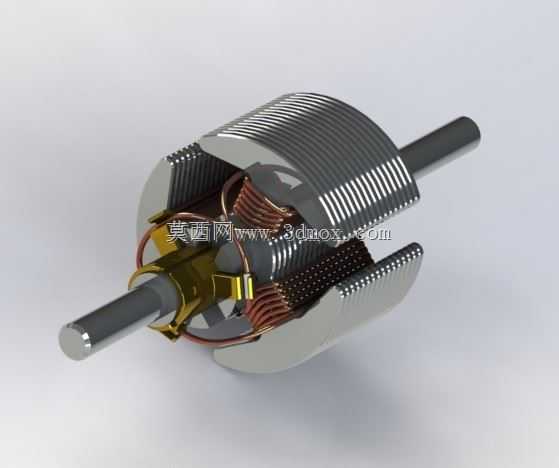

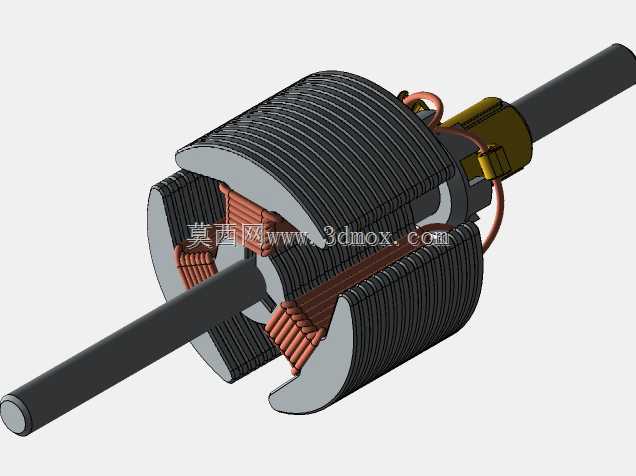

剖视展示直流电动机内部转子结构

这款直流电动机转子是直流电机实现电能向机械能转换的核心做功部件，广泛应用于工业传动调速设备、小型电动工具、精密伺服驱动系统、民用家电动力模块、车载辅助动力单元等场景中，是决定直流电机输出扭矩、运转稳定性、调速精度的核心组件。在实际设备运行过程中，转子整体嵌套在定子磁极形成的均匀气隙磁场内，当电枢绕组通入直流电流时，通电导体在磁场中受到切向电磁力作用，带动转轴输出连续旋转扭矩，配合换向器与定子侧电刷的滑动接触，可实时切换绕组内的电流方向，保证转子受到的电磁力矩方向始终保持一致，驱动负载持续稳定运转。从结构设计逻辑来看，这款转子采用了叠压式硅钢片铁芯结构，冲片间做绝缘处理，能够有效降低转子高速旋转时产生的涡流损耗与磁滞损耗，避免铁芯过热影响电机连续运行寿命；绕组采用分布式嵌线工艺嵌入铁芯槽内，端部做规整绑扎固定，可承受高速旋转时的离心力作用，避免绕组松散移位；换向器采用铜质换向片与云母片间隔压装结构，与转轴保持严格同轴度，保证与电刷接触时的跳动量控制在合理区间，减少换向火花与接触磨损；两端伸出的转轴采用调质钢材加工，轴颈位置做高精度磨削处理，可匹配标准深沟球轴承实现转动支撑，同时预留了联轴器、带轮等传动件的安装轴段，适配不同设备的动力输出连接需求。在安装边界设计上，转子的外径尺寸严格匹配对应型号定子的内腔气隙尺寸，保证气隙均匀度符合电机设计要求，避免气隙不均导致的磁拉力不平衡、运转振动异响等问题；转轴的轴向定位台阶尺寸与端盖轴承室深度匹配，可保证转子安装后轴向窜动量控制在允许范围内，避免运转时转子与定子发生轴向擦碰；换向器的安装位置与定子侧刷架的位置精准对应，保证电刷压力均匀、接触可靠。这款转子的结构设计充分考虑了直流电机的实际运行工况，在保证电磁性能达标、结构强度足够的前提下，优化了绕组排布与铁芯槽型设计，兼顾了扭矩输出密度与运转平稳性，能够适配不同功率等级直流电机的装配需求，为各类需要宽范围平滑调速的动力场景提供可靠的核心部件支撑。
