黄铜质感斯特林动力装置结构设计

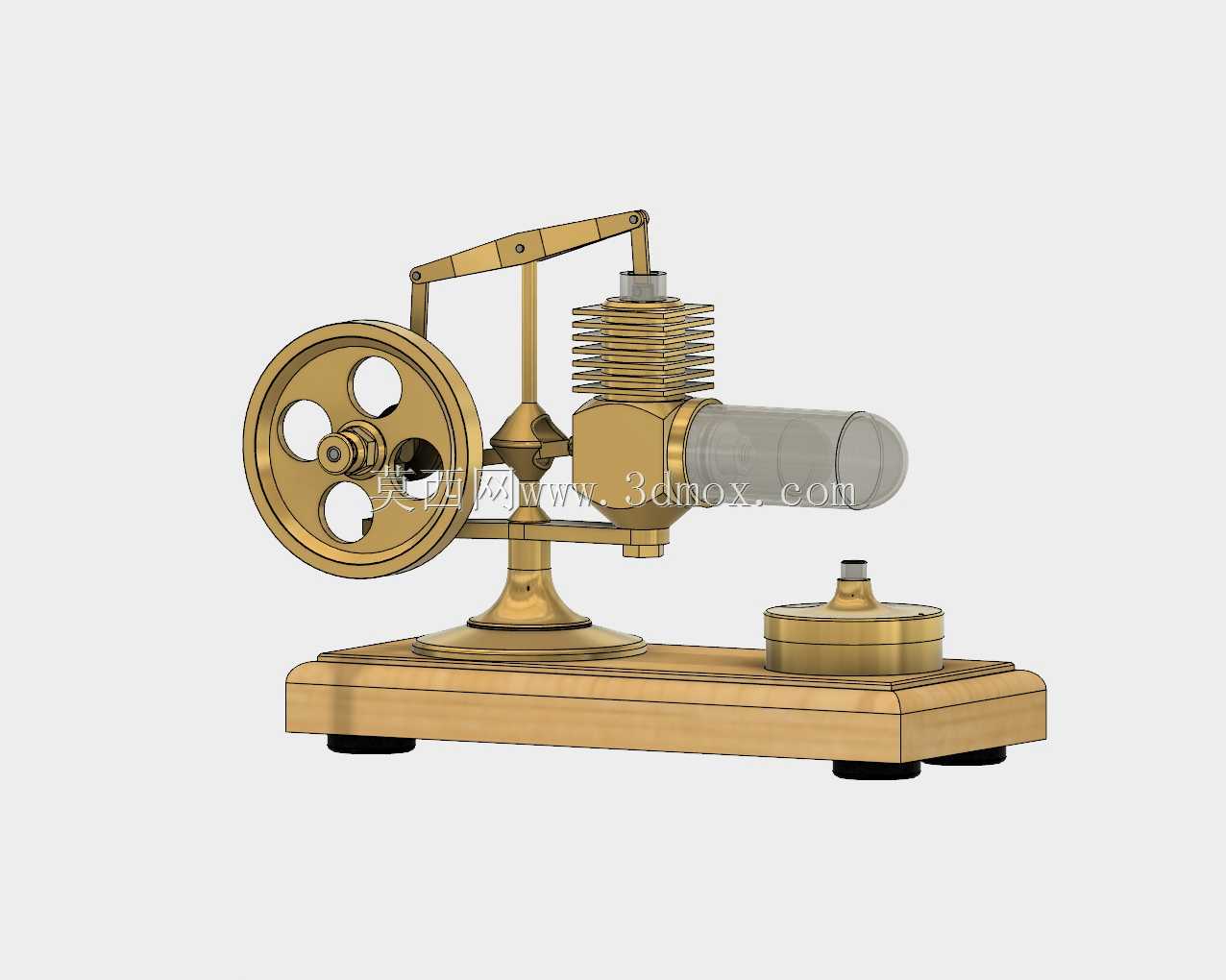

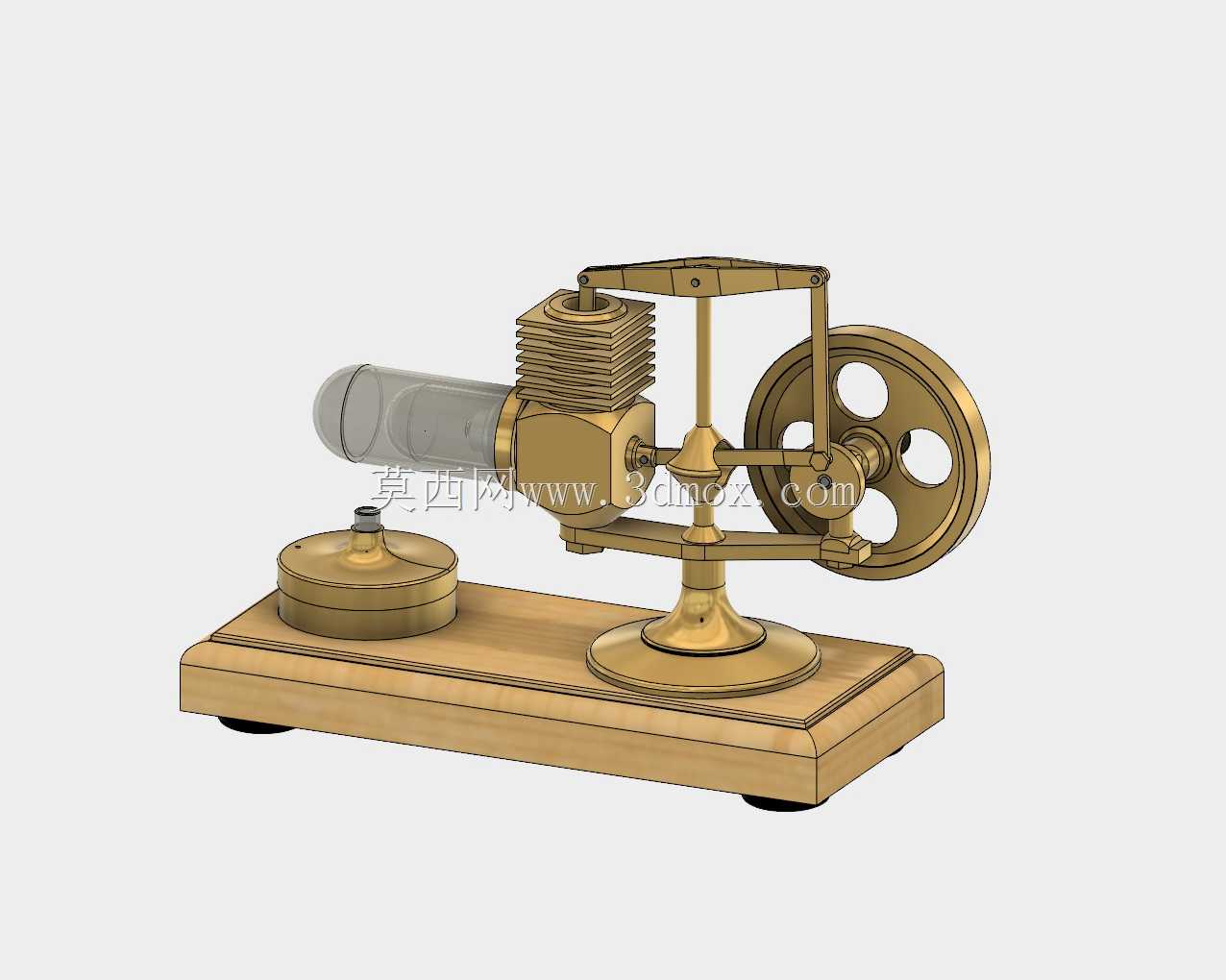

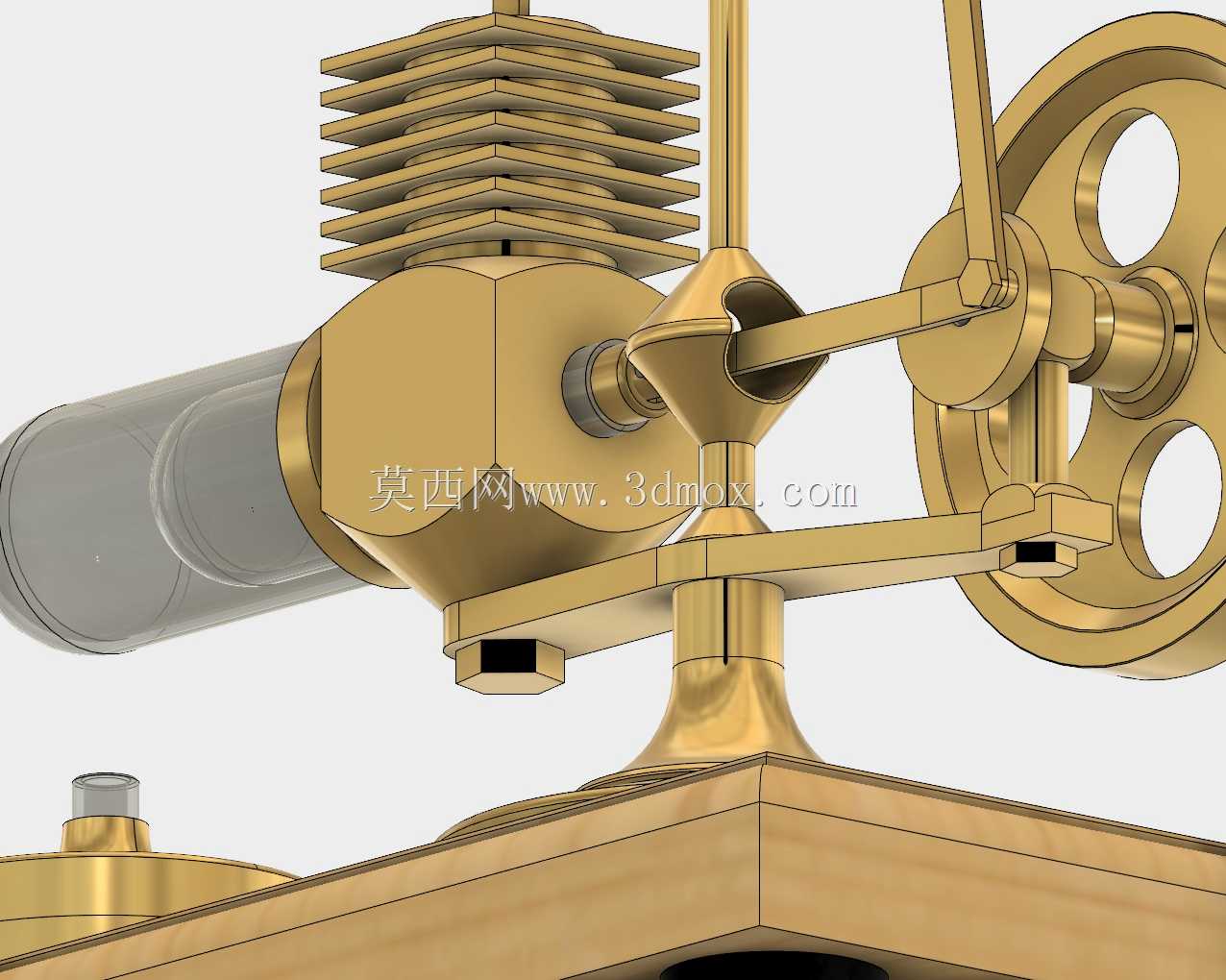

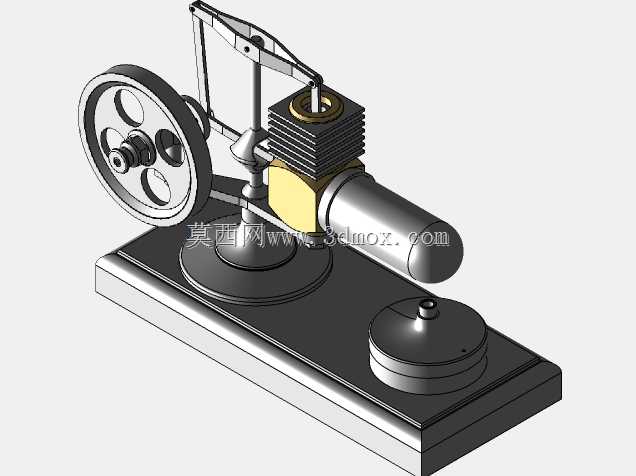

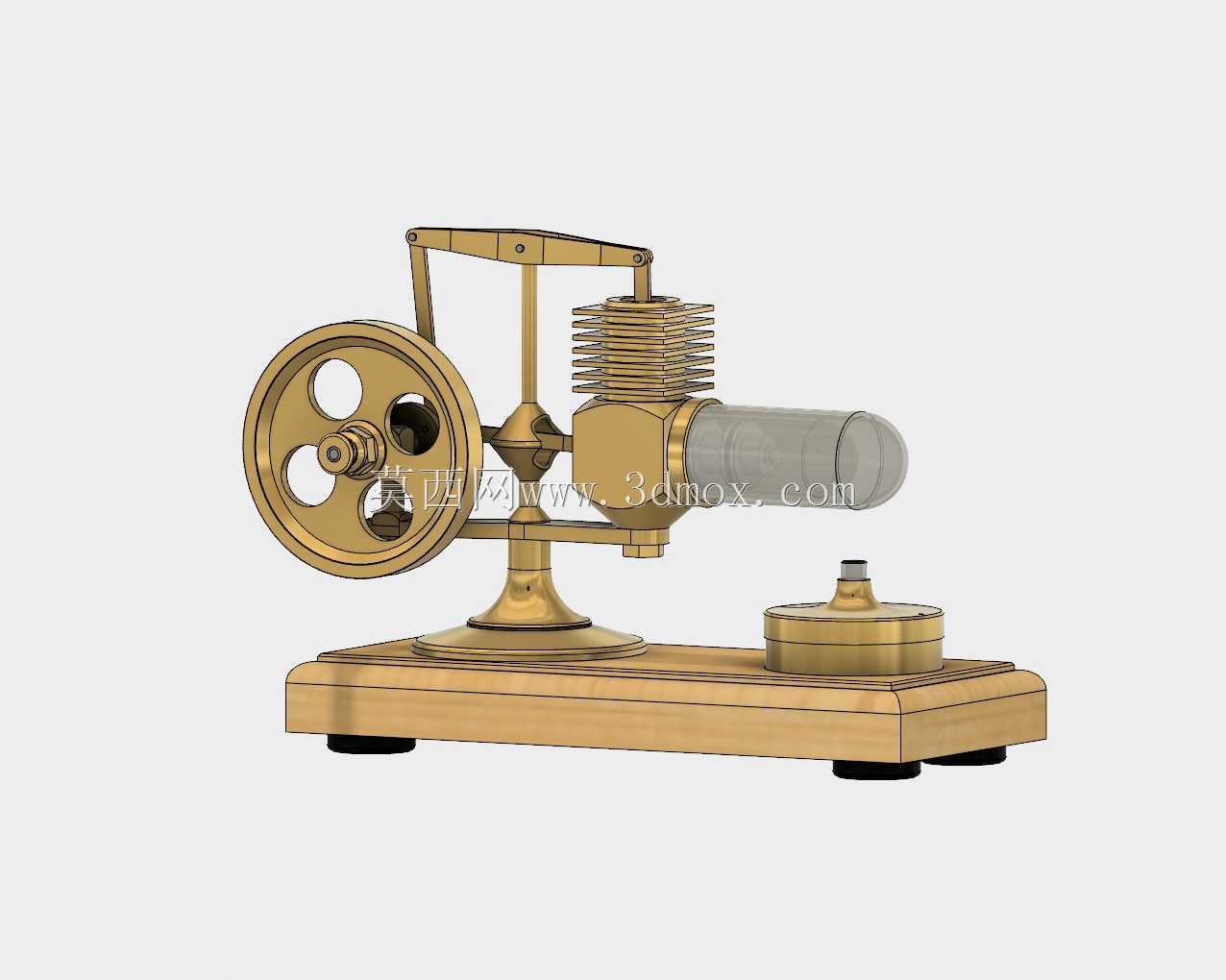

这款斯特林动力装置可广泛应用于热能动力教学演示、小型余热回收利用场景、科普展品制作以及桌面动力模型展示领域，能够直观呈现外燃机的能量转换逻辑，帮助学习者快速理解热功转换的核心原理，也可作为小型低功率动力源适配低负载微型驱动需求，在教学实训场景中可帮助学员掌握曲柄连杆传动、配气机构联动的机械逻辑，在工业余热利用场景中可作为微型能量回收单元的原理验证载体，也可作为文创类机械摆件实现动力展示功能。装置核心采用外燃式工作逻辑，通过冷热腔温差形成工质压力差，驱动动力活塞完成往复运动，再经曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，整套传动结构采用对称式布局，动力传递路径短，传动损耗低，飞轮采用大直径轮式结构，可储存转动惯量，保证运转过程的平顺性，避免出现运转卡顿或转速波动过大的问题，配气活塞与动力活塞的运动相位差经过精准匹配，可实现工质在冷热腔之间的高效循环，最大化提升热能利用效率。设计过程中优先考虑结构的可视化与装配合理性，整体采用外露式结构布局，所有传动部件均无额外遮挡，可清晰观察到每一个运动部件的动作逻辑，方便教学演示时的原理讲解；主体结构采用黄铜材质质感设计，既保证了部件的结构强度，也提升了整体的精致质感，散热端采用多层堆叠式散热鳍片结构，可快速实现冷端热量散出，维持冷热腔的稳定温差，保证装置持续稳定运转；底座采用平整式方形支撑结构，可直接放置于平整台面，无需额外固定结构即可保证运转时的稳定性，安装边界规整，整体占地尺寸适配桌面摆放需求，各运动部件之间预留足够安全间隙，避免运转过程中出现部件干涉问题，连接部位采用精密轴孔配合，既保证转动灵活性，也可减少长期运转的磨损量，延长装置使用寿命。
