带自动锁定/解锁的Twitlock

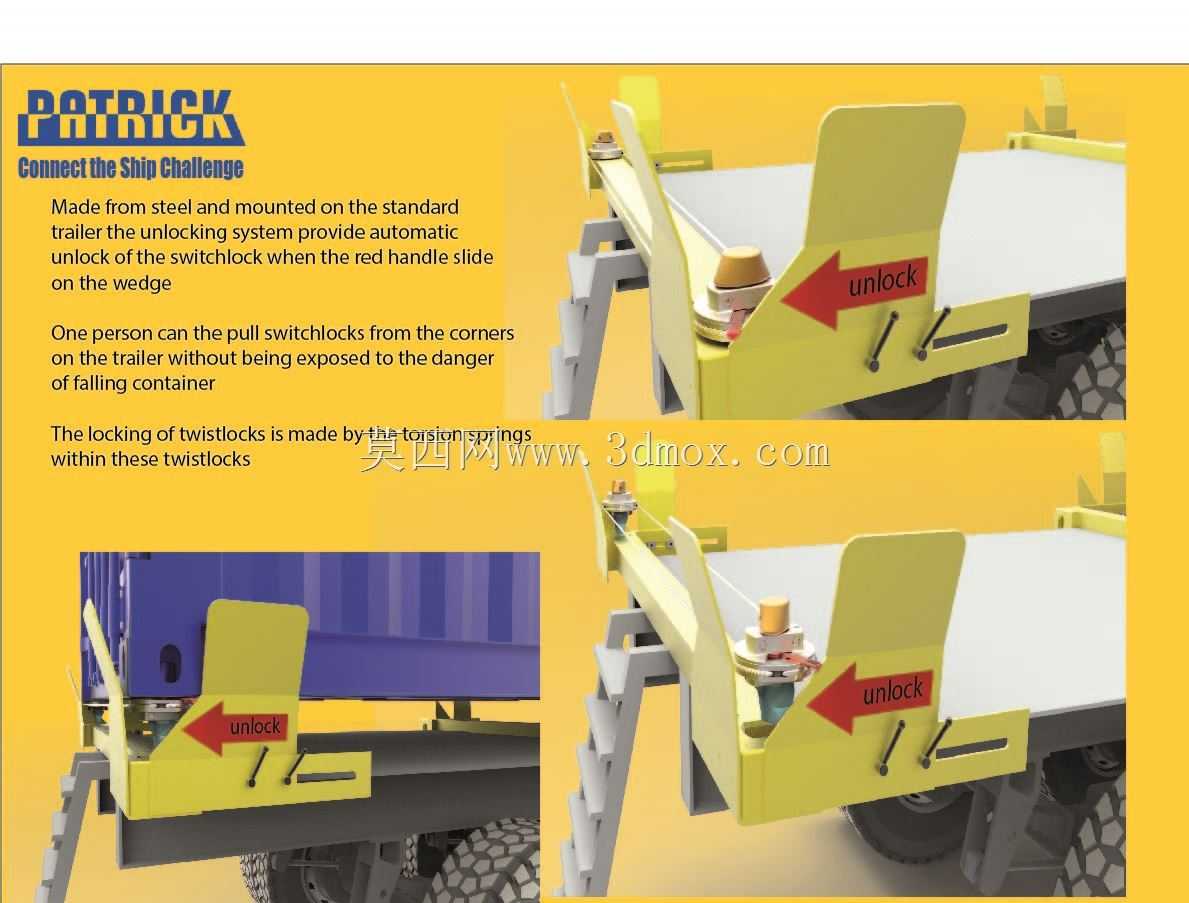

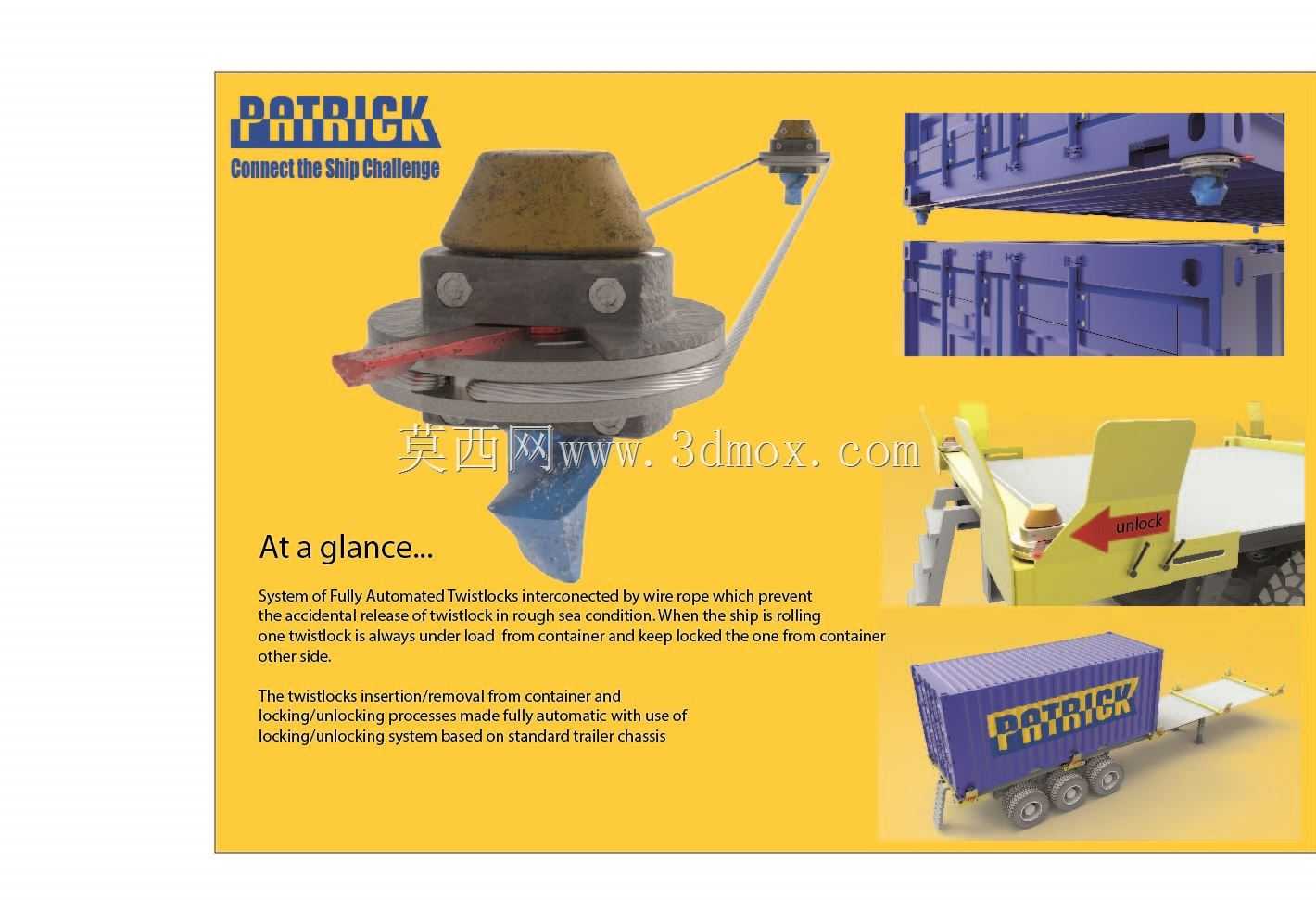

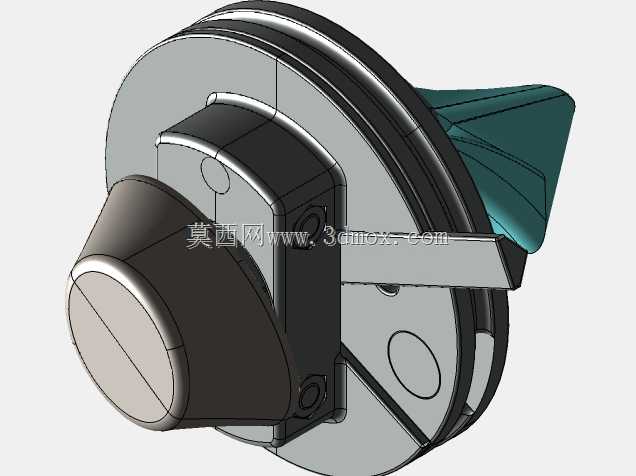

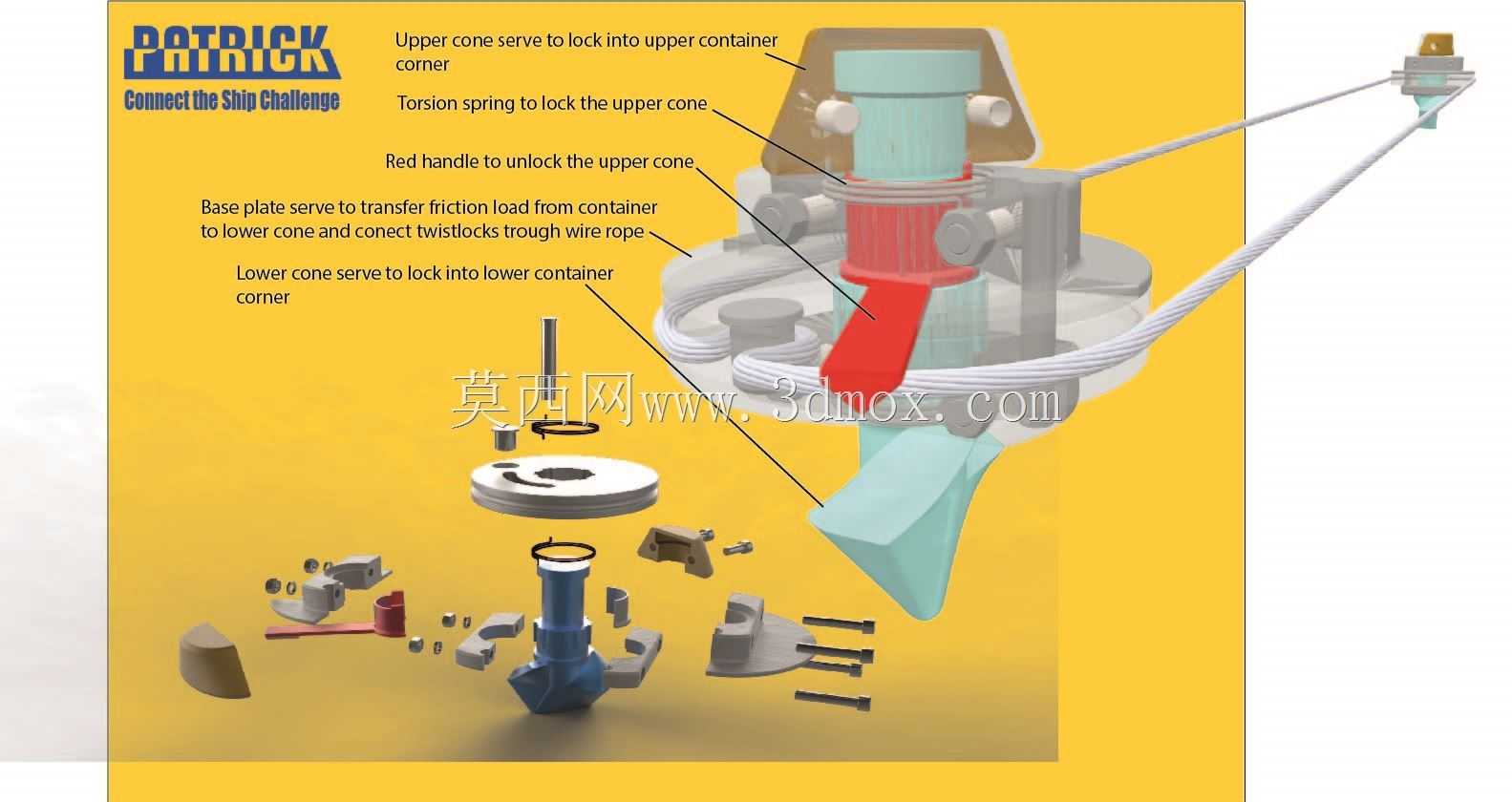

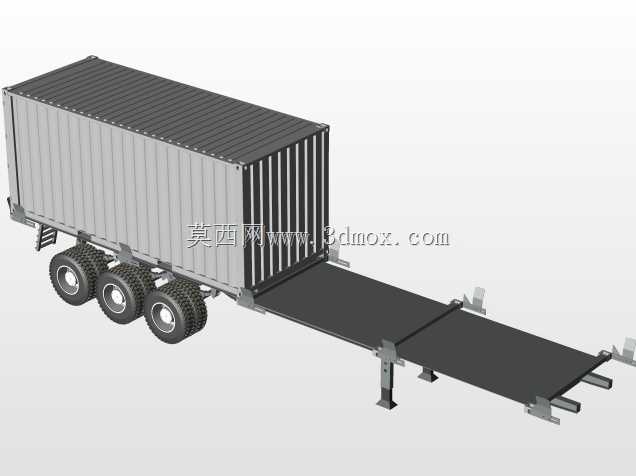

这是我工作了几个星期的设计。基本原则are:-Normal condition 锁紧扭锁。-锁紧锥的螺旋形允许在集装箱角插入扭锁。-一旦插入集装箱角，扭锁由弹簧（上锁紧锥和下锁紧锥）锁定-下锁紧锥通过下锥螺旋形解锁，当拉动扭锁时-为了防止意外的下锥解锁，两个扭锁的底板（连接到下锥）通过钢丝绳连接。-上锥通过扭锁侧的红色手柄解锁。使用基于拖车底盘的“解锁系统”自动进行此操作一个人可以在起重机将集装箱降到“解锁系统”底盘上之前，将扭锁插入“解锁系统”拐角处，以允许扭锁自动锁定到集装箱拐角处。因为通常情况下，当起重机运行时，集装箱不会滚动，所有下部锥体将自动从“解锁系统”角落解锁。-当起重机将集装箱降到“解锁系统”底盘上，并通过滑动红色按钮解锁上部扭锁锥体后，一个人可以从“解锁系统”角落移除扭锁“解锁系统”楔上的把手。——将“解锁系统”楔沿红色箭头方向移动以解锁位置，相反方向移动以锁定，因为扭锁锁定时不需要装卸工或任何人靠近悬浮集装箱。没有可能发生事故扭锁重量约为9 kg最大垂直载荷-500 KN最大货架荷载-300kN
