航天竞赛用扶手夹持低钳结构

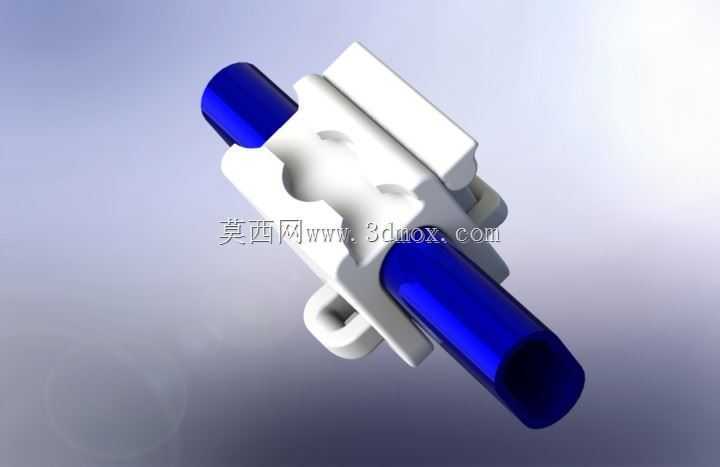

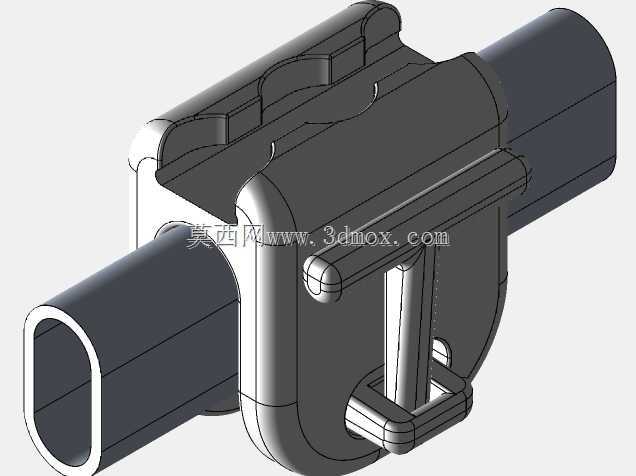

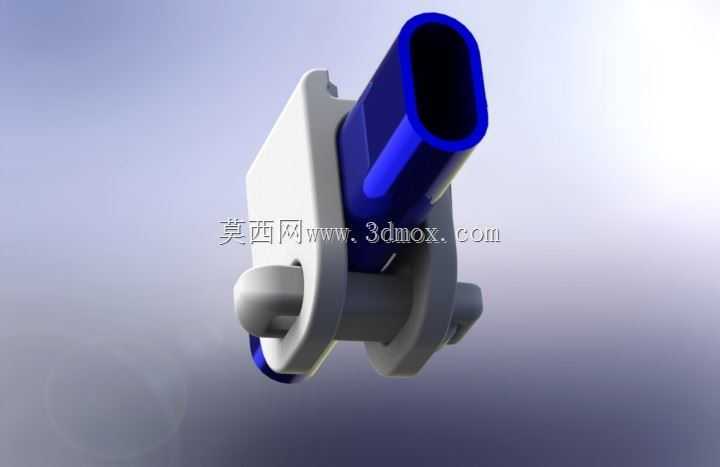

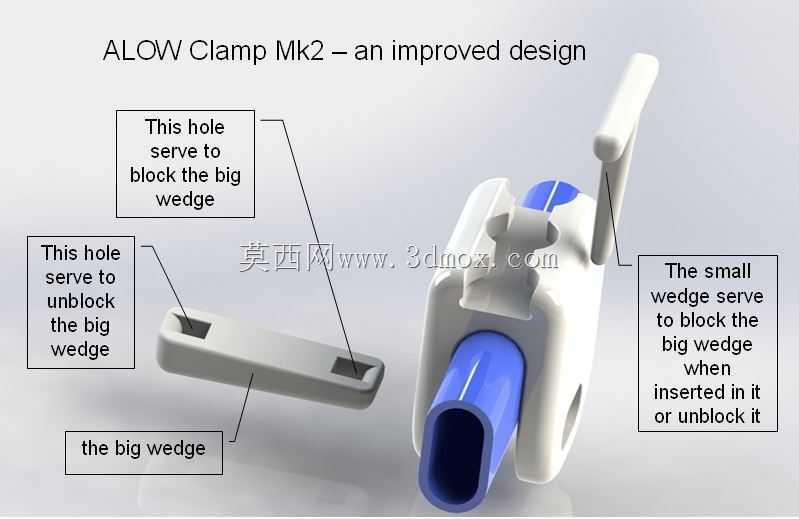

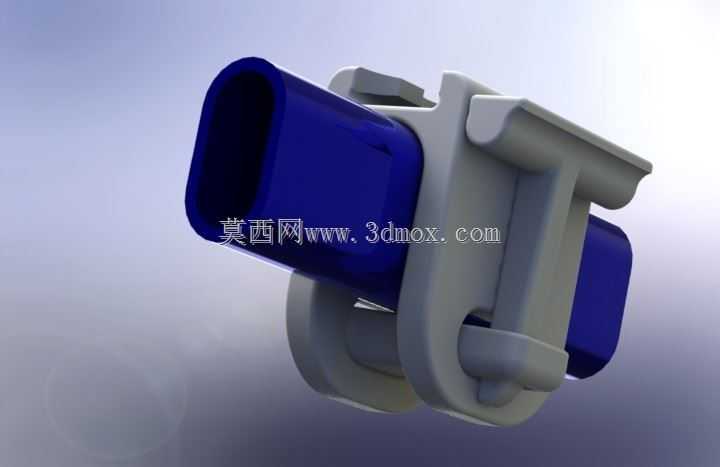

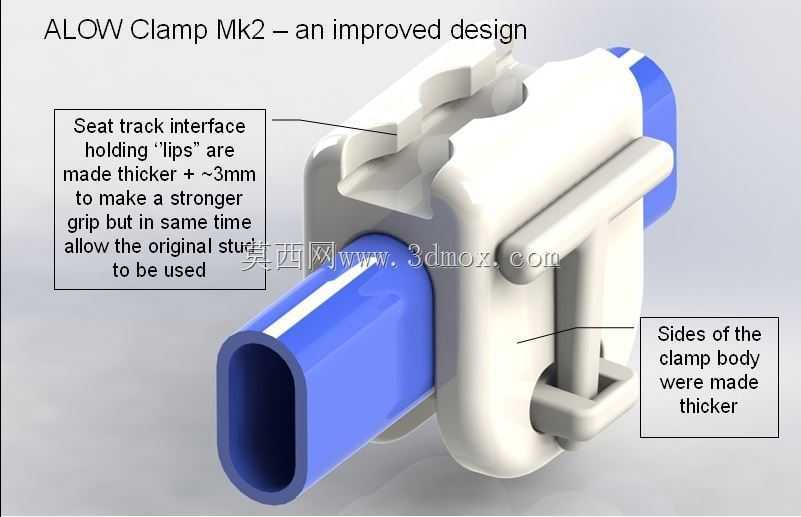

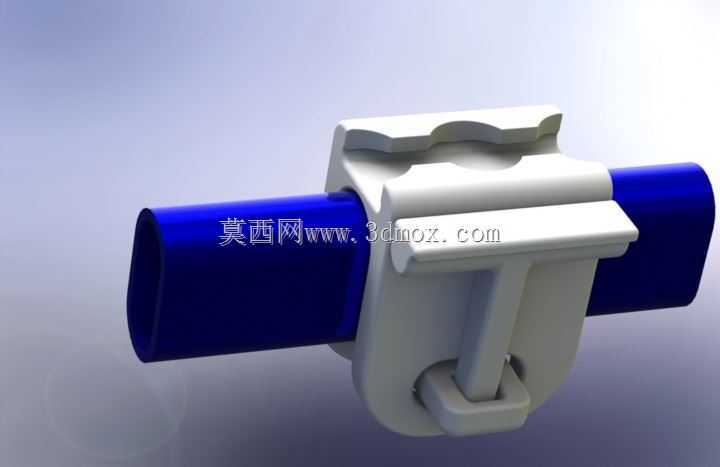

这款夹持低钳主要面向航天舱内扶手类杆件的快速装夹场景，适配舱内辅助通行、设备临时挂载的固定需求，可在无额外工具的前提下完成杆件的快速锁紧与释放，适配舱内狭小空间的操作需求，操作人员仅需拨动小楔片即可完成解锁，单手即可完成装拆动作，适配航天任务中出舱活动、舱内设备移位时的快速固定需求。整体结构采用分体式三组件设计，分别为主夹本体、大楔片、小楔片，三个部件无额外弹性零件，依靠楔面的自锁特性实现锁紧，避免了弹簧等易失效零件在极端环境下的可靠性问题。锁紧过程中，大楔片沿Y向推进，此时Z轴与被夹持扶手的轴向保持平行，大楔片推进到位后完成卡箍的初步卡紧，随后将小楔片沿锁紧方向推入，在完成大楔片锁止的同时，沿X向收紧卡箍的抱紧间隙，最终在Z向形成锁止阻力，避免夹持状态下沿杆件轴向出现窜动。解锁时仅需将插入大楔片对应孔位的小楔片向外拉动，即可解除大楔片的锁止状态，随后可轻松滑开卡箍完成拆卸。结构的安装边界围绕标准直径的管状扶手设计，卡箍的抱紧弧面与管件外圆完全贴合，避免点接触造成的管件表面压损，同时保证夹持状态下的受力均匀，不会出现偏载松动的问题。3D打印成型时将Z轴设定为垂直于楔片滑动方向，可最大化提升楔面的成型精度与结构强度，减少支撑材料的使用，保证滑动配合面的表面质量。迭代版本中优化了楔面的自锁角度，在保证解锁顺畅的前提下提升了负载能力，锁紧状态下可承受更高的径向与轴向载荷，适配更多临时挂载的使用需求，整体结构无突出棱角，所有边角均做了倒圆处理，避免在舱内操作时剐蹭航天服或设备管线，适配航天场景下的安全操作要求。卡箍侧面预留的挂孔可用于挂载小型工具、临时固定线束等拓展用途，提升了结构的场景适配性，整体装配后无多余活动间隙，锁紧状态下无晃动，可在振动、变重力的复杂工况下保持稳定的夹持力，不会出现意外松脱的问题。
