带密封轴承结构的输送机托辊辊子

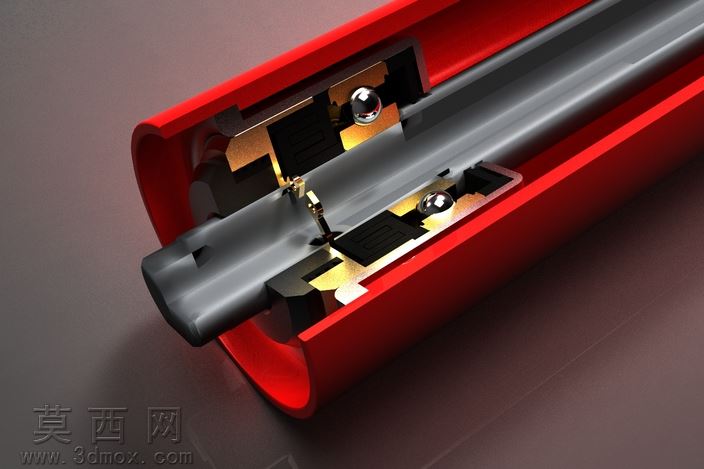

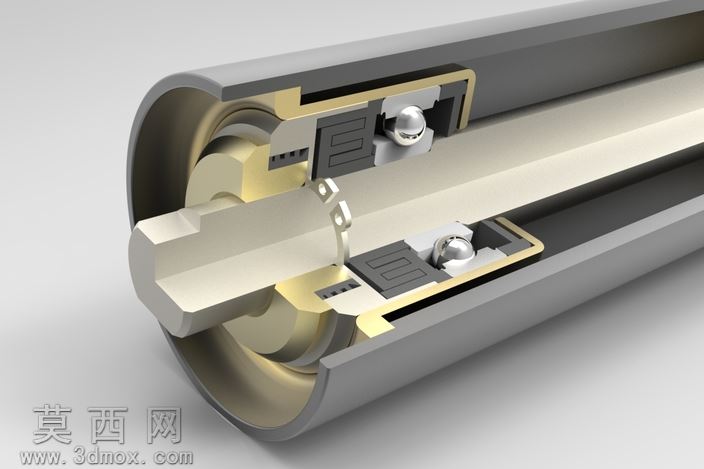

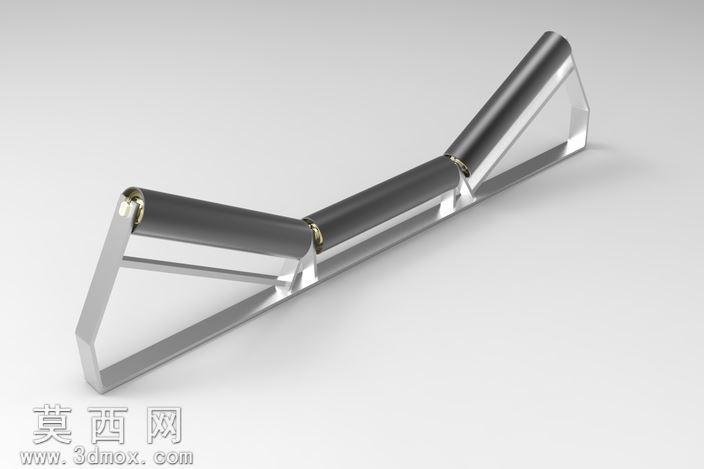

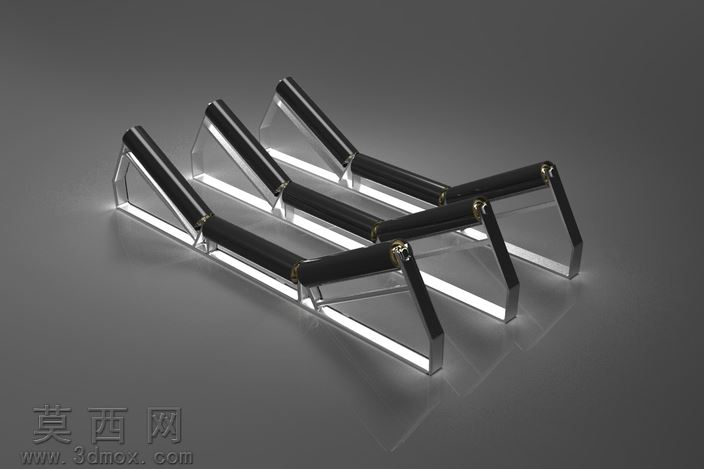

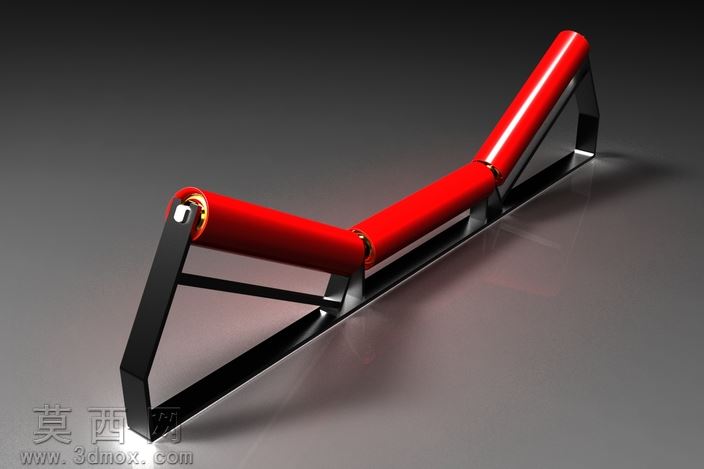

本作品为皮带输送机配套使用的托辊辊子三维剖切模型，建模过程中严格遵循带式输送机托辊的通用设计规范，采用全参数化建模逻辑完成各部件的构建。首先从辊体的基础结构入手，以回转体特征构建外层金属辊筒，精准控制筒壁厚度与同轴度公差，还原钢制辊筒的加工基准特征；随后针对内部核心的轴承安装结构，分别构建深沟球轴承的内外圈、滚动体、保持架细节，滚动体采用圆周阵列方式均匀排布，保持架的兜孔结构完全贴合滚动体轮廓，还原轴承的真实装配关系。在密封结构设计上，模型还原了托辊常用的迷宫式密封组合，包含内外密封环、防尘挡圈、润滑脂储腔结构，各密封件的配合间隙按照实际使用的密封公差设置，清晰展现托辊防尘防水的密封原理，同时构建了辊轴、轴承座、轴向定位卡簧等附属部件，所有部件的装配约束完全符合实际装配逻辑，可通过剖切视角清晰展示内部的层级配合关系。材质渲染阶段，外层辊筒赋予哑光钢材材质，调整表面粗糙度参数模拟冷轧钢管的真实质感，轴承滚动体与内外滚道赋予高抛光金属材质，体现轴承钢的高光特性，密封橡胶件赋予哑光黑色橡胶材质，调整漫反射参数还原橡胶的哑光质感，辊轴部分赋予调质处理后的钢材质感，不同部件的材质区分清晰，可直观分辨各零件的材质属性。设计思路上，采用剖切展示的方式将托辊内部的封闭结构完全呈现，既保留了托辊外部的完整圆柱形态，又通过半剖视角将内部的轴承排布、密封结构、轴向定位方式完整展现，避免了外部模型无法展示内部结构的缺陷，所有结构尺寸参考通用DTII型带式输送机托辊的标准参数设置，各部件的配合尺寸符合机械设计公差要求，可用于托辊结构原理讲解、装配工艺演示、输送机配套选型参考等场景，模型的各零件均为独立可编辑特征，可根据实际使用需求调整辊径、辊长、轴承型号等参数，快速适配不同带宽、不同载荷的皮带输送机使用需求。
