带多工位料斗的分拣输送设备结构设计

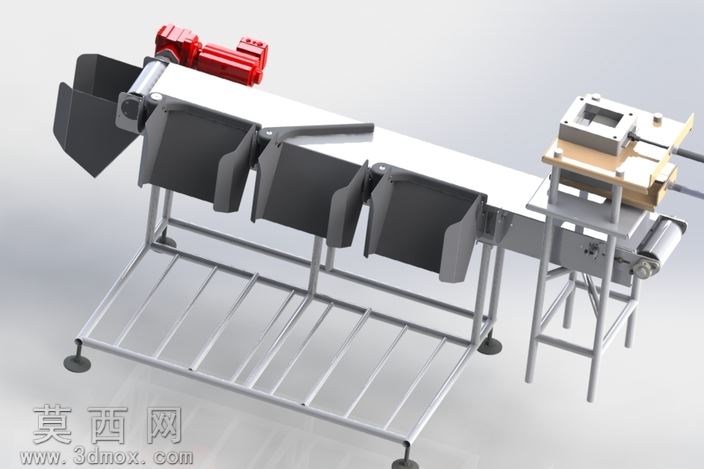

本作品为分拣输送机三维建模成果，建模过程中严格遵循机械设计规范，先完成整体方案的框架搭建，确定线体长度、工位间距、机架高度等核心参数后，再逐一对各零部件进行精细化建模。首先构建主体铝型材机架结构，对支撑脚的可调脚杯、底部置物格栅、型材连接角件都做了1:1比例的还原，保证机架部分的结构强度与实际生产场景的安装逻辑一致；随后搭建皮带输送主体，对主动辊筒、从动辊筒、驱动端的减速电机安装座、皮带张紧调节结构都做了细节刻画，还原了皮带输送的传动逻辑。在线体侧边依次排布四个倾斜式分拣料斗，每个料斗都设计了独立的铰接翻板结构，可对应不同品类物料的分拣落料需求，料斗的倾斜角度经过反复调整，既保证物料滑落顺畅无卡滞，又避免物料下落时飞溅溢出。线体末端设置检测与分拣执行工位，搭建了双层安装支架，上层预留检测元件安装位，下层设置推料执行机构的安装基准，可适配光电传感器、气缸推料等常规分拣组件的装配需求。渲染阶段采用哑光工业金属材质赋予机架与金属结构件，皮带采用哑光黑色橡胶材质，料斗采用深灰色工程塑料材质，驱动电机采用亮面红色工业漆材质，通过不同材质的质感区分清晰展现各部件的功能属性；场景布光采用柔和的工业展示光效，避免过度反光遮挡结构细节，同时添加柔和阴影增强模型的立体感，让整体结构的层级关系清晰可辨。设计过程中充分考虑设备的实用性，所有零部件的装配关系都符合实际机械装配要求，不存在干涉问题，各运动部件都预留了合理的运动间隙，既可以作为分拣设备方案展示的可视化模型，也可作为同类输送分拣设备设计的参考蓝本，帮助设计人员快速梳理结构逻辑，缩短方案设计周期。
