推力圆柱滚子组合轴承结构设计

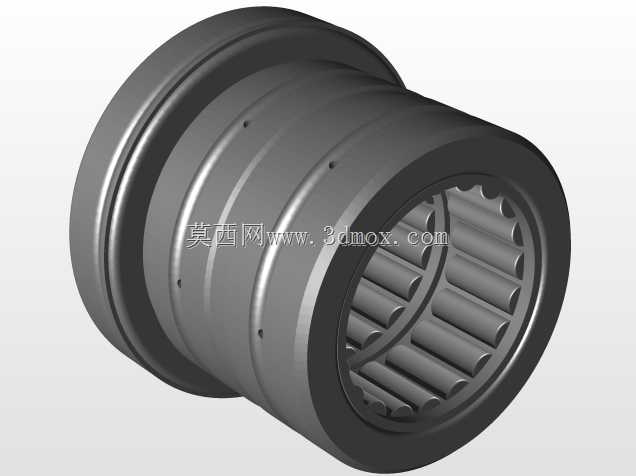

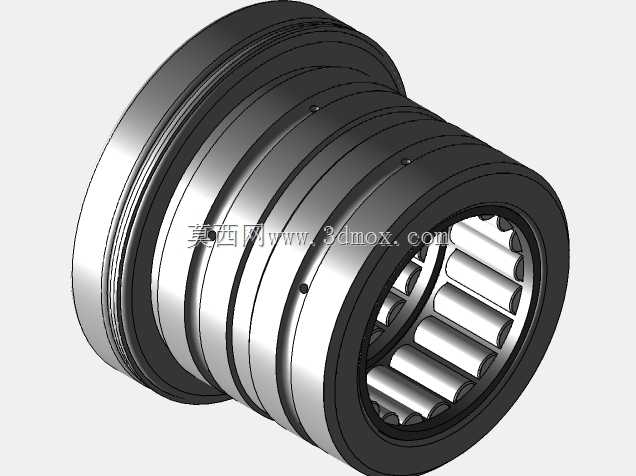

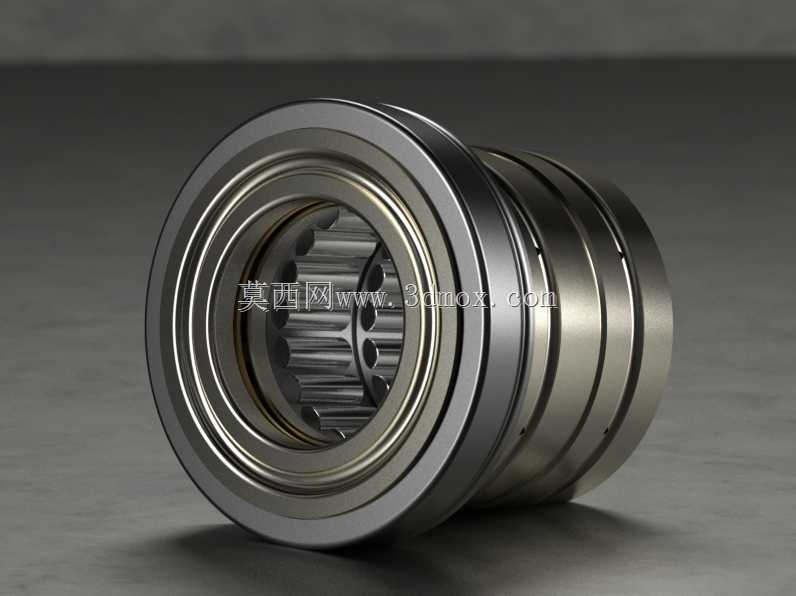

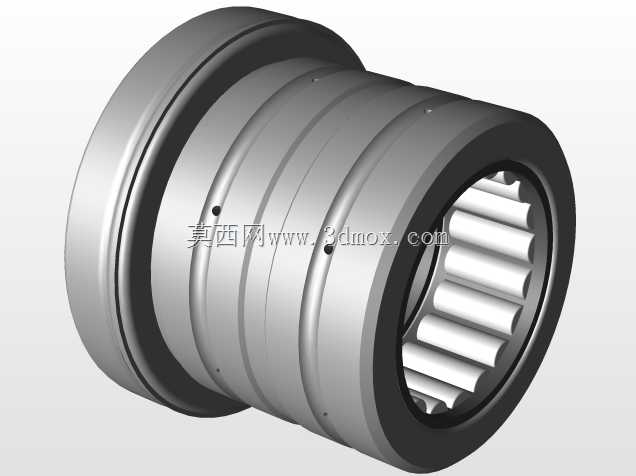

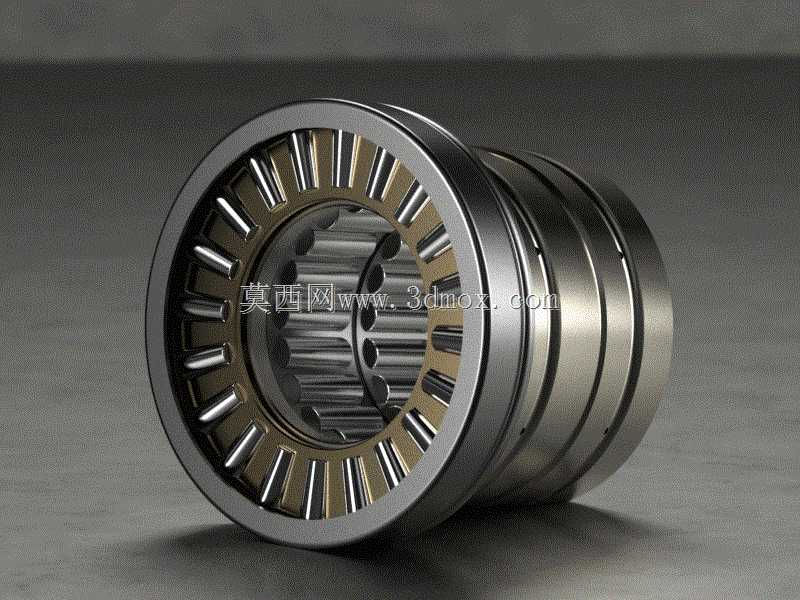

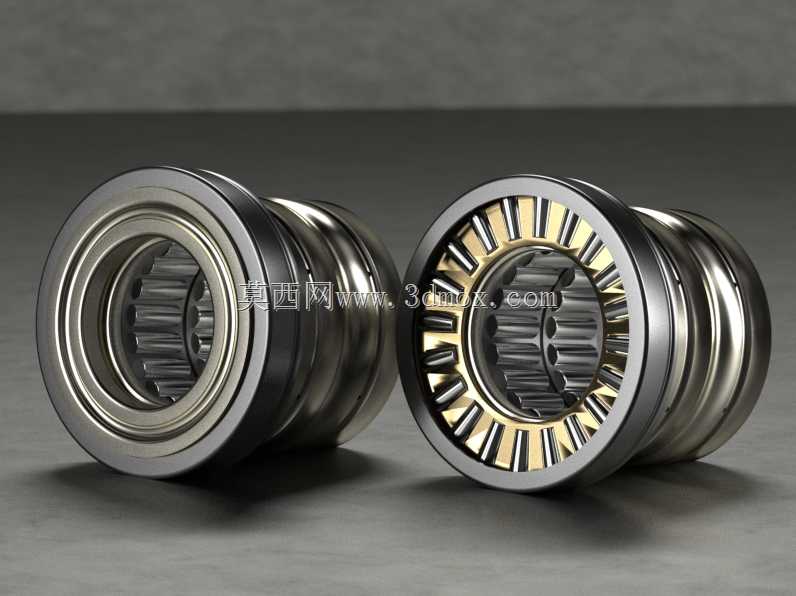

这款组合式推力圆柱滚子轴承，主要面向重载轴向承载同时需兼顾径向定位的机械传动场景，常见于重型机床主轴、工程机械回转机构、大型减速机输出端、液压泵柱塞组件等需要承受大轴向载荷的核心传动部位，能够在高载荷、低转速的工况下保持稳定的支撑性能，避免传动部件出现轴向窜动、偏载磨损等问题，是重型传动系统中承担轴向载荷的核心支撑部件。从功能特性来看，该轴承采用推力圆柱滚子与径向滚道组合的结构设计，推力段的圆柱滚子呈放射状均匀排布，能够将轴向载荷均匀分散到每一个滚子与滚道的接触面上，相比同尺寸的推力球轴承，其线接触的承载形式可承受数倍的轴向载荷，同时组合集成的径向滚道段可承担一定的径向载荷，无需额外搭配径向轴承即可实现双向承载，大幅缩减了安装空间，简化了支撑结构的装配流程。在设计思路上，该结构充分考虑了重载工况下的载荷分布特性，滚子采用对数曲线修形设计，可有效避免滚子端部出现应力集中的问题，滚道表面采用高精度磨削加工，保证滚子与滚道的接触精度，降低运转过程中的摩擦阻力与磨损速率；多列滚道的组合排布，既提升了整体承载能力，也可在承受偏载力矩时保持各接触点受力均匀，避免局部过载导致的轴承提前失效。在外型尺寸与安装边界方面，该轴承采用一体化套筒式结构，外圈为阶梯式圆柱结构，安装时可直接嵌入设备的轴承座孔内，内圈设置有花键配合结构，可直接与传动轴的花键段配合传递扭矩，无需额外设计轴向定位结构；轴承的轴向端面为精密磨削的定位基准面，安装时可直接与设备的定位台阶贴合，保证装配后的同轴度与端面跳动精度，安装过程中需注意保证滚道与滚子的清洁，避免硬质杂质进入滚道造成接触表面划伤，同时需按照工况要求匹配对应的润滑脂或润滑油，保证滚子与滚道之间形成稳定的油膜，降低运转过程中的摩擦温升，延长轴承的使用寿命。在实际应用中，该类轴承可承受单向的大轴向载荷，同时可限制轴与外壳之间的单向轴向位移，相比分离式的推力轴承与径向轴承组合，其同轴度精度更高，装配累积误差更小，更适合对传动精度、承载能力有较高要求的重型传动场景，能够有效提升设备的运转稳定性，降低核心传动部件的维护频率。
