链条齿轮组合间歇传动结构

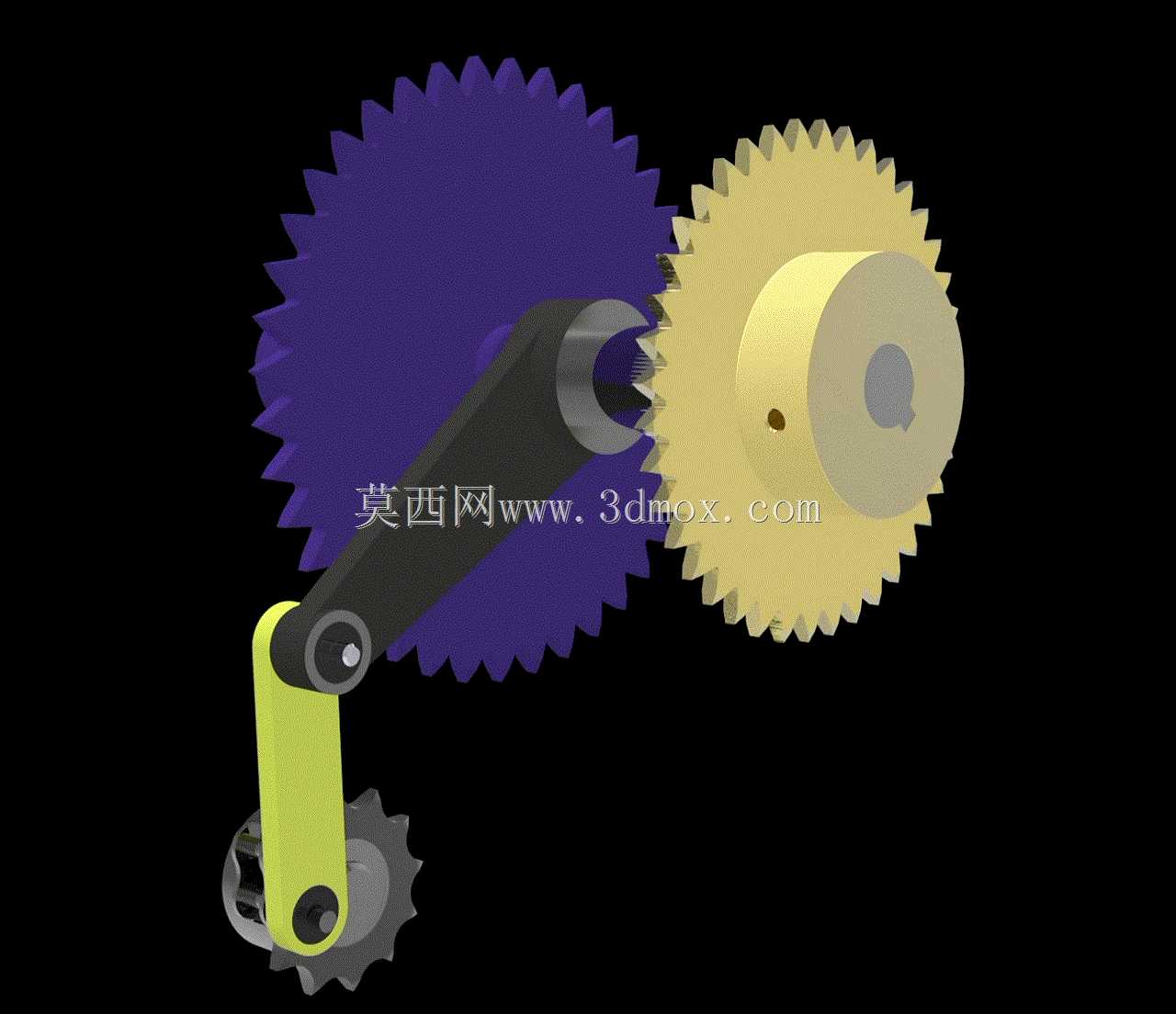

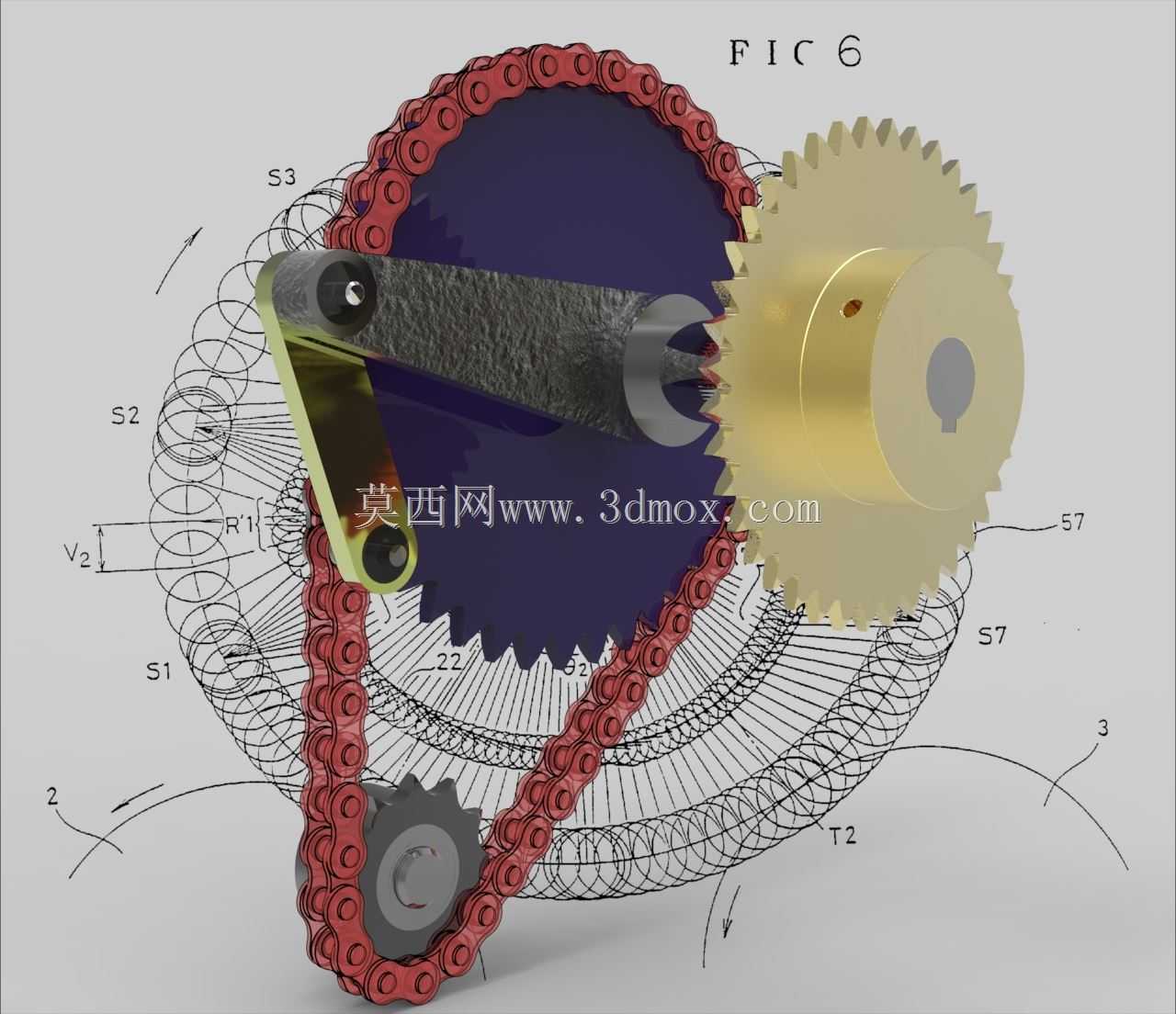

　　这套间歇传动结构可应用于轻工送料、包装工位分度、自动化装配线步进输送等需要周期性间歇动作的场景，替代传统槽轮机构实现更灵活的动停比调节。整套结构以滚子链条作为挠性传动载体，搭配异形棘轮与从动齿轮完成动力的间歇传递，主动曲柄带动摆臂往复摆动时，摆臂端部的棘爪会周期性嵌入链条间隙，推动链轮转过固定角度，摆臂回程时棘爪滑过链节不带动从动件，从而实现输出端的间歇转动，输出端齿轮可直接对接工位转盘、送料辊等执行部件。设计时优先匹配了链节距与棘轮齿形的啮合间隙，避免回程时出现卡滞或跳齿问题，摆臂的回转半径经过反复校核，确保棘爪在整个行程内都能准确卡入链节空隙，不会出现脱链情况。整套结构的安装边界以主链轮轴心为基准，

　　横向安装尺寸覆盖主链轮与从动齿轮的中心距范围，纵向预留摆臂摆动的上下活动空间，安装时需保证主链轮、从动链轮、输出齿轮的端面共面，平面度误差控制在0.1mm以内，避免链条运行时出现偏磨。输出齿轮的模数与配套执行件的齿圈参数匹配，可直接啮合传动无需额外转接件，链条张紧度可通过下方小链轮的安装位置调节，张紧力调整至链条松边下垂量为中心距的2%左右即可，既保证传动精度又避免额外磨损。结构运行时的动停比可通过调整曲柄的偏心距改变摆臂摆动角度，适配不同工位需要的步进角度，相比槽轮机构，这套链条棘轮组合的步进角度调节范围更大，加工难度更低，在中低速间歇输送场景下的传动稳定性更优，同时挠性链条本身具备一定的缓冲能力，可降低启停瞬间的冲击载荷，延长配套执行件的使用寿命。
