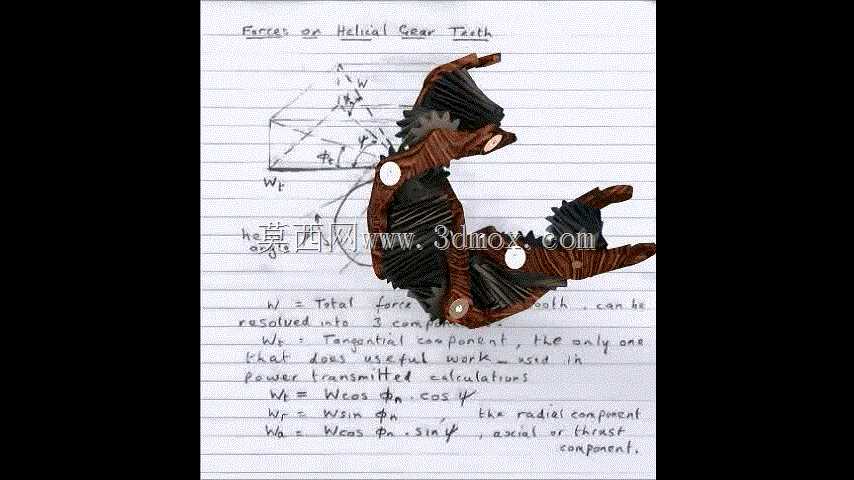

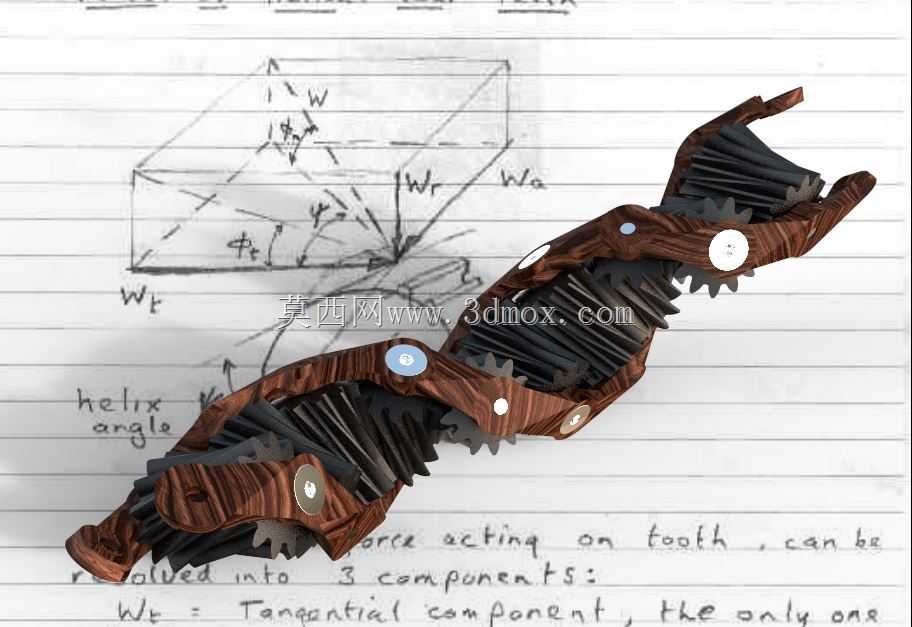

交错啮合扭转式莫比乌斯传动齿轮结构

项目分类:齿轮 发布时间:2022-01-21 ID:508659
  • 交错啮合扭转式莫比乌斯传动齿轮结构
  • 交错啮合扭转式莫比乌斯传动齿轮结构

  这款扭转式交错啮合齿轮结构,突破了传统平行轴、相交轴齿轮的啮合边界,依托莫比乌斯环的单侧曲面拓扑特性设计齿形排布,可实现空间交错轴间的连续无间断动力传递,在特种传动场景中具备常规齿轮无法替代的应用价值。从实际应用场景来看,这类结构可适配空间布局极度紧凑的特种机器人关节、异形传动通道内的动力输送单元,以及部分需要单曲面连续啮合实现特殊运动轨迹输出的文创演示装置、教学实验教具,在需要规避传统齿轮传动死点、实现连续变向扭矩输出的小众传动场景中,能大幅简化传动链路的零件数量,减少多级传动带来的效率损耗。

  设计过程中首先要解决的是齿形的连续排布问题,不同于常规直齿、斜齿齿轮沿圆柱或圆锥母线方向的齿向规律,该结构的齿槽沿扭转180度的单侧环带连续分布,建模时需要先构建莫比乌斯环的基准曲面,再沿曲面法向逐段校准齿形的压力角与啮合间隙,保证两个配对齿轮在整周转动过程中,每个啮合位置的齿侧间隙保持在0.02-0.05mm的合理区间,避免出现卡滞或啮合空程过大的问题。齿形的螺旋角随环带扭转角度连续变化,全程没有传统齿轮的固定螺旋角参数,需要通过曲面扫掠、布尔运算逐段修整齿顶与齿根的过渡圆角,避免应力集中导致的轮齿断裂。

  从安装边界来看,该齿轮组的两个构件中心距需严格匹配设计值,轴向窜动量需控制在0.03mm以内,因为交错啮合的接触形式为点接触,过大的安装偏差会导致接触应力骤增,大幅缩短轮齿使用寿命。实际装配时需采用配对研磨的方式处理啮合接触面,保证接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,才能保证传动过程的平稳性。不同于常规齿轮的润滑方式,该结构由于啮合面沿环带连续扭转,采用脂润滑的效果优于油润滑,可避免润滑脂在扭转曲面处快速流失,保证啮合面持续形成油膜。

  功能特性上,该结构可实现单级传动下的空间变向扭矩输出,不需要额外增加锥齿轮、蜗轮蜗杆等变向传动件,能将原本需要3-4级传动的链路压缩为单级传动,传动效率可提升15%-20%,同时整体结构占用的空间体积比同功率的多级交错轴传动机构缩小40%左右,适合对安装空间有严格限制的特殊设备。需要注意的是,这类结构的承载能力低于同模数的常规硬齿面齿轮,更适合小扭矩、低转速的传动场景,不适合重载大功率的动力传输,设计选型时需根据实际负载扭矩校核轮齿的接触强度与弯曲强度,预留足够的安全系数。
