开口夹紧式锁紧套环机械结构设计

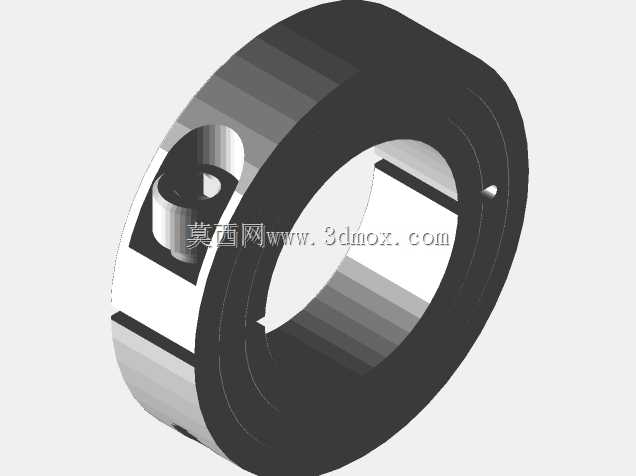

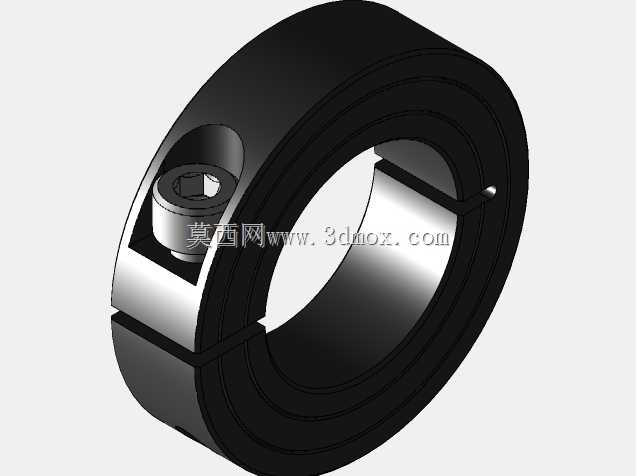

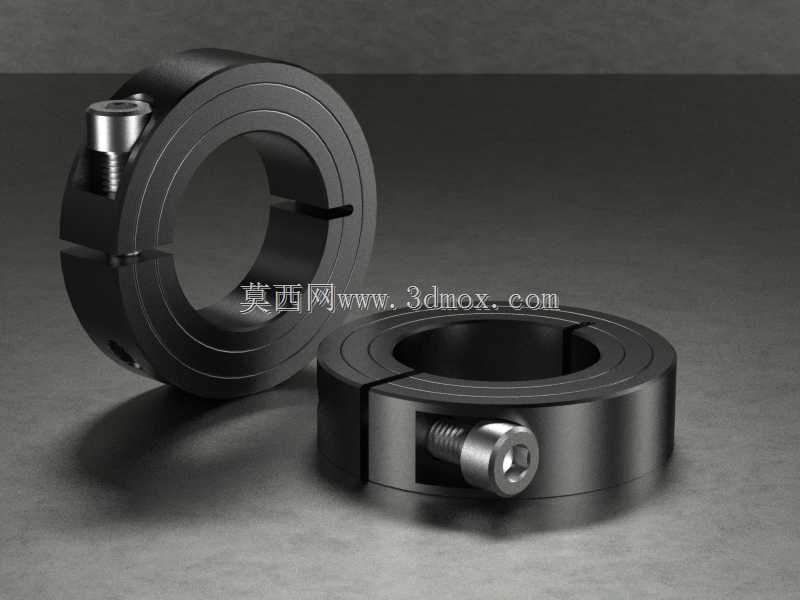

这类开口夹紧式套环是工业传动、机架装配场景中极为常用的轴系定位配件，广泛应用于输送设备辊筒固定、自动化流水线导向轴限位、轻工机械转轴轴向定位、包装设备执行组件位置锁定等场景，相比传统的轴肩定位、销钉固定方式，它无需在轴面加工键槽、定位孔，不会破坏轴体的整体结构强度，也不会因为长期受剪切力出现销钉断裂、定位失效的问题，安装调整时仅需拧紧侧面的锁紧螺钉即可完成固定，调整位置时松开螺钉就能沿轴身自由滑动，适配现场频繁调整工位的装配需求。从功能特性来看，这款套环采用分体开口式结构设计，环体本身预留了均匀的变形间隙，当拧紧内六角锁紧螺钉时，开口两侧的环体受螺钉拉力产生均匀的径向收缩变形，从而紧紧抱紧在穿过环体内孔的轴件外圆表面，依靠接触面的静摩擦力实现轴向位置的锁定，不会在设备运行受轴向冲击力时出现滑移错位。设计过程中，环体的开口间隙经过精准计算，既保证螺钉锁紧时环体有足够的变形量抱紧不同公差范围内的轴件，又避免间隙过大导致环体变形过度产生应力集中、长期使用出现断裂失效的问题；侧面的螺钉安装位做了沉孔设计，螺钉锁紧后头部完全沉入环体平面内，不会突出环体表面剐蹭周边的其他零部件，也能避免设备运行过程中外部物件磕碰螺钉导致锁紧松动。外形与安装边界方面，这款套环采用规整的圆环外形，外圆做了微小的倒角处理，没有尖锐的棱角，安装时不会划伤操作人员的手部，也方便装配时顺利穿入安装工位；环体的厚度经过优化，在保证足够抱紧力的前提下尽可能压缩轴向占用空间，适合安装空间紧凑的轴系布局，内孔尺寸适配常规的标准圆轴规格，安装时不需要额外加工配套的定位结构，仅需将环体套入轴件调整到目标位置，使用常规内六角扳手拧紧螺钉即可完成装配，拆卸时松开螺钉就能轻松取下，不会在轴面留下压痕或损伤，后期维护调整的操作门槛极低。在实际设备运行中，这类套环除了轴向定位作用外，还可以作为轴上零部件的承载支撑面，为轴承、齿轮、链轮等传动件提供轴向的限位支撑，避免传动件运行过程中出现轴向窜动影响传动精度，部分重载场景下还可以通过成对安装的方式，从两侧夹持固定轴上的零部件，相比传统的圆螺母固定方式，它不需要在轴端加工外螺纹，装配效率更高，也不会因为螺纹松动出现定位偏移，适配多种不同材质的轴件使用，无论是普通碳钢轴、不锈钢轴还是硬质铝合金轴，都能通过调整螺钉的锁紧力矩获得合适的抱紧力，不会因为材质硬度差异出现锁不紧或者压伤轴面的问题。
