集成螺柱的滚柱轴承组合传动结构

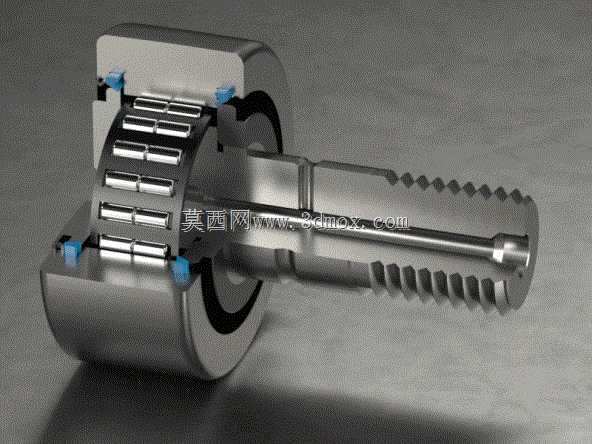

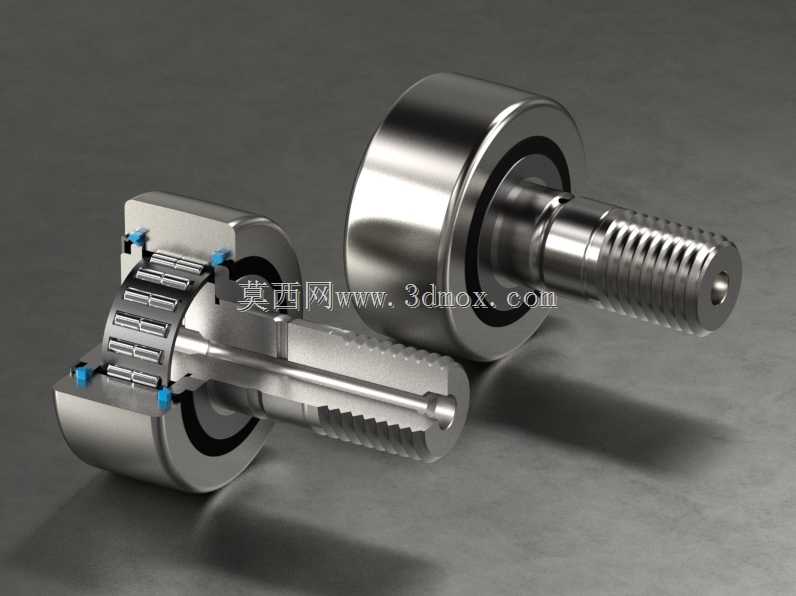

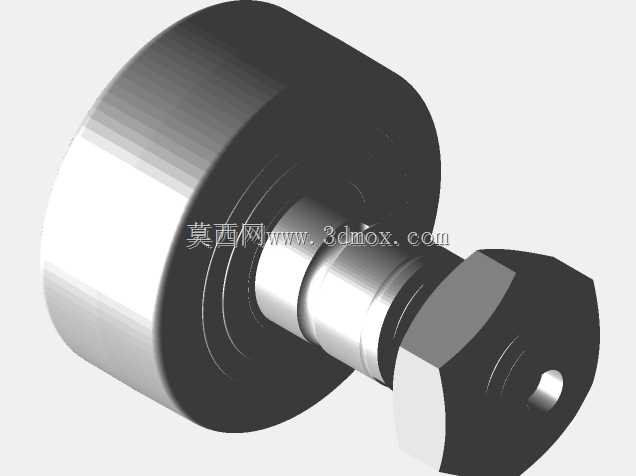

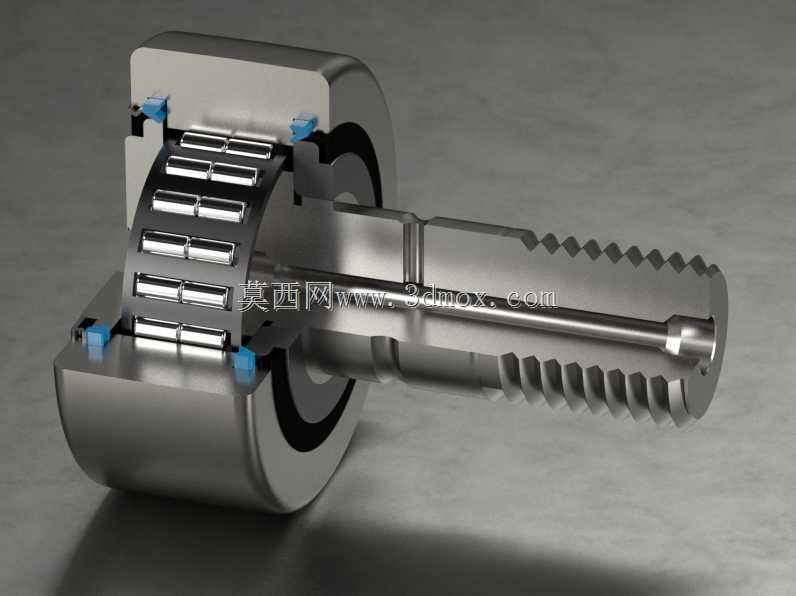

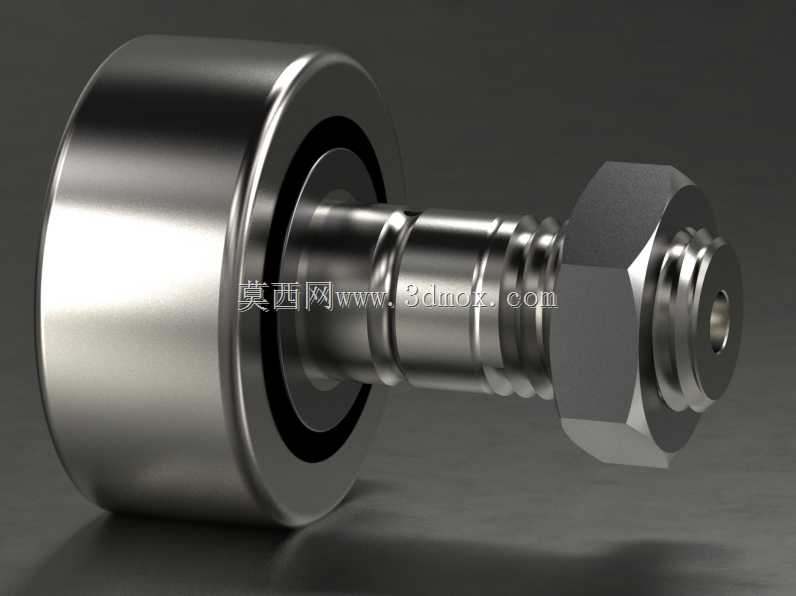

这款集成螺柱的滚柱轴承组合结构，主要面向需要同时实现旋转支撑与直线进给定位的复合传动场景，常见于精密机床进给单元、自动化装配线的执行端、工业机器人关节的微调模组以及小型液压阀组的调节机构中，能够在紧凑的安装空间内同时承担径向载荷承载与轴向位置固定的双重作用，替代传统分体式轴承加螺柱的装配方案，大幅缩减装配环节的零件对齐工作量，降低多零件配合带来的累积误差。从功能特性来看，该结构的滚柱轴承部分采用满装圆柱滚柱排布设计，相比同尺寸的滚珠轴承拥有更高的径向承载能力，能够承受重载工况下的连续旋转摩擦，滚柱与内外滚道的线接触形式可减少接触应力集中，在频繁启停的交变载荷场景下也能保持稳定的支撑精度，避免运行过程中出现径向窜动；而集成的螺柱部分采用梯形牙型设计，螺牙侧面经过导向修型，既可以通过螺纹旋合实现轴承组件的轴向位置调节，也能在安装到位后通过配套螺母完成锁止固定，无需额外设计轴承座的轴向定位台阶，进一步简化配套安装结构的加工难度。在设计思路上，该结构将轴承内圈与螺柱本体做一体化成型处理，取消了传统结构中轴承内圈与螺柱的过盈配合环节，从根源上避免了长期运行后内圈与螺柱之间出现打滑、相对转动的失效风险，同时在轴承两侧设置了内置式密封挡边，可阻挡外界粉尘、切削液等杂质进入滚道内部，延长润滑脂的使用寿命，减少日常维护的频次。从安装边界来看，该结构的轴承外圈采用标准圆柱外形，可直接适配常规的通孔型轴承座安装孔，无需定制特殊轮廓的安装位，螺柱端的螺纹规格与同直径标准螺柱保持一致，可直接匹配通用规格的锁紧螺母，安装时仅需将轴承外圈压入安装座孔，再通过螺柱端完成轴向位置调整与锁止即可，整体轴向安装长度相比分体式方案缩短近三分之一，尤其适合安装空间受限的紧凑型机械结构，在小型自动化设备、精密检测仪器的进给调节部位使用时，能够在保证承载能力的前提下有效压缩设备整体体积，提升结构的集成度。
