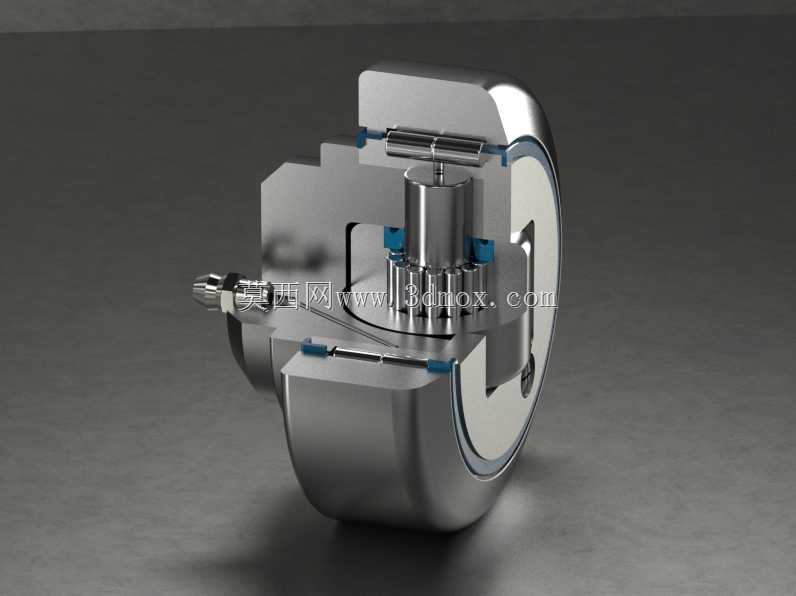

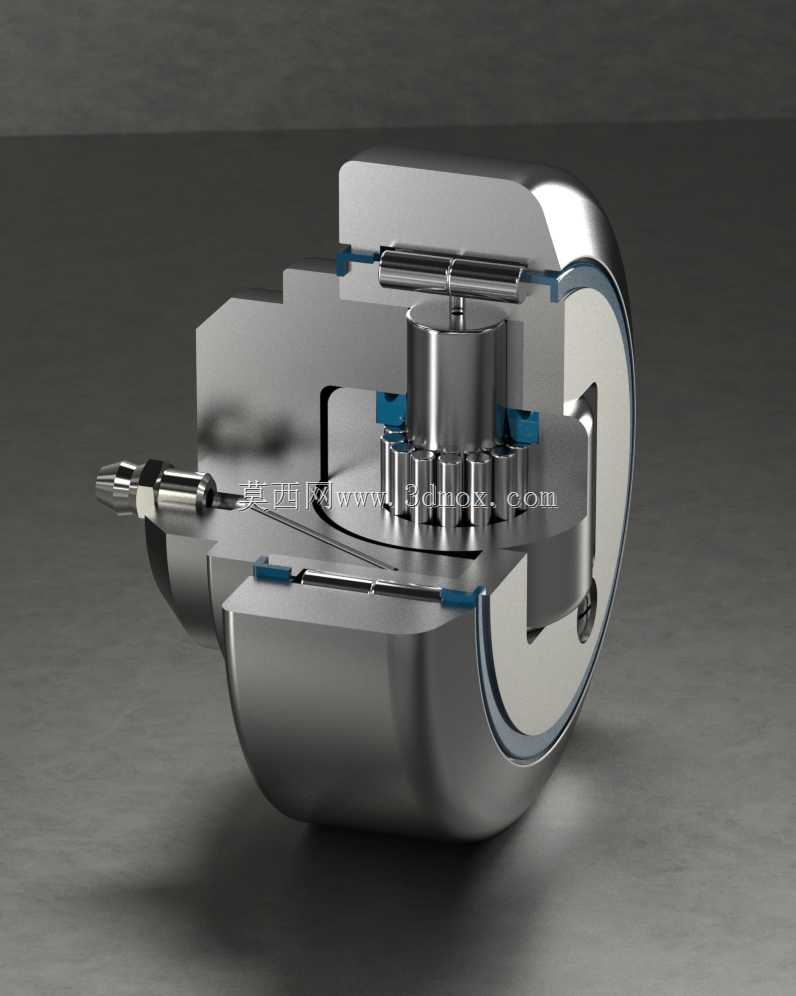

高精度组合轴承剖面结构展示

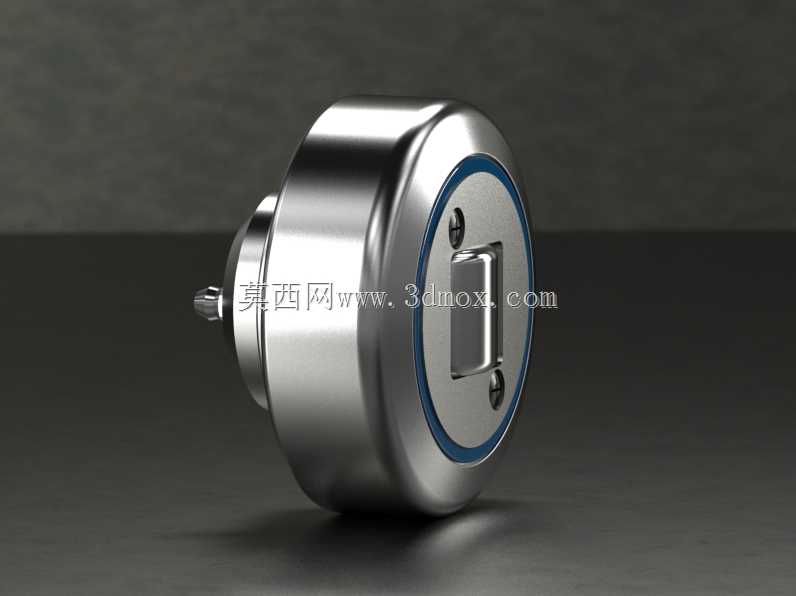

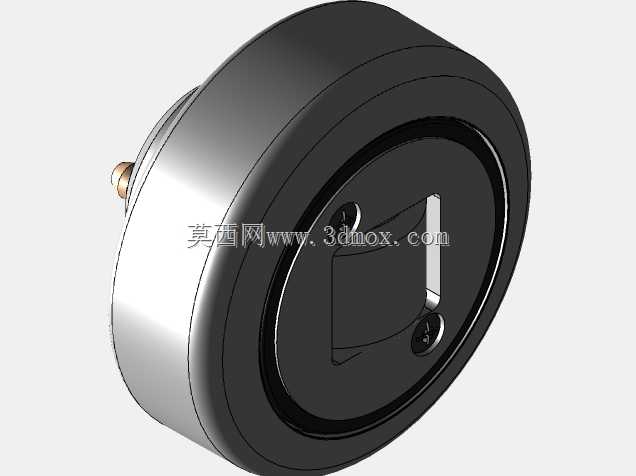

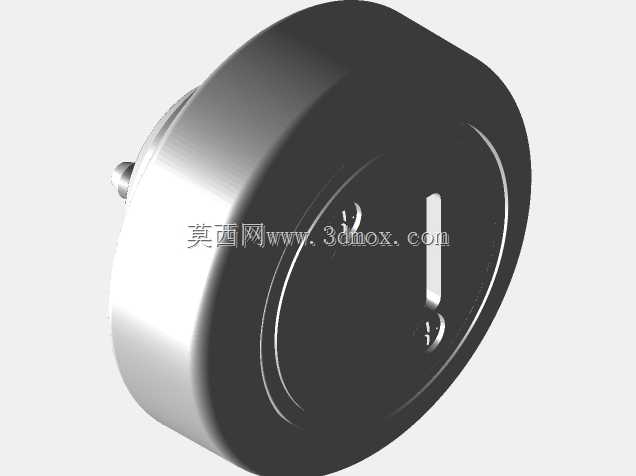

这款组合轴承是面向重载复合工况设计的精密传动支撑部件，主要应用于同时承受径向载荷、单向轴向载荷以及倾覆力矩的工业场景中，常见于机床主轴端部、工程机械回转机构、自动化生产线回转工作台、重型输送设备的铰接支撑位，也可适配液压设备的执行端支撑、农业机械的传动连接部位，能够在单一安装位置替代传统的多套轴承组合方案，有效缩减设备的轴向安装空间，降低装配环节的同轴度调校难度。从结构设计来看，这款轴承采用一体化集成式设计思路，将径向承载的滚柱组与轴向承载的滚动体组整合在同一套轴承主体内，径向承载部分采用密排圆柱滚柱设计，滚柱与内外滚道采用线接触形式，能够承载较大的径向冲击载荷与持续径向负荷，轴向承载部分布置多组滚动体，可稳定承受轴向方向的持续载荷与瞬时冲击，同时在滚道边缘设计有储油沟槽，可存储润滑脂，在长期运转过程中持续为滚动接触面提供润滑，降低摩擦损耗，延长部件的维护周期。轴承的外部壳体采用圆角过渡的一体化结构，避免应力集中带来的壳体开裂风险，侧方预留的注油接口可直接对接设备的集中润滑系统，无需拆解设备即可完成润滑脂补充，适配长期连续运转的工业作业场景。在安装边界方面，这款轴承的外圈采用圆柱定位面，可直接嵌入设备的安装基座孔位，内圈设置有轴向定位台阶，可与传动轴的轴肩直接贴合定位，无需额外设计复杂的轴向锁紧结构，安装时仅需保证基座孔与传动轴的同轴度在常规机械装配公差范围内即可，无需针对多套轴承分别进行预紧调校，大幅降低现场装配的工时消耗。在功能特性上，这款组合轴承可同时限制轴的径向位移与单向轴向位移，相比传统的深沟球轴承与推力轴承组合方案，其整体结构刚度更高，抗倾覆能力更强，在承受偏载载荷时，内部滚动体的载荷分布更均匀，不会出现局部应力过载导致的滚动体碎裂、滚道点蚀等问题，能够在中低速重载的工况下长期稳定运转，有效提升整套传动系统的运行可靠性，减少设备停机维护的频次，为工业设备的连续稳定运行提供可靠的支撑保障。
