多色外齿式锁紧垫圈机械结构设计

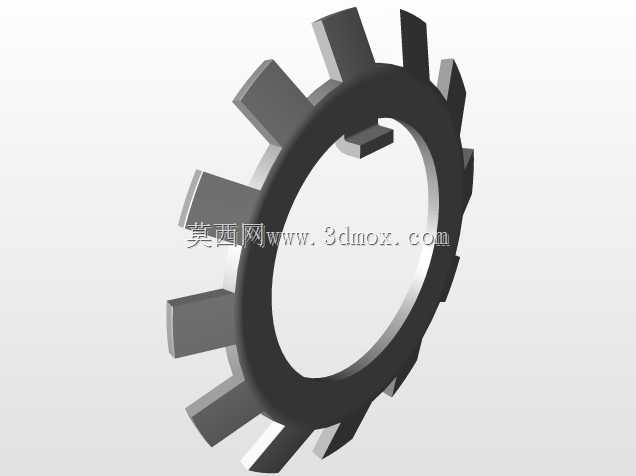

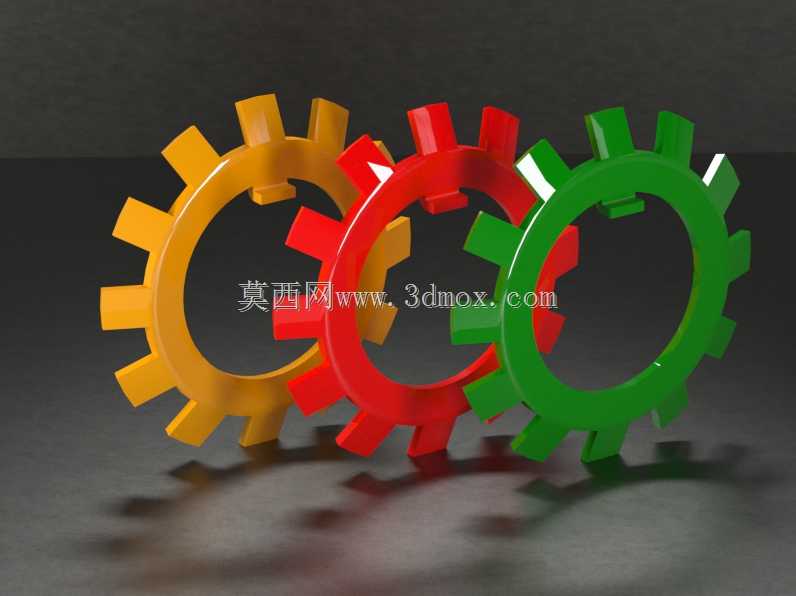

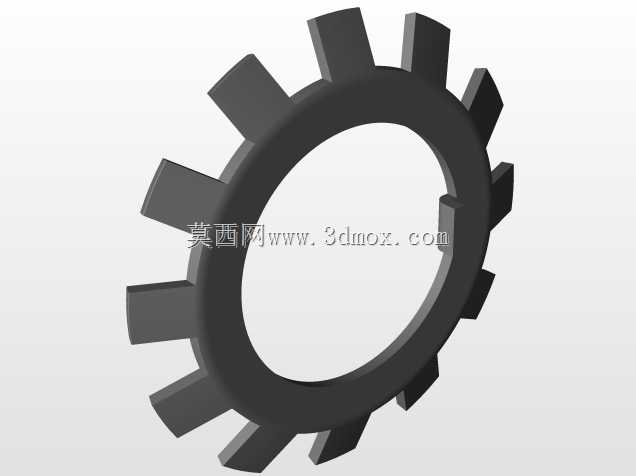

这款外齿式锁紧垫圈是机械紧固系统中常用的防松配件，广泛应用于各类需要螺栓连接防松的工业场景中，涵盖工程机械装配、自动化生产线设备搭建、通用机电产品组装、重型设备运维等多个领域，在存在持续振动、交变载荷、温度波动的连接工况下能够发挥稳定的锁固作用，避免螺栓连接副出现松动滑移、连接失效的问题，保障设备长期运行的结构可靠性。从实际使用功能来看，这类锁紧垫圈依靠外圈均匀分布的齿状结构实现双重锁固效果：当垫圈被压装在螺栓头/螺母与被连接件表面之间时，外圈的齿尖会嵌入被连接件的支撑面，内侧的环形支撑面则紧贴紧固件承压面，在螺栓预紧力施加完成后，齿部的嵌入阻力能够抵消振动带来的螺纹副回转趋势，相比普通平垫圈具备更优异的防松性能，同时还能分散紧固件对被连接件表面的压应力，避免软质被连接件表面出现压痕损伤。在设计思路上，这款垫圈采用了对称式外齿布局，齿形沿垫圈圆周均匀等距分布，保证压装过程中受力均匀，不会出现偏载倾斜的问题；齿部的倾角经过反复校核，既保证齿尖能够顺利嵌入被连接件表面获得足够的锁止摩擦力，又不会因为齿形过尖导致压装时齿部断裂失效，同时垫圈的环形主体厚度经过匹配设计，能够适配常用规格的螺栓连接副，在标准预紧力区间内不会出现过度塑性变形。从安装边界来看，这款垫圈的内孔尺寸适配对应规格的螺栓杆径，安装时可直接穿套在螺栓杆上，齿圈的最大外径控制在对应规格螺栓的标准承压面范围内，不会超出常规螺栓头、六角螺母的外接圆边界，不需要额外扩大被连接件的安装沉孔空间，能够直接替换同规格的普通平垫圈使用，不需要对原有连接结构做额外改造，适配性极强。在实际装配过程中，只需要按照常规螺栓紧固流程施加标准预紧力即可，齿部会在预紧力作用下自然贴合嵌入支撑面，不需要额外的安装工序，能够有效提升装配效率，同时在设备后期维护拆解时，也不会对连接面造成过度损伤，可拆卸重复使用的表现优于一次性的锁固类配件。不同配色的结构展示也清晰呈现了垫圈的齿形轮廓与整体形态，能够帮助装配人员快速识别零件形态，区分不同规格的同类型配件，避免装配过程中出现零件错用的问题，在批量装配的生产线上能够有效降低错装风险。
