角式弯型黄油嘴润滑接头结构设计

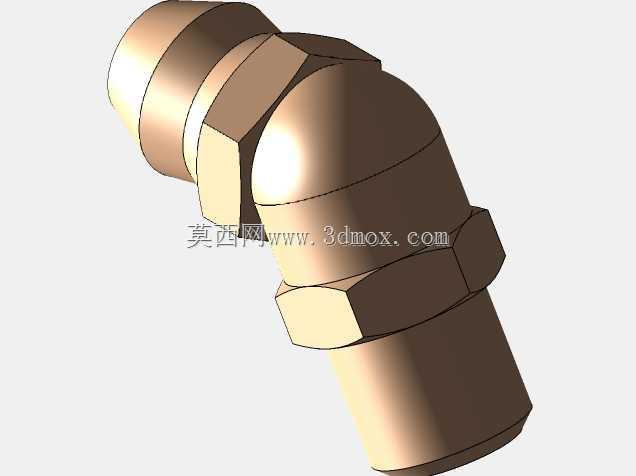

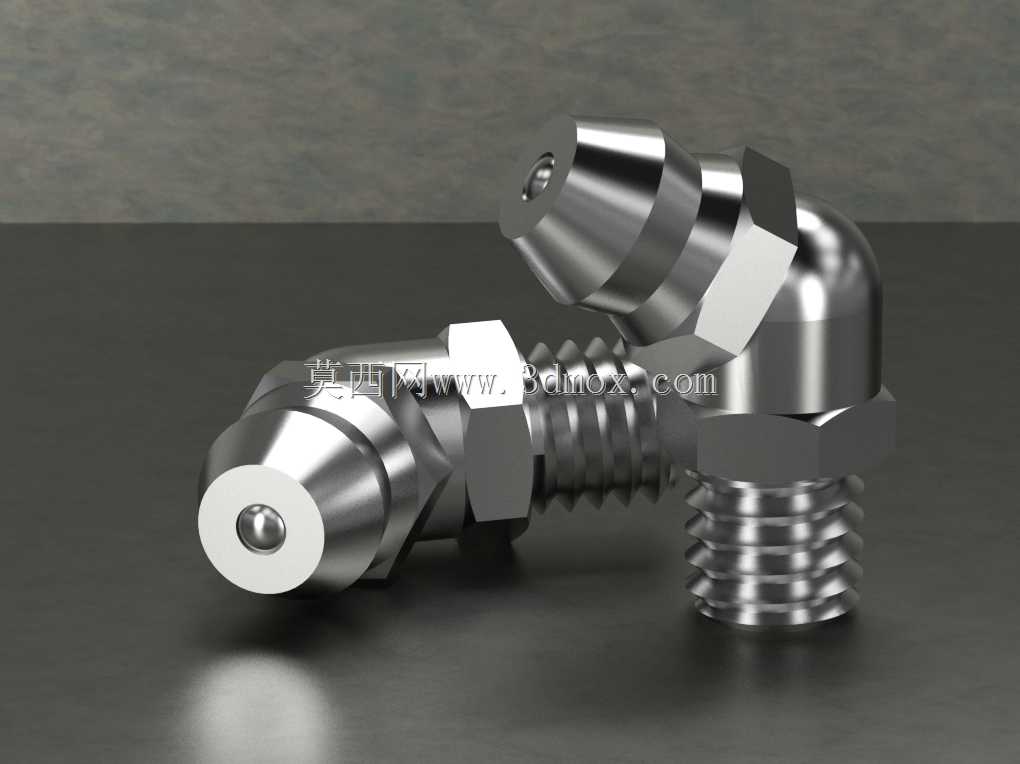

角式弯型黄油嘴是工业润滑系统中应用极为广泛的基础连接件，主要承担向设备内部摩擦副输送润滑介质的核心作用，在各类存在空间受限安装场景的机械设备中都能见到它的身影。从车间内的冲压机床、输送线辊道，到工程领域的挖掘机、装载机铰接点位，再到农用机械的传动连接部位、汽车底盘的悬挂球头位置，只要存在需要定期补充润滑脂、且直线注油路径被设备结构遮挡的点位，都需要这类弯角结构的注油接头来完成润滑作业。它的核心功能是在设备运行维护过程中，为黄油枪提供稳定的对接接口，让高压润滑脂能够顺着内部流道精准注入轴承、销轴、衬套等摩擦副位置，避免运动部件因缺油出现干磨、温升过高、异常磨损等问题，有效延长设备易损件的使用寿命，降低设备运维的故障停机概率。在产品设计思路上，这款弯角黄油嘴采用90度弯折的流道结构，专门针对安装空间狭窄、正面无法对接黄油枪的使用场景做了适配，相较于直型黄油嘴，它能够在设备侧壁、夹角位置、隐藏式铰接点等特殊位置完成安装，不需要额外调整周边部件的布局就能实现便捷注油。整体结构分为三个核心功能段：底部的外螺纹连接段，采用标准通用管螺纹设计，能够直接拧入设备上预制的螺纹安装孔，螺纹段的长度经过精准核算，既能够保证足够的连接强度，避免设备运行振动导致接头松动脱落，又不会因为拧入深度过长触碰内部运动部件；中部的六角拧动段，尺寸匹配标准扳手的卡口规格，安装时可以用普通开口扳手或者套筒直接施加扭矩，不需要定制专用工具，现场运维的操作门槛极低；上部的弯角注油段，端头设置了带密封钢珠的单向阀结构，平时依靠内部弹簧的预紧力顶住钢珠封堵流道，能够阻挡外界的灰尘、水汽、切削杂质进入设备润滑腔，避免润滑脂被污染变质，当黄油枪对接注油时，高压润滑脂会顶开钢珠，让润滑脂顺利流入设备内部，注油完成后钢珠自动复位密封，不会出现润滑脂反向溢出的问题。在外形尺寸与安装边界的设计上，这款接头整体结构紧凑，弯折处的圆角过渡流畅，没有尖锐的棱角凸起，安装后不会和周边的运动部件发生运动干涉；螺纹段的公称直径、螺距都遵循通用五金配件的行业标准，和市面上绝大多数设备的预留注油孔尺寸完全匹配，不需要对设备本体做二次扩孔或者攻丝改造就能直接替换安装；注油端头的外形尺寸匹配标准黄油枪的油嘴卡口，不管是手动黄油枪、气动黄油枪还是电动注油设备，都能够实现快速卡接，不会出现对接打滑、注油时漏油的问题。接头整体采用金属材质打造，表面做了防锈硬化处理，能够适应车间油污、户外潮湿、工地扬尘等各类复杂的工作环境，长期使用也不会出现锈蚀、开裂、密封失效的问题，稳定承担润滑介质输送的作用。
