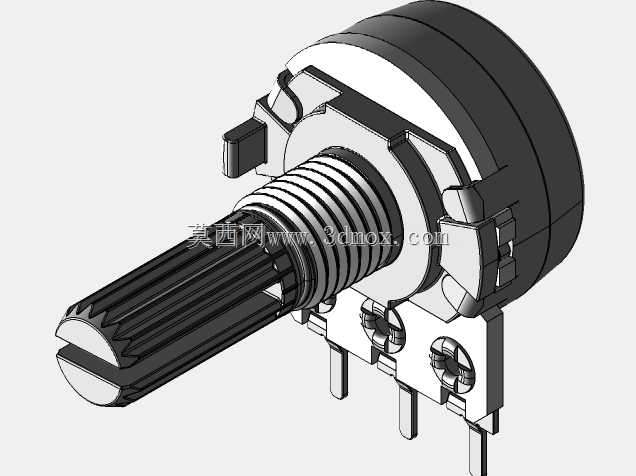

WH148型1K阻值音量控制电位计结构设计

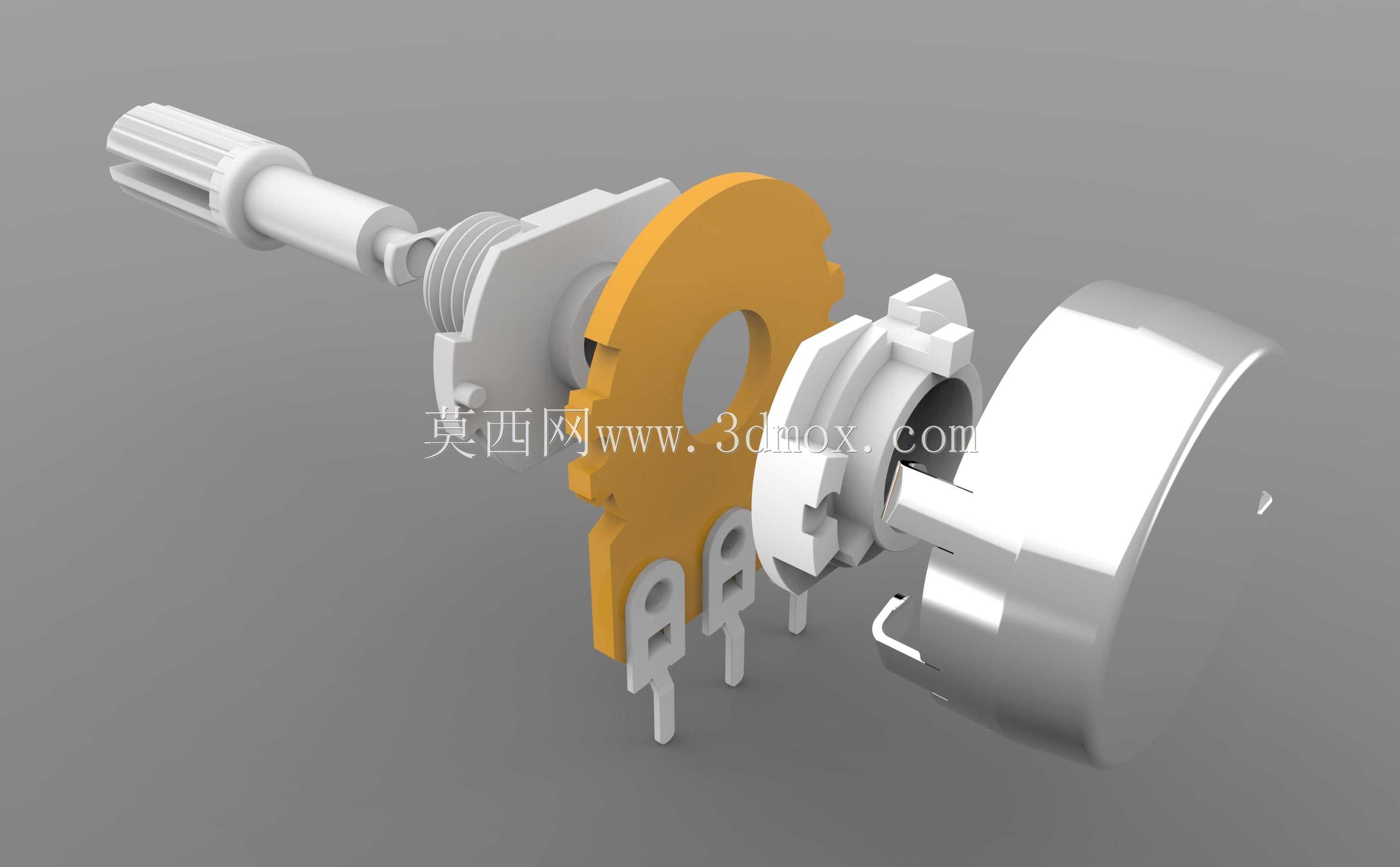

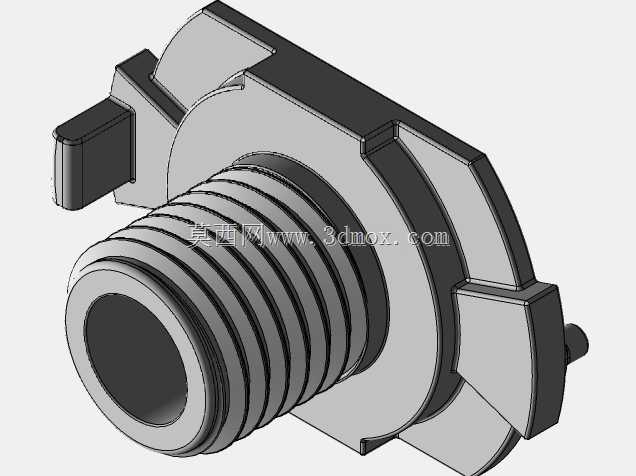

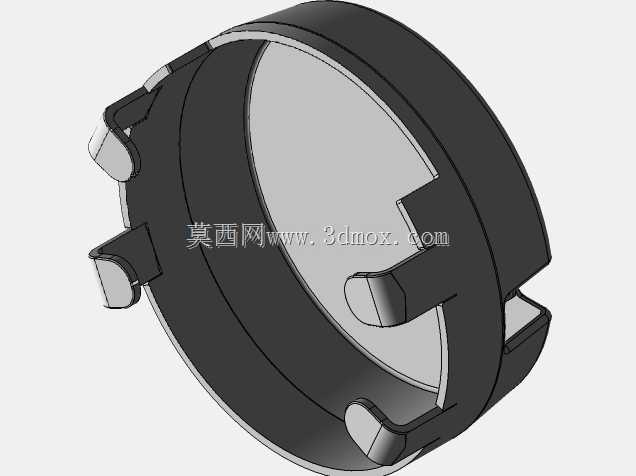

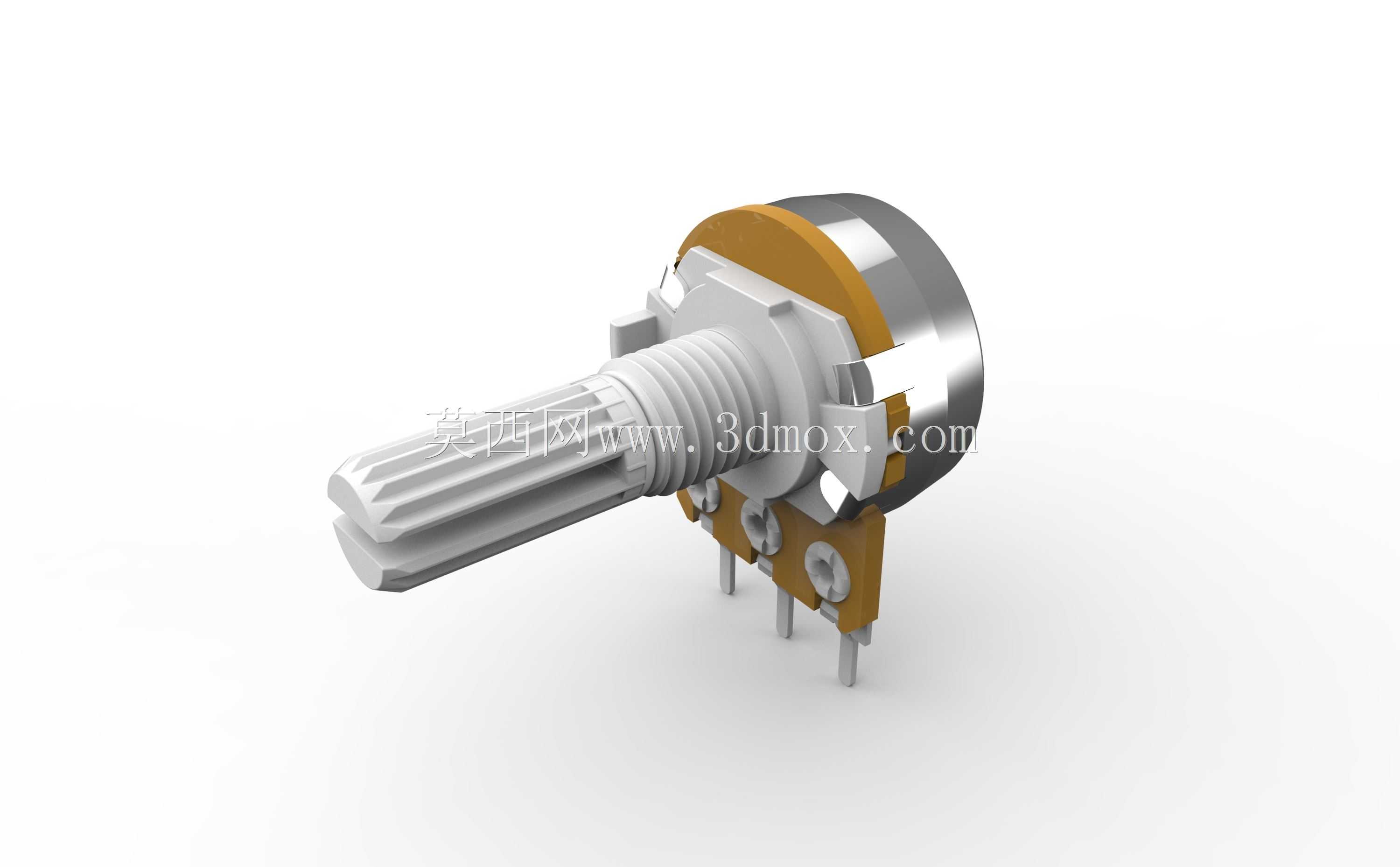

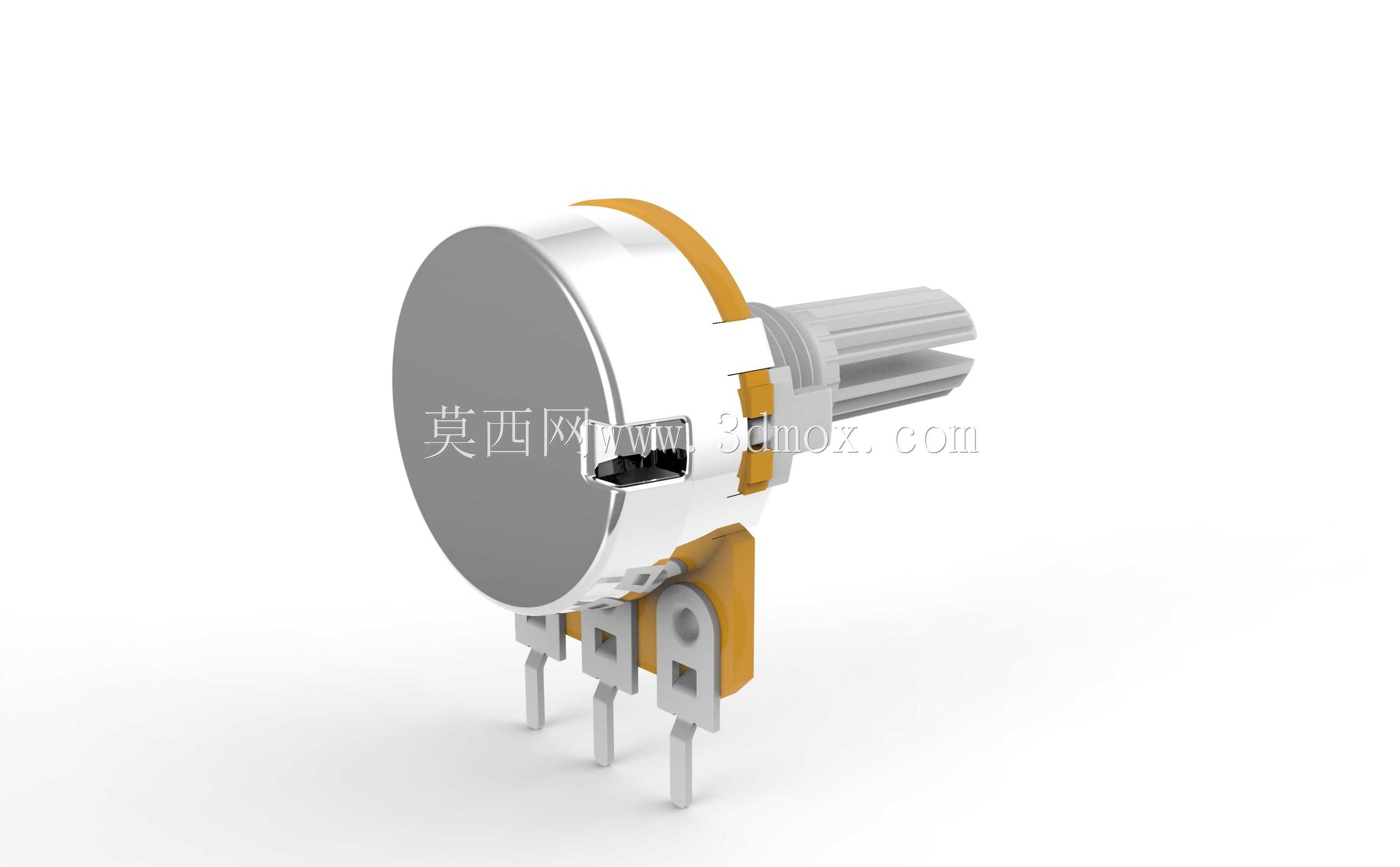

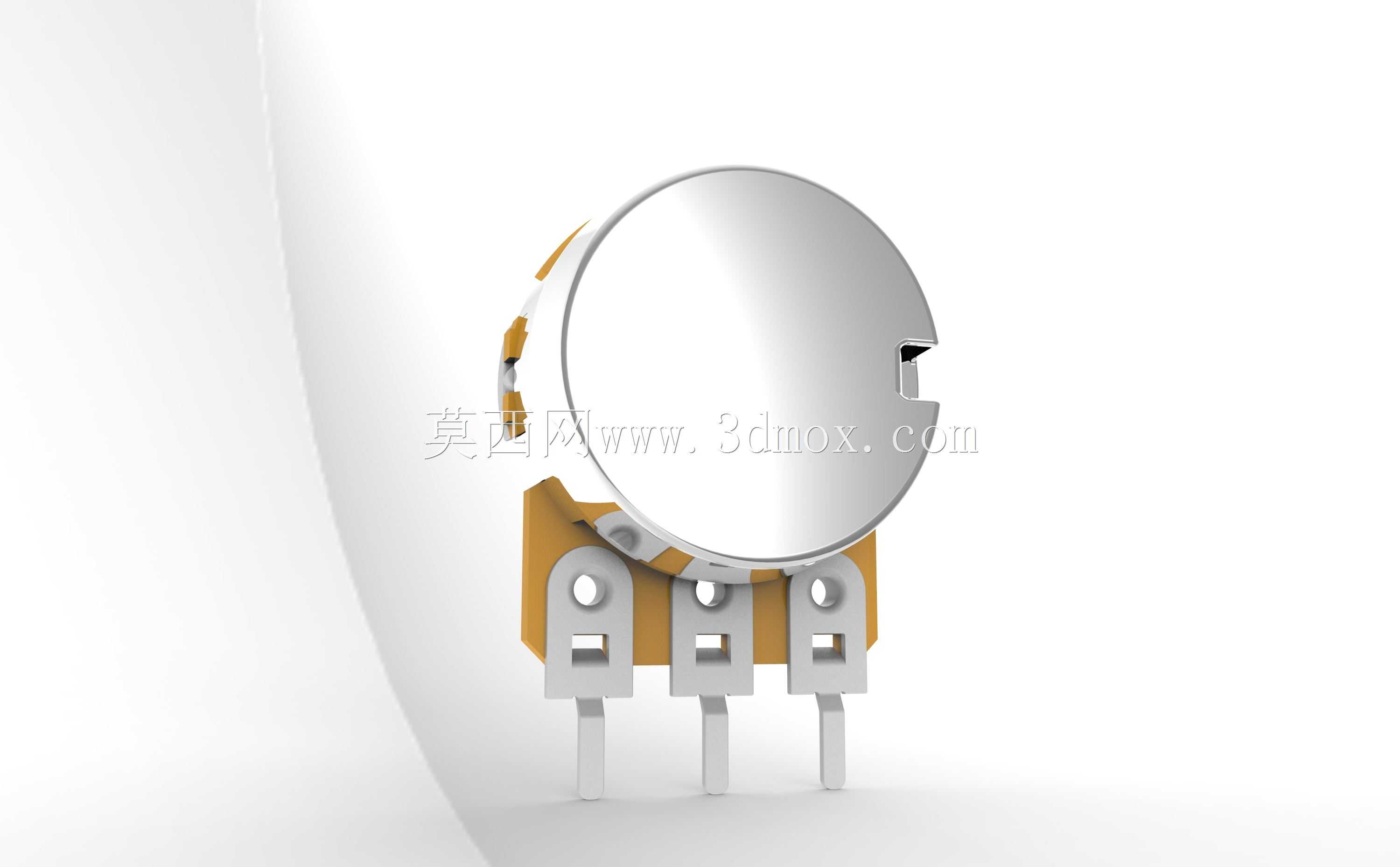

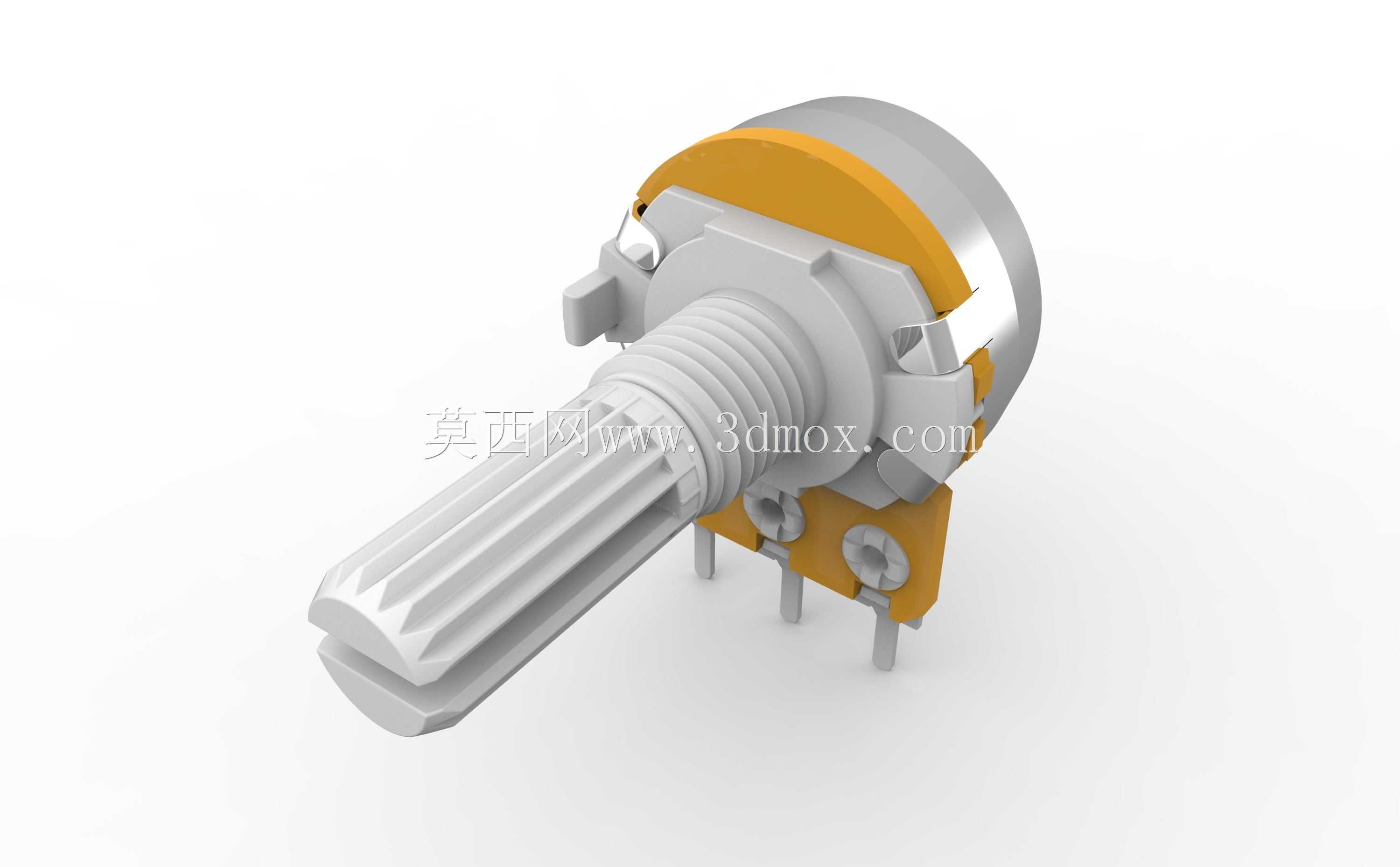

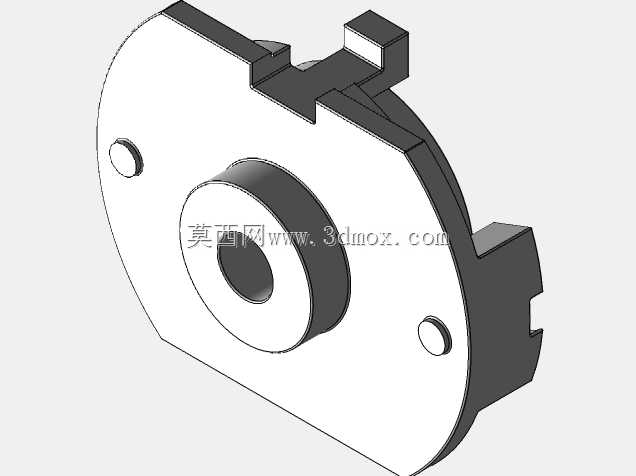

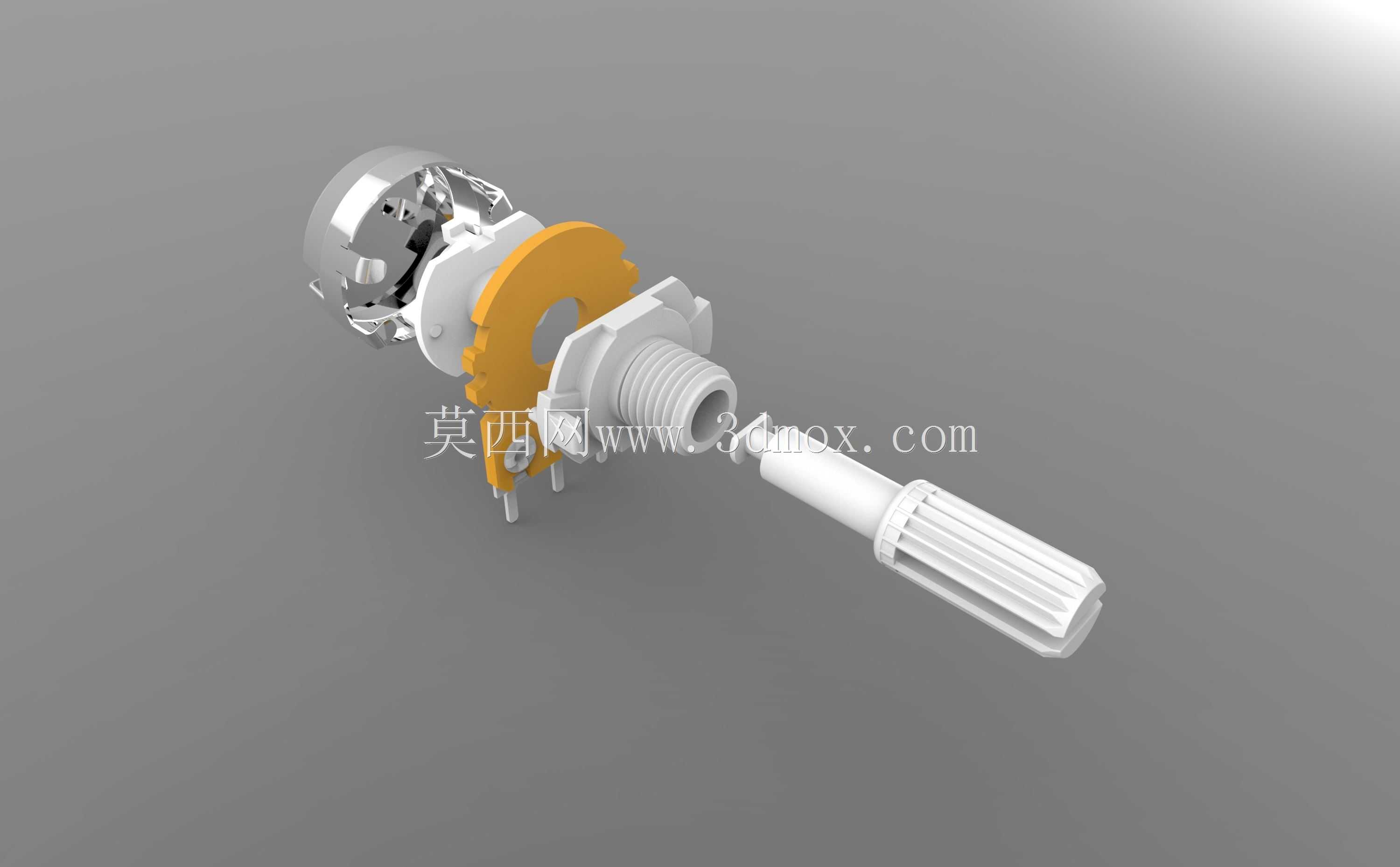

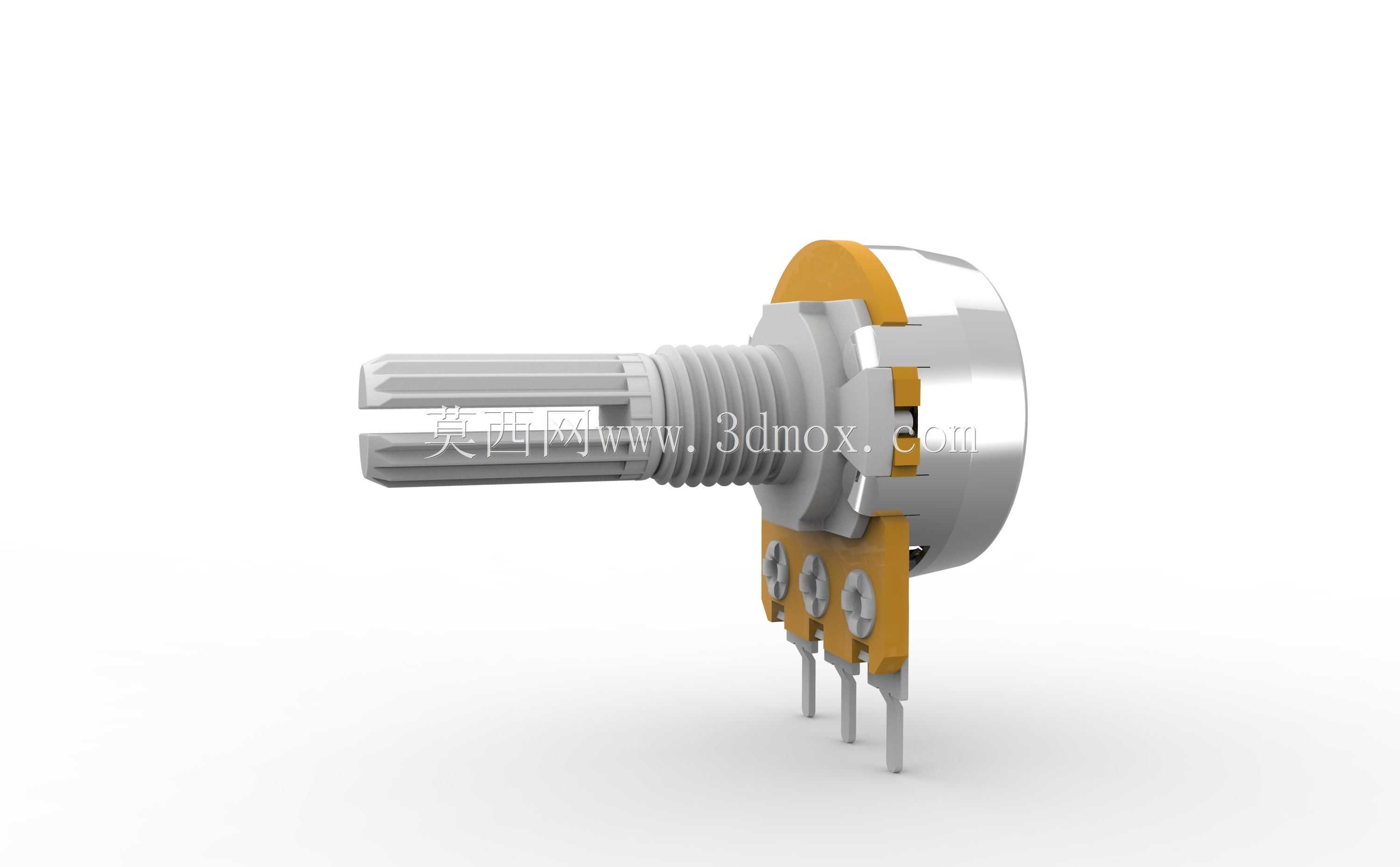

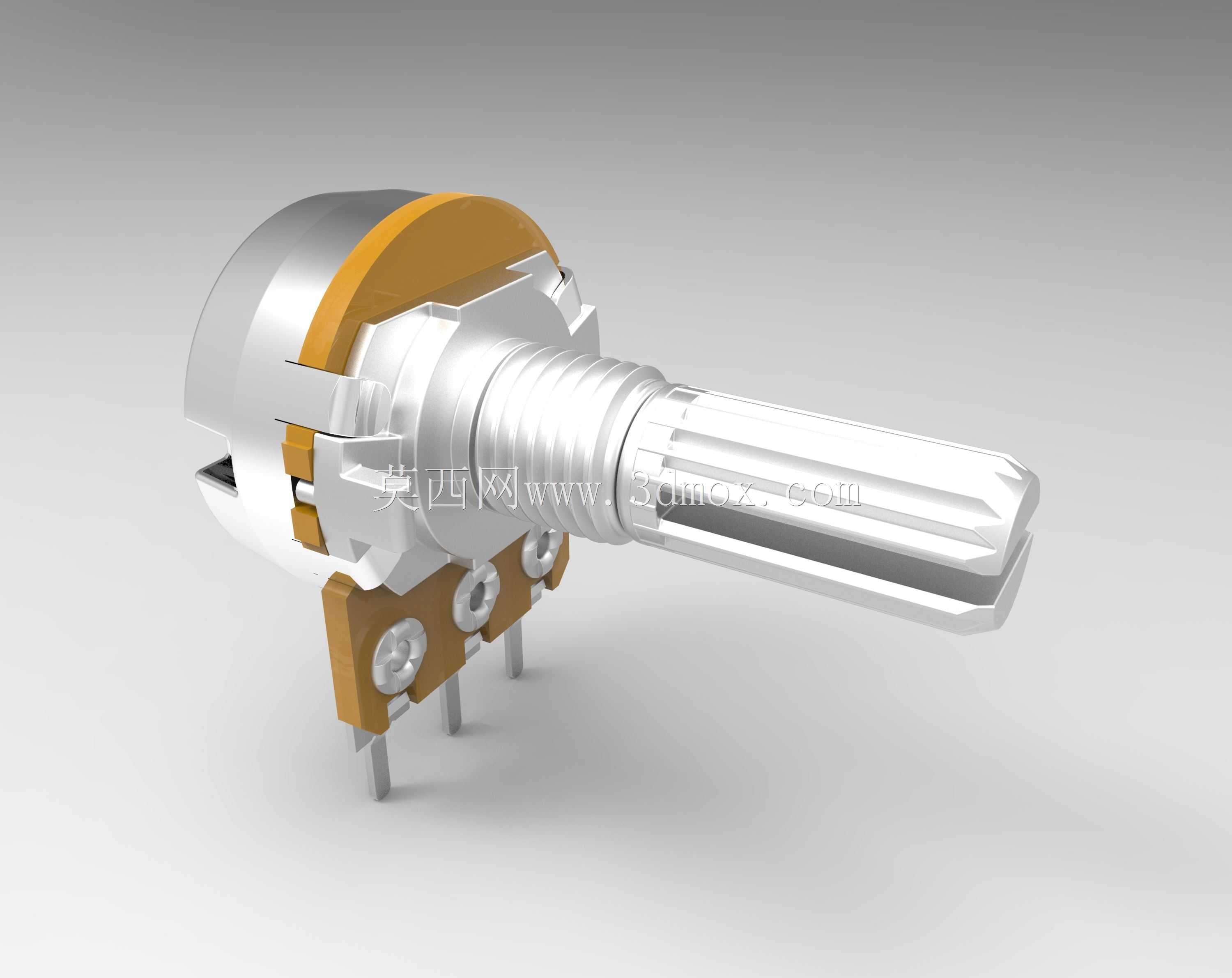

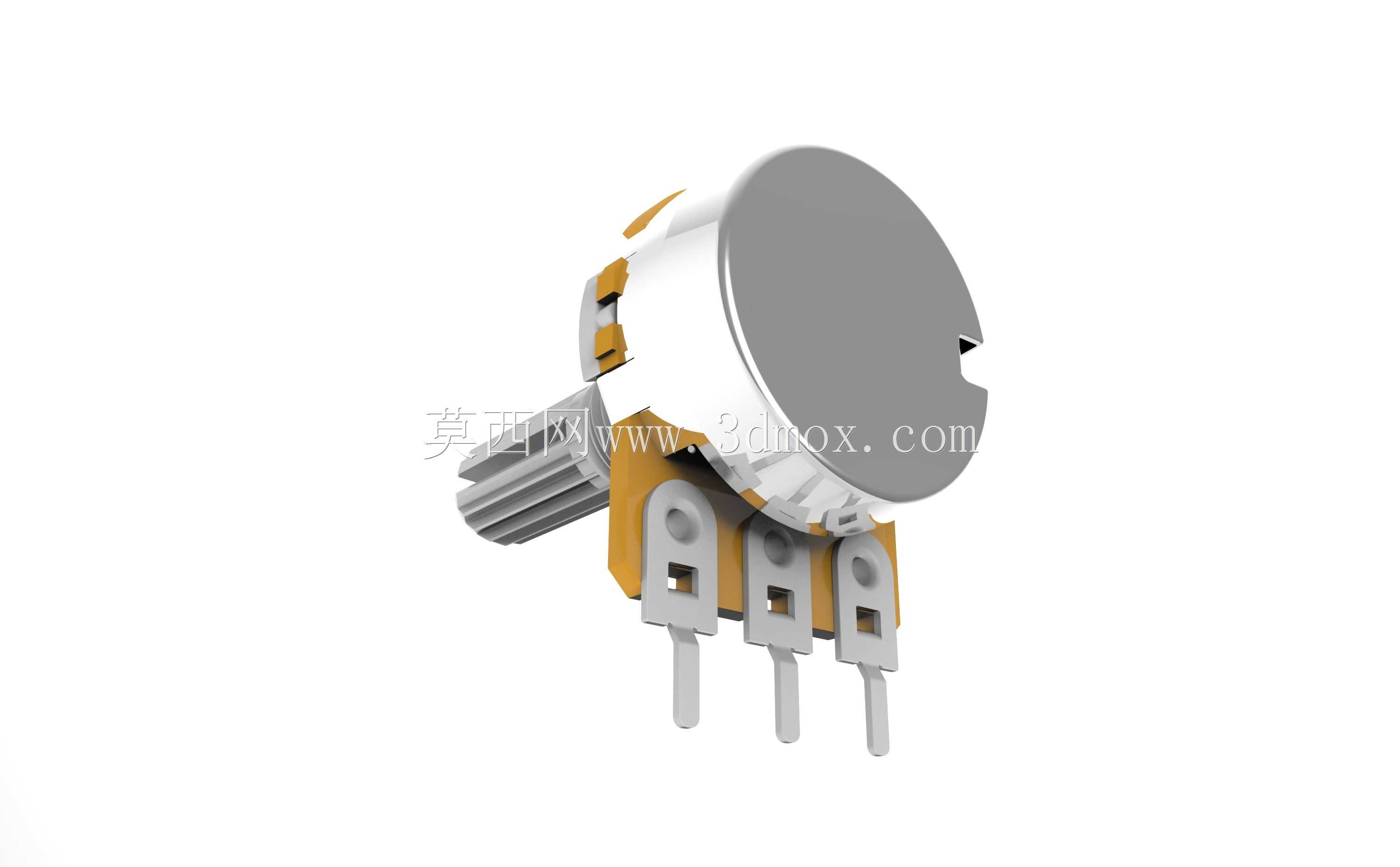

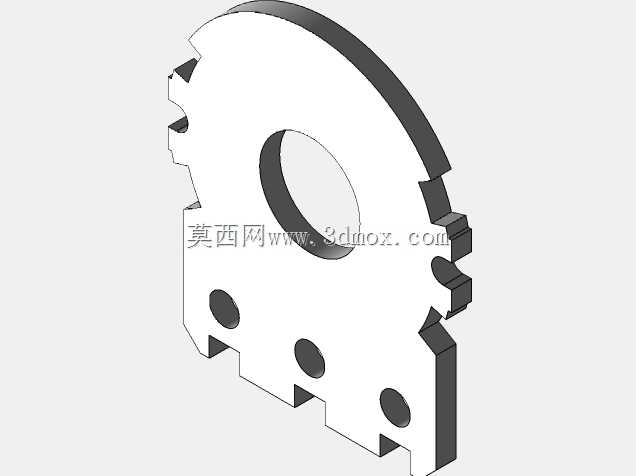

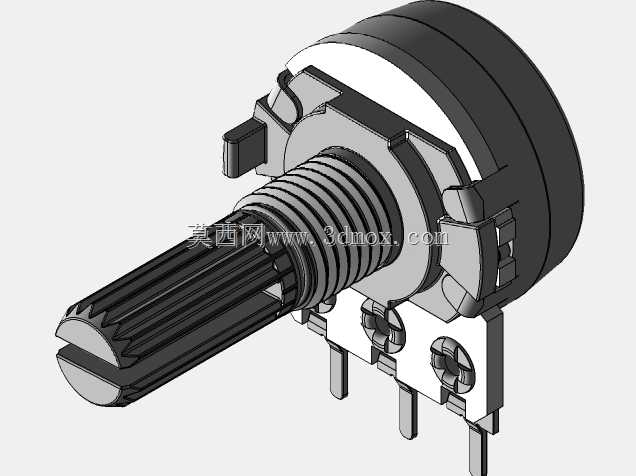

这款电位计是电子电路领域应用极为广泛的可调式电阻元器件，核心应用场景覆盖民用消费电子、工业控制设备、小型电子仪器等多个领域，在音频放大设备中承担音量调节功能，在工控面板中可实现参数阈值的连续调整，在小型家电产品中可完成功率、转速等工作状态的线性调控，是模拟信号调节链路中不可或缺的基础元器件。从实际用途来看，该电位计通过转轴的旋转改变内部碳膜层的接触位置，实现输出电阻值在0到1K区间内的连续线性变化，进而改变回路中的电流或电压参数，完成对终端设备工作状态的平滑调节，相比档位式调节开关，它可以实现无档位的连续参数调整，调节过程无突兀跳变，能够带来更顺滑的操作体验，尤其适合音频类设备的音量控制场景，避免调节时出现音量骤变的不适感。在功能特性设计上，这款电位计采用单联碳膜结构设计，转轴转动阻尼均匀适中，既不会因阻尼过小导致参数易偏移，也不会因阻尼过大造成操作费力，引脚采用直插式设计，适配常规PCB板的通孔焊接工艺，三个引脚分别对应电阻两端固定端与滑动抽头端，接线逻辑清晰，可适配绝大多数分压式、变阻式调节电路；基座部分采用耐高温绝缘材质，可耐受常规波峰焊、回流焊的加工温度，避免焊接过程中出现基座变形、碳膜移位的问题，金属外壳部分可实现基础的电磁屏蔽效果，降低外界电磁干扰对调节精度的影响。从设计思路来看，这款电位计在结构上充分平衡了使用可靠性与装配便捷性，转轴部分采用滚花设计，可直接套接适配的塑料旋钮，无需额外粘接或固定结构，旋钮安装后不易打滑；基座上的定位凸点可在PCB焊接时与板上定位孔配合，避免焊接过程中元件移位，引脚长度经过优化，既可以满足双面板焊接的穿透长度要求，也不会因引脚过长造成焊接后多余引脚修剪的额外工作量。在外形尺寸与安装边界上，这款电位计主体基座直径适配行业通用的WH148系列安装规格，安装孔位间距符合行业通用标准，可直接替换同规格的其他同类型电位计，无需修改PCB板的安装孔位设计；转轴长度适配常规设备面板的安装厚度，面板安装时搭配配套的固定螺母与垫片即可完成牢固固定，转轴伸出面板的长度可适配绝大多数常规旋钮的安装深度要求，不会出现转轴过短导致旋钮无法固定、或是转轴过长导致旋钮突出面板过多影响外观的问题；整体元件的高度控制合理，在设备内部安装时不会占用过多的纵深空间，可适配内部空间紧凑的小型电子设备的装配需求，引脚的排布间距符合常规PCB布线的安全间距要求，不会出现引脚间焊接短路的风险。
