高强度弓形卸扣链连接器结构设计

本次呈现的链连接器核心为两款弓形卸扣组件，是起重吊装、索具连接、物料转运、重型设备固定场景中不可或缺的受力连接件，广泛应用在港口装卸、基建施工、重型设备安装、船舶系固、矿山物料吊运等作业环节，主要作用是实现吊链、钢丝绳、吊装带与被吊物之间的可靠铰接，传递吊装载荷，同时允许连接节点存在小角度的转动自由度，避免索具受扭弯折产生应力集中，大幅提升索具的使用寿命与作业安全性。

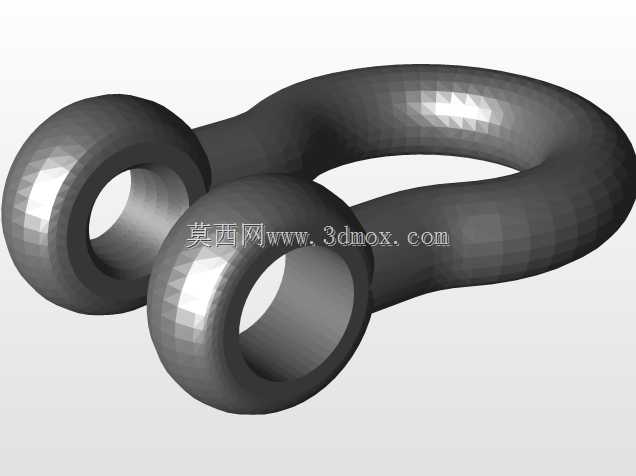

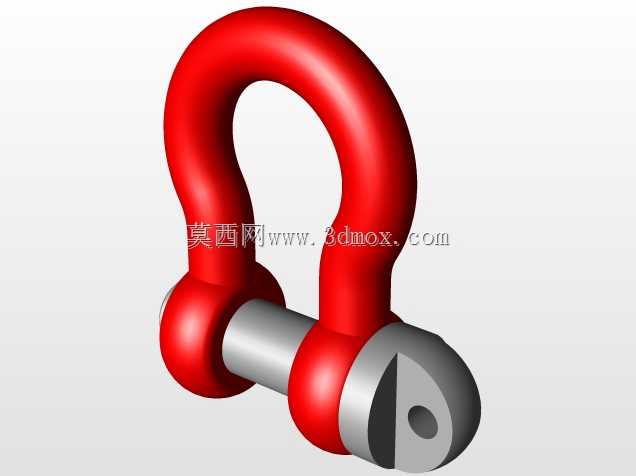

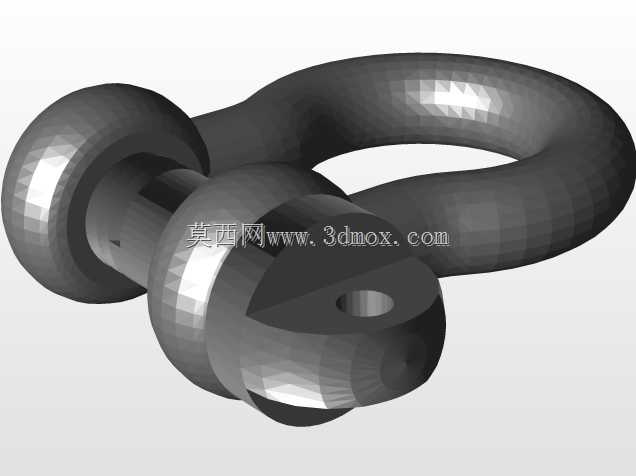

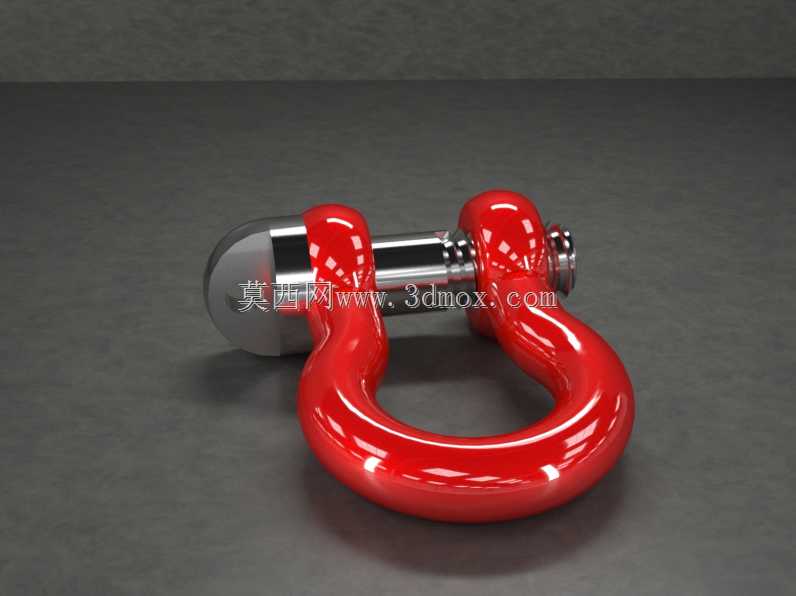

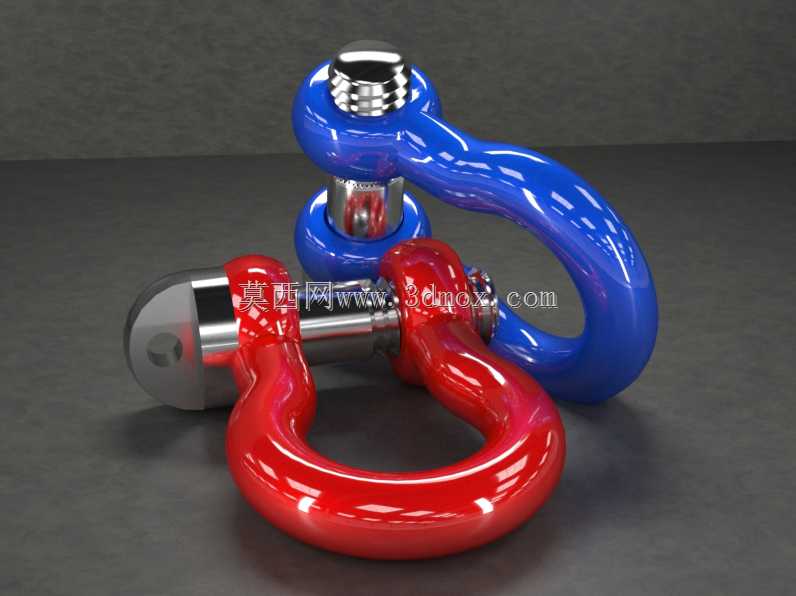

从功能特性来看，两款卸扣均采用弓形环体搭配横销的经典结构，其中蓝色款为螺栓型带螺母锁紧的弓形卸扣，红色款为带保险挡边的销轴式弓形卸扣，环体均采用大曲率圆弧过渡设计，不存在尖锐棱角，能够有效分散吊装时的环向拉应力，避免应力集中导致的环体断裂风险；横销与环体两端销孔采用高精度间隙配合，既保证销轴拆装便捷，又能控制配合间隙避免吊装时产生过大的冲击晃动，蓝色款额外配置的锁紧螺母能够在长时间震动作业场景下防止销轴松脱，红色款的挡边结构则能快速完成销轴的插拔锁定，适配频繁拆装的周转吊装场景。

从设计思路层面，环体的弓形轮廓是经过受力优化的，相比直形卸扣，弓形结构能够承受来自侧向的分力，适配多索具夹角吊装的工况，环体截面采用渐变式椭圆设计，在销轴连接位置截面厚度更大，对应应力集中的受力薄弱点做了补强，环身中部截面适当收窄，在保证额定载荷强度的前提下控制整体自重，降低索具的附加载荷；销轴端部做了倒角导向设计，方便快速穿入环体销孔与吊链端环，销轴表面做了高光洁度处理，减少与吊链环的摩擦磨损。

从安装边界与尺寸适配来看，这类卸扣的安装空间需要预留环体内腔的穿索空间，横销的轴向长度需要匹配被连接件的端环厚度，安装时需保证销轴完全穿入两侧销孔并完成锁定，蓝色款需将锁紧螺母拧至规定力矩并插入开口销防松，红色款需将挡边卡入环体的定位槽内；使用时需保证载荷方向沿卸扣环体的对称中心线，禁止横向斜拉超载，两款卸扣的连接端可以互相铰接形成链节组件，也可以单独搭配不同规格的索具使用，适配不同额定载荷的吊装需求，环体表面的高强度涂层既能够提升户外作业时的防锈耐腐蚀能力，也能通过颜色区分不同额定载荷等级，方便现场作业人员快速识别选用，避免错用导致的安全隐患。
