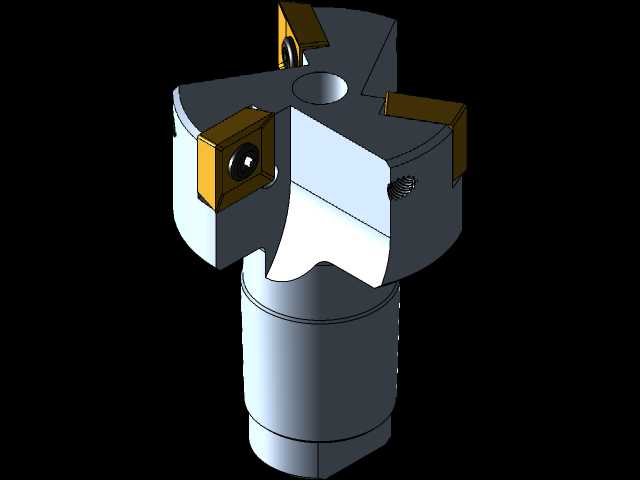

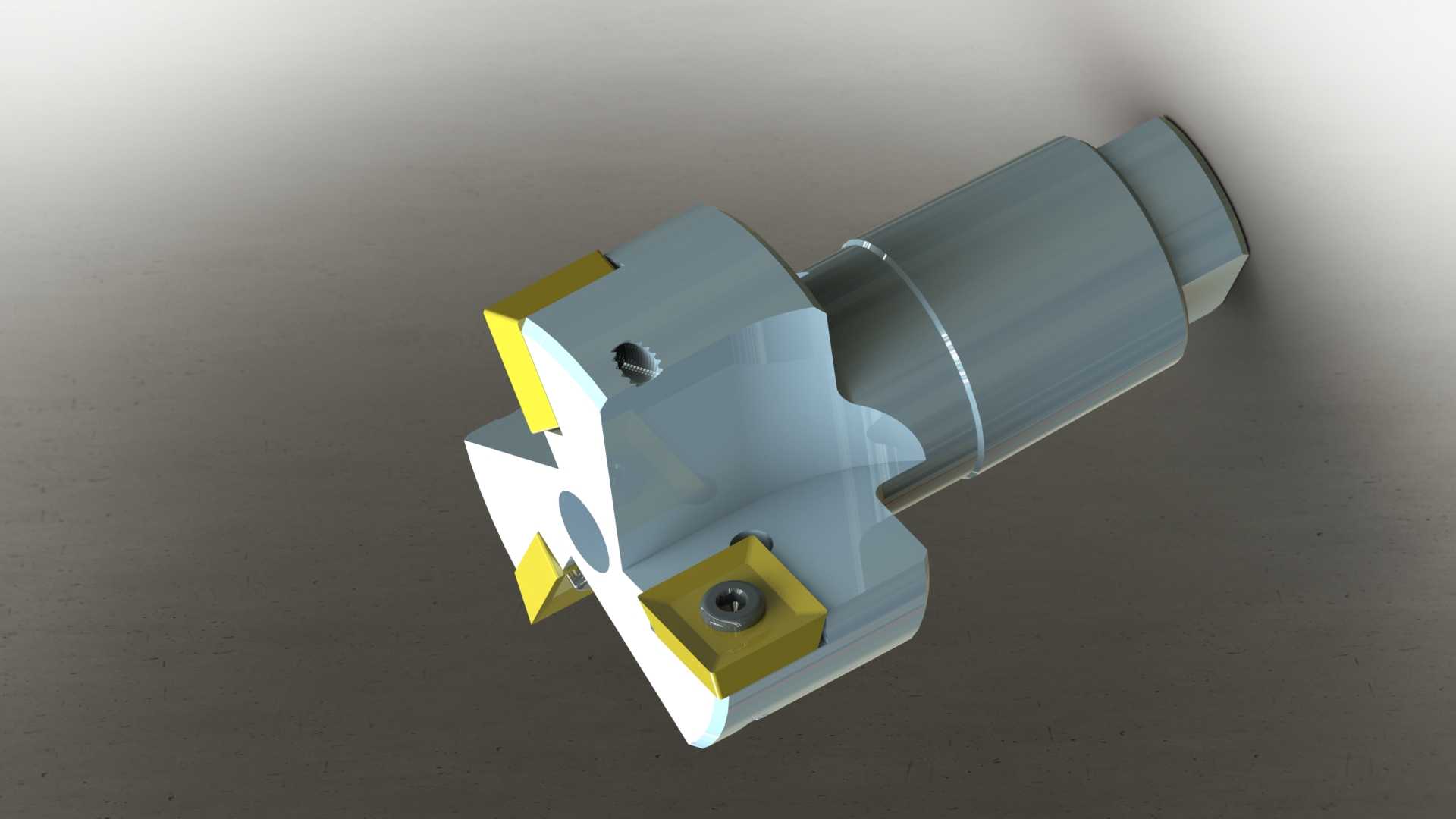

D46莫氏三号锥柄可转位端面铣刀结构

这款面铣刀主要应用于普通铣床、镗床等通用机加工设备的平面铣削工序，适配各类中小型金属零件的端面粗加工、半精加工场景，在机械制造车间的批量零件加工、设备维修配做零件加工场景中都能发挥稳定作用，可完成铸铁、普通碳素结构钢、低合金结构钢等常见金属材料的大余量平面去除作业，相比焊接式铣刀，它不需要后期反复修磨刀刃，能大幅减少换刀辅助时间，提升单机加工效率。刀具采用莫氏3号锥柄作为安装连接结构，这种锥柄依靠锥面的过盈贴合实现定位与扭矩传递，安装时只需将锥柄擦净后推入对应主轴锥孔，通过拉杆拉紧即可完成装夹，定位重复精度高，装夹便捷，适配国内绝大多数常规卧式、立式铣床的主轴锥孔规格，不需要额外配置过渡套就能直接使用，降低了车间的辅具配置成本。刀体部分采用三齿对称布局，三个刀槽沿刀盘圆周均匀分布，每个刀槽都设计了精准的刀片定位面与螺钉锁紧结构，搭配SPMT1204系列方形可转位刀片，刀片通过单个内六角螺钉压紧在刀槽定位面上，锁紧可靠，能承受大切深铣削时的冲击载荷，当刀片一个切削刃磨损后，只需松开螺钉将刀片转位更换新的切削刃即可继续使用，无需拆卸刀体，也不需要对刀体进行刃磨，大幅降低了刀具的使用成本。刀体的切削直径为46mm，加工时能覆盖对应宽度的平面加工需求，刀盘部分设计有合理的排屑空间，铣削产生的切屑能顺着刀齿间的空隙顺利排出，不会出现切屑堵塞刮伤已加工表面的问题；刀体与锥柄衔接处做了过渡强化结构，能承受铣削过程中产生的径向切削力与扭矩，避免长时间重载加工出现柄部断裂的问题。刀片的安装角度经过合理设计，切削时具备合适的前角与后角，既能降低切削阻力，减少机床主轴的负载，也能保证刀刃的强度，在大切深、大进给的粗加工工况下不易出现崩刃问题，加工出的平面平整度能满足常规零件的加工要求，不需要后续额外的精加工工序就能达到一般零件的平面精度要求，非常适合机械加工车间的日常平面加工作业使用。
