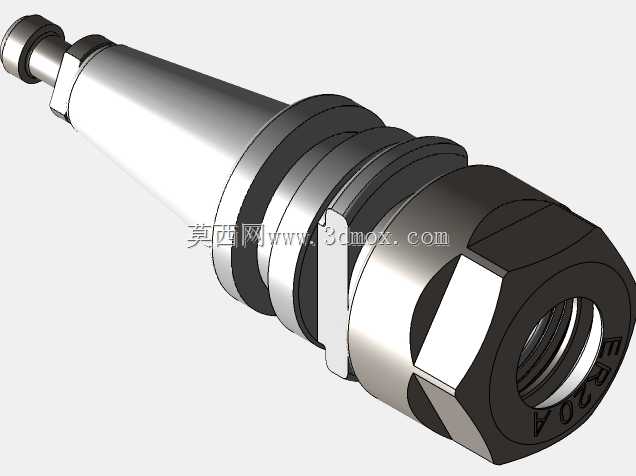

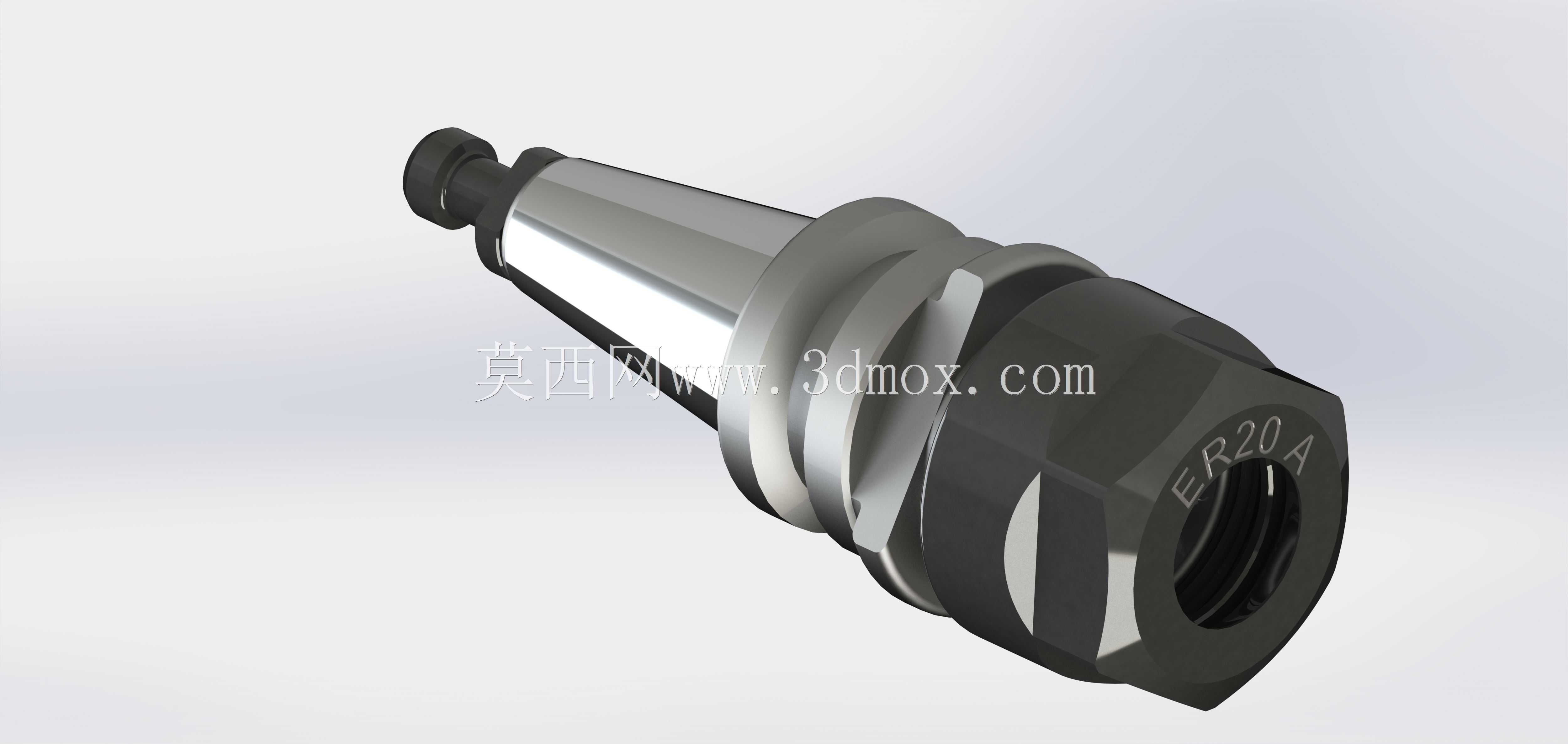

ISO20ER20铣床用弹簧夹头刀柄结构

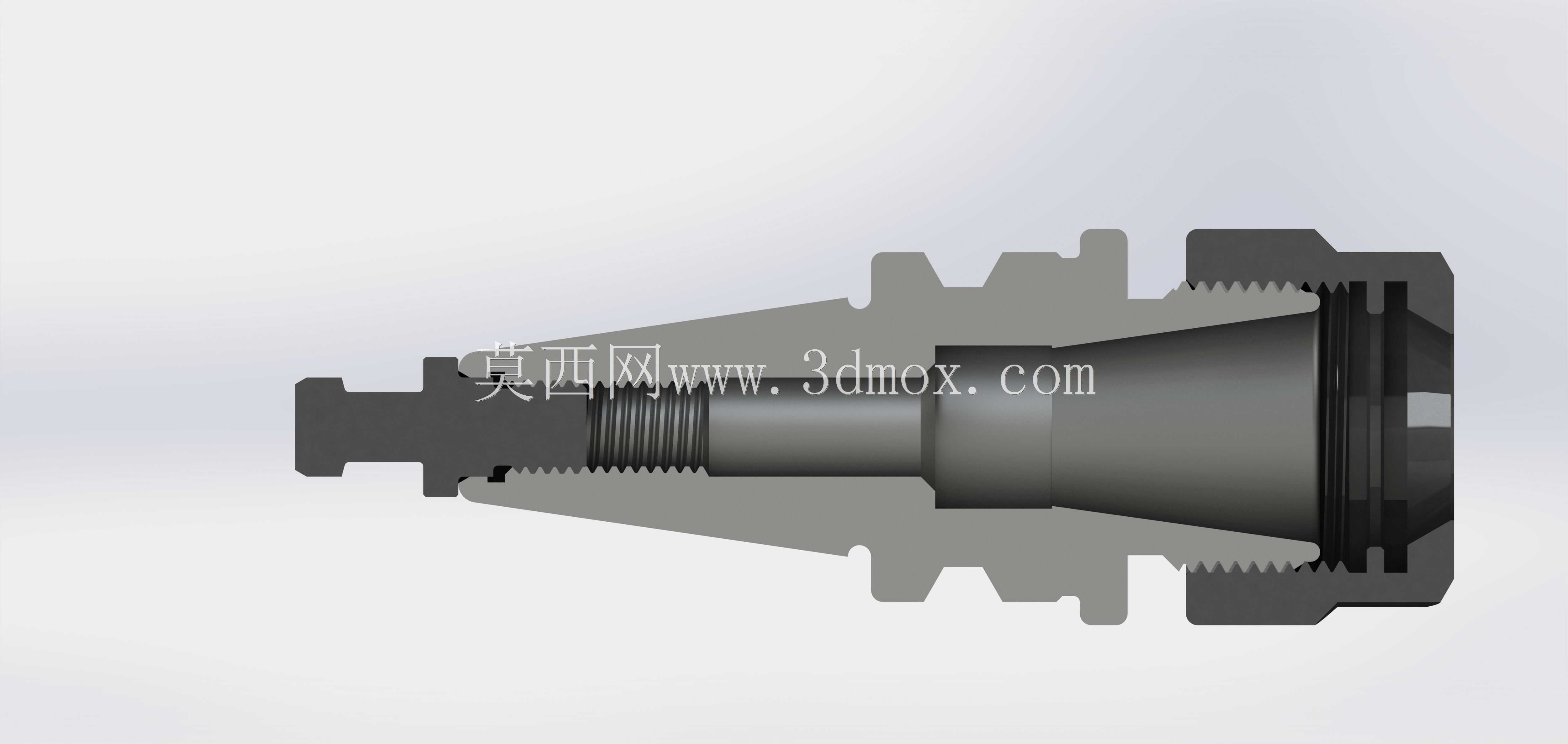

在数控铣削、精雕加工等常规金属切削场景里，这类锥柄ER夹头刀柄是连接机床主轴与切削刀具的核心过渡部件，承担着定位装夹刀具、传递主轴扭矩、保障切削回转精度的关键作用。从结构设计逻辑来看，锥柄部分采用ISO20标准锥度，这类短锥柄普遍适配高速雕铣机、小型加工中心的主轴锥孔，锥面贴合后依靠锥面的自锁特性配合尾部的拉丁拉紧结构，能够实现刀柄与主轴的刚性连接，避免高速回转时出现刀柄松动、跳动超差的问题。中部的法兰及卡槽结构，对应主轴的拉爪与定位键设计，安装时卡槽对准主轴定位键可快速完成周向定位，既能够传递主轴输出的扭矩，也能保证每次换刀后刀柄的周向位置一致性，适配自动换刀机床的重复装夹精度要求。前端的ER螺母与本体配合ER20规格的弹簧夹头使用，可装夹柄径在ER20夹头夹持范围内的铣刀、钻头、丝锥等切削刀具，螺母旋紧时会推动夹头沿本体锥面内缩，均匀抱紧刀具柄部，相比传统的侧固式刀柄，这类ER结构的刀柄夹持同轴度更高，装夹不同柄径刀具时仅需更换对应规格的弹簧夹头，无需更换整支刀柄，刀具适配灵活性更强。从安装边界来看，ISO20锥柄的大端直径、锥长均遵循标准尺寸规范，安装后刀柄的悬伸长度经过合理控制，既能够避让常规工装夹具的干涉区域，也能尽可能降低长悬伸带来的刚性衰减，在常规铣削工况下可有效抑制切削振颤。设计过程中，本体的各段同轴度、锥面的接触精度、螺母与本体的螺纹配合精度都是核心管控要点，锥面的粗糙度需达到对应等级才能保证与主轴锥孔的贴合率，避免高速回转时因贴合不良出现动平衡超标、发热异常的问题；前端夹头安装位的锥度需与ER夹头完全匹配，才能保证夹头收缩时的抱紧力均匀分布，避免出现刀具偏摆、夹持力不足导致的掉刀、断刀问题。日常使用中，这类刀柄需定期清洁锥面、螺纹及夹头锥面的切屑与油污，避免杂质进入贴合面导致装夹精度下降，影响加工表面质量。
