直线模组式数控运输执行机构

该运输执行机构主要面向轻工生产、精密装配、小件物料转运场景设计，可集成在自动化生产线、工位间物料传递链路、小型加工单元上下料环节中，承担小载荷工件的精准点位输送、工位间往复传递任务，适配电子元器件装配、小型五金件流转、包装工位供料等对输送定位精度有一定要求的作业场景，替代人工完成重复性的短距离物料搬运动作，降低人工操作的重复劳动强度，提升工位间物料传递的位置一致性与节拍稳定性。

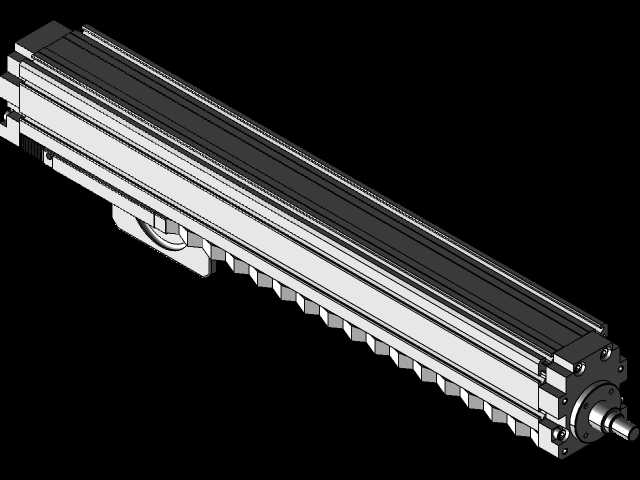

设备整体采用单轴直线滑台作为核心运动载体，主体承载梁采用高强度铝合金型材加工成型，兼顾结构刚性与整体自重控制，可直接通过端部安装座固定在设备机架或者工作台面，无需额外搭建复杂的支撑结构。运动滑台采用精密线性导轨作为导向部件，配合内置的传动组件实现平稳的直线往复运动，滑台台面预留标准化的安装孔位，可根据实际作业需求加装气动夹爪、真空吸盘、载物托盘等不同的执行末端，适配不同形态、不同材质的小件物料夹持与承载需求。

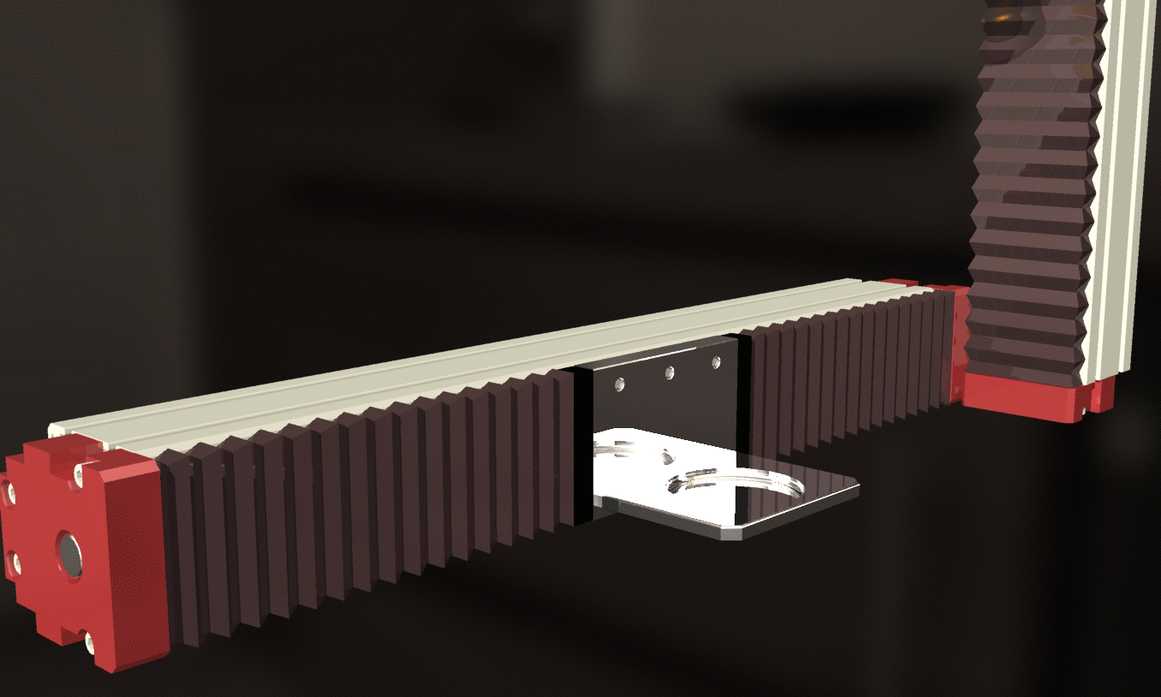

传动区域全程采用风琴式防护罩进行全封闭防护，防护罩采用耐褶皱、耐磨的柔性材质制作，可随滑台的往复运动同步伸缩，完全覆盖内部的导轨与传动部件，有效阻隔生产环境中的粉尘、碎屑、切削液飞溅进入运动副内部，降低日常维护的清洁频次，延长核心运动部件的使用寿命。端部的驱动安装座采用一体化加工的红色端盖结构，既可以对内部的传动部件形成端部防护，也预留了驱动元件的安装定位面，可适配不同规格的驱动单元安装，满足不同输送速度、不同定位精度的场景需求。

设计过程中优先考虑了安装适配性与维护便捷性，整体结构采用模块化设计思路，核心运动部件与防护部件、安装部件均采用可拆分的连接结构，后期维护时可快速拆卸防护罩完成导轨润滑、传动件张紧等常规保养操作，无需对整体机构进行完全拆解。整体横向安装长度可根据实际输送行程需求进行适配调整，安装时仅需保证两端安装座的平面度与平行度即可完成固定，滑台的运动行程边界可通过端部的限位结构进行灵活调整，避免滑台超程运行造成的结构碰撞，适配不同工位间距的输送需求，无需对主体结构进行二次改造即可快速投入产线使用。
