小型平皮带物料输送设备结构设计

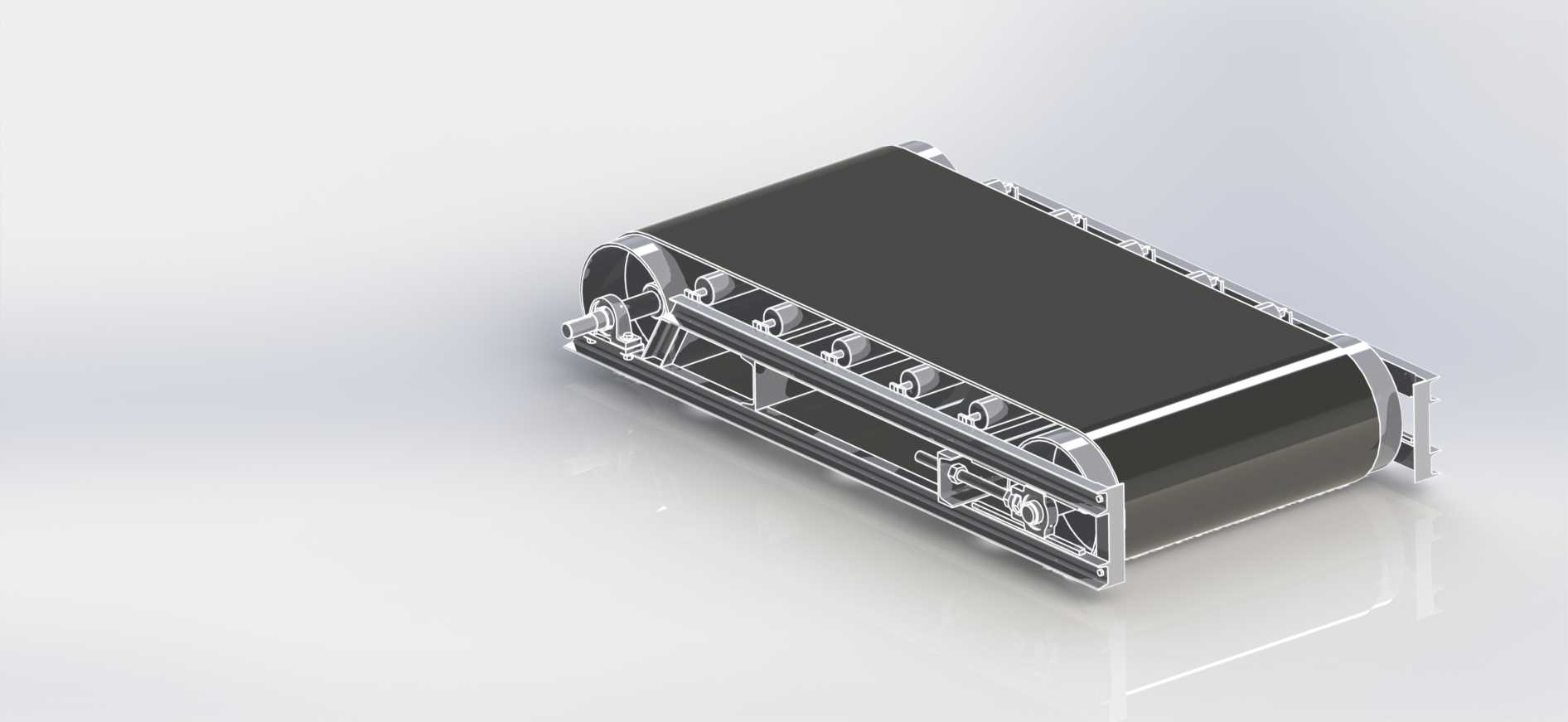

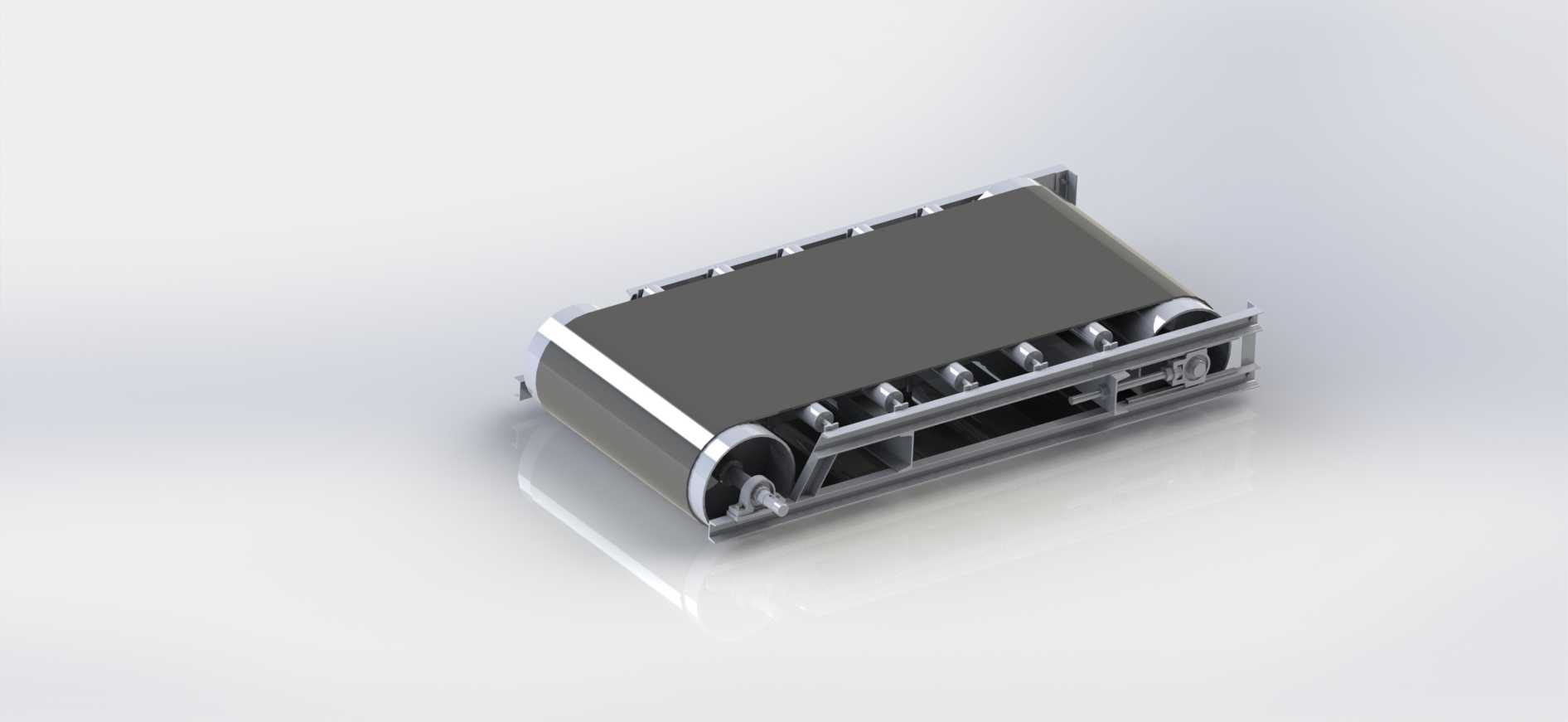

这款小型平皮带输送设备主要面向轻工制造、电子装配、食品包装等生产场景的短距离物料转运需求，可嵌入自动化生产线的工序衔接环节，承担工件在不同加工工位、检测工位与包装工位之间的平稳传递任务，也可单独作为小型物料的上料、下料辅助设备使用，适配重量较轻、底面平整的各类规则或半规则工件输送，输送过程运行平稳无明显顿挫，不会对表面易刮花的工件造成额外损伤。设备整体采用框架式焊接机架结构，主体承载框架使用标准型材拼接成型，兼顾结构刚性与整体轻量化，机架底部预留了标准化安装孔位，可直接固定在生产线台架或地面基座上，也可搭配可调支脚实现安装高度与水平度的微调，适配不同高度的生产线对接需求。设备核心输送面采用耐磨平皮带作为承载介质，皮带内侧与两端的主动辊筒、从动辊筒紧密贴合，主动辊筒连接动力端带动皮带循环运转，从动辊筒端配备张紧调节结构，可通过调整辊筒间距实现皮带张紧度的微调，避免长期运转后皮带打滑、跑偏的问题；皮带下方沿输送方向均匀布置了多组支撑托辊，托辊采用低摩擦转动结构，可在承载较重工件时为皮带提供连续支撑，避免皮带中部下垂影响输送平稳性。两侧的机架侧板采用一体化折弯成型，既作为辊筒、托辊的安装承载基座，也可起到侧边防护作用，防止输送过程中工件从皮带侧方滑落，同时侧板上预留了传感器、挡料机构、导向条的安装螺孔，可根据实际生产需求加装光电检测、工件定位、物料分流等附加功能组件。设备整体外形紧凑，横向宽度适配常规小型工件的输送尺寸，长度可根据安装工位的间距需求进行模块化拓展，两端辊筒的伸出轴端预留了动力连接接口，可适配不同规格的减速动力单元，安装边界清晰，无需对现有生产线进行大规模改造即可完成对接部署，日常维护仅需定期检查皮带张紧度与辊筒转动顺畅度，运维难度较低，可满足中小批量生产场景的连续输送使用需求。
