工业场景用卧式旋转滚筒作业设备结构

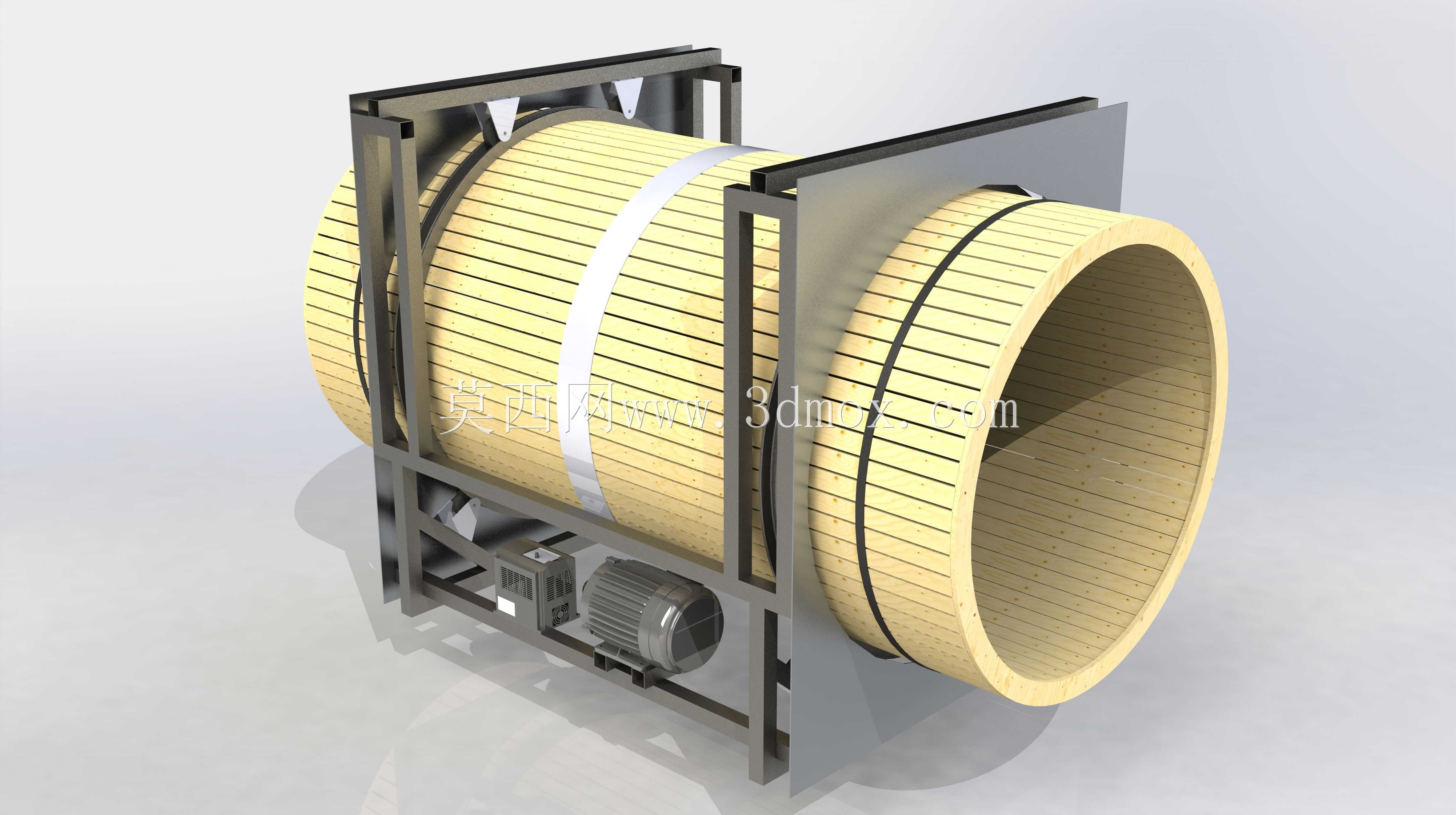

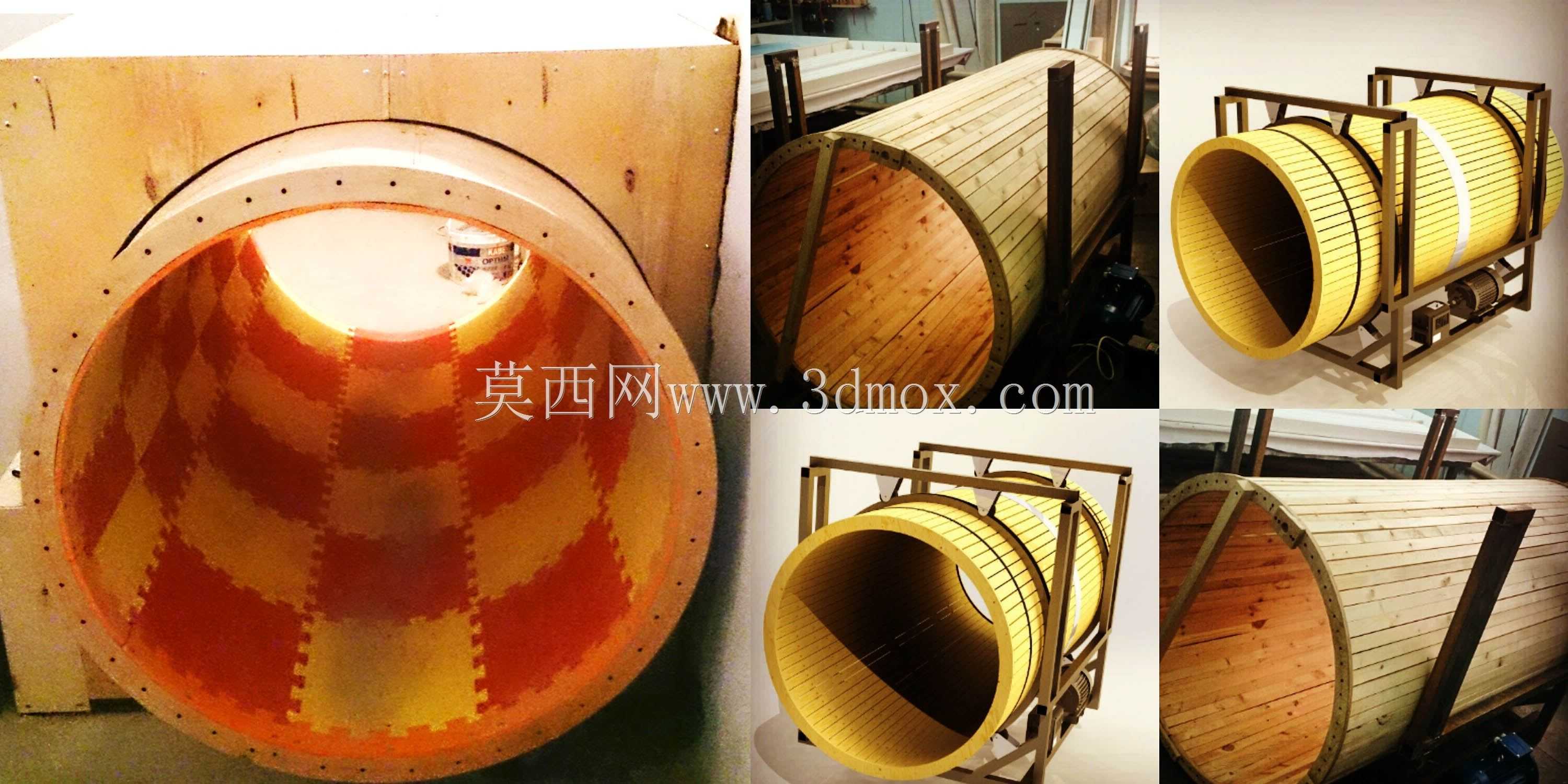

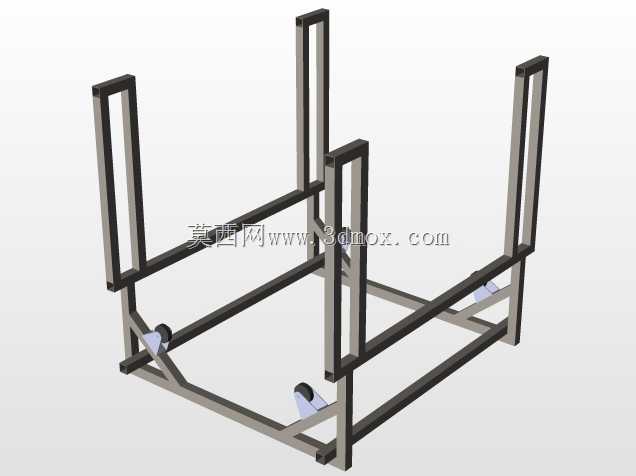

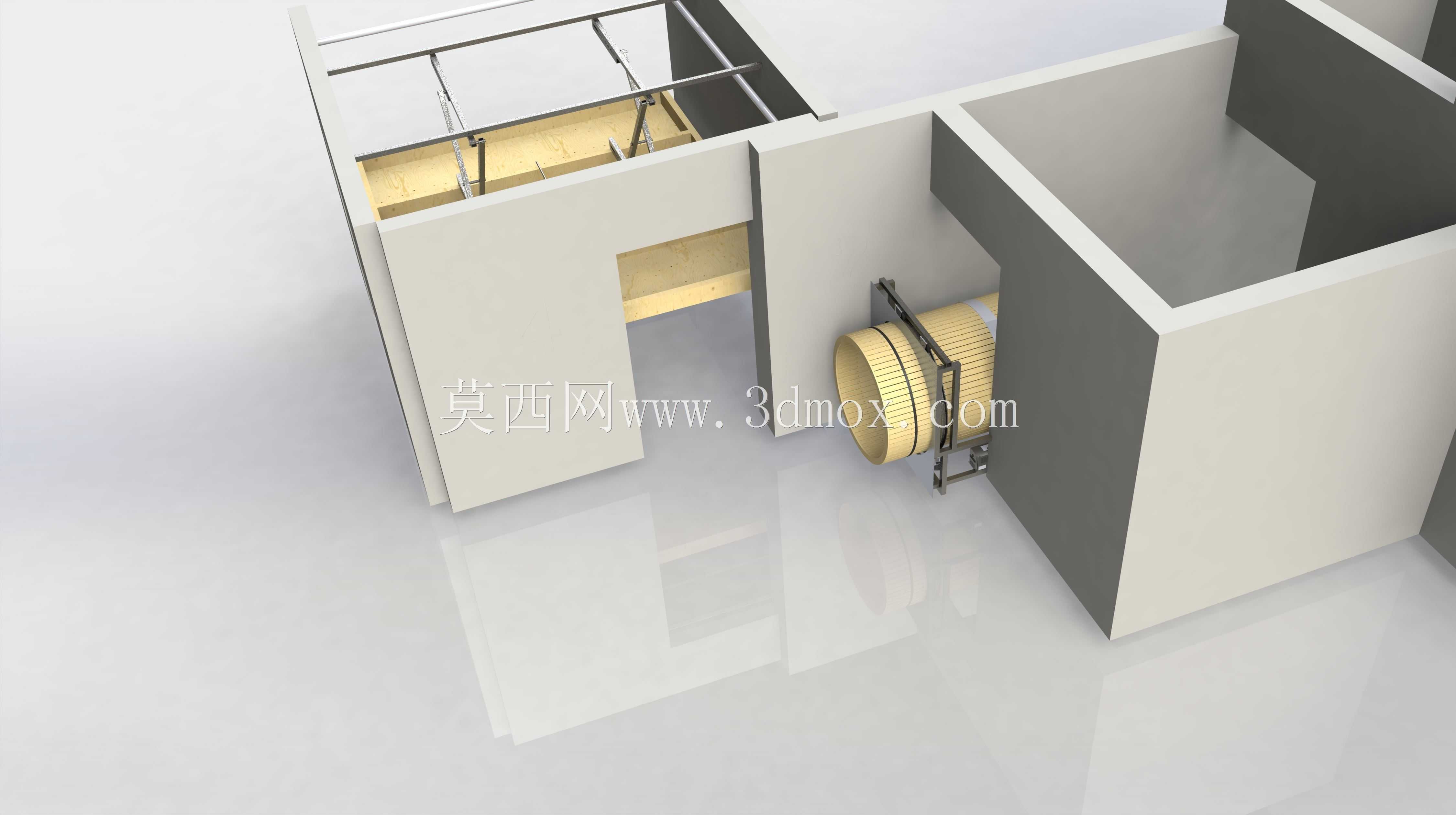

该卧式旋转滚筒作业设备主要面向散状物料的连续处理作业场景，可广泛应用于工矿企业的物料分级、颗粒物料匀化、休闲娱乐场景的沉浸式互动通道搭建、文旅项目的动态观景隧道构建等领域，在散料加工生产线中可承担前段物料的预筛分、翻滚混合功能，在文旅场景中可作为动态旋转通道载体，配合内部投影、装饰构件打造沉浸式穿越体验，在特种作业场景中还可作为工件表面处理的翻滚承载腔，配合喷淋、打磨机构完成工件的连续表面加工。设备核心功能依托卧式布置的旋转筒体实现，筒体采用多段条板拼接成型，内壁做平滑过渡处理，避免物料卡滞或剐蹭，筒身外部设置两道环形箍带强化结构刚度，防止长时间旋转作业出现筒身变形。筒体的支撑采用双侧机架承载结构，外侧的型钢焊接框架通过托轮组承托筒身的环形滚道，将筒体的旋转摩擦转化为托轮的滚动摩擦，大幅降低驱动负载与运行磨损，驱动端采用减速电机直连传动的结构，电机输出端通过链轮或摩擦轮带动筒身平稳转动，转速可根据实际作业需求调整，满足不同物料处理或场景体验的转速要求。设计过程中优先考虑了设备的安装适配性，整体采用卧式落地安装结构，底部框架预留了与地面基础连接的固定孔位，可直接通过膨胀螺栓固定在硬化地面上，无需额外搭建复杂的支撑平台；筒体的进出料端采用敞口设计，可直接与上下游的输送设备对接，减少物料转运的衔接落差；机架的侧面预留了驱动部件的检修空间，日常维护时可直接对电机、传动轮进行拆装保养，无需拆解主体框架。外形尺寸方面，筒体的有效通径满足常规散料输送与人员通行的双重需求，整体长度适配中小型生产线或文旅场景的安装空间，设备总宽度控制在常规工业通道的通行宽度范围内，安装时无需对现有场地进行大规模改造，设备的进料端与出料端的法兰接口可根据对接设备的尺寸做适配调整，整体安装边界清晰，可快速嵌入现有作业流程或场景搭建方案中。筒体的条板拼接结构还预留了筛网安装位，在筛分作业场景下可更换不同孔径的筛板，实现不同粒径物料的分级筛选，在娱乐场景下可替换为带装饰图案的面板，配合灯光实现动态视觉效果，整体结构具备较强的场景适配性。
